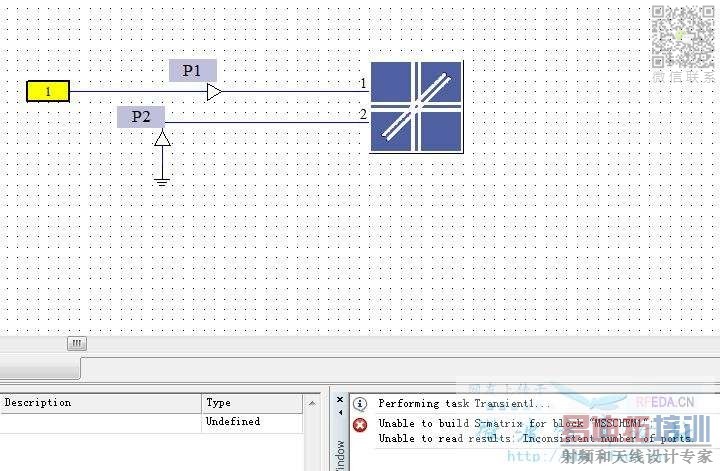

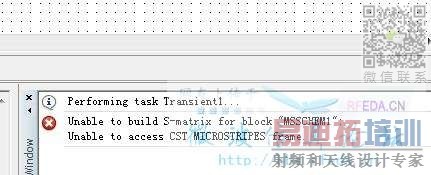

CST MS "Unable to build S-matrix for block "MSSCHEM1"這是為什么？

電路模型和發帖的一樣

MS和DS目前還不能協同仿真吧，你要仿真什么呢?還必須用DS?

我想把電容串上去，所以在DS中搭電路。

串電容，直接在MS里面加不就行了

麻煩細說一下，是自己畫一個平板電容嗎?還有我一直不理解那個circuits小圖標是做什么的?謝謝啦！

那個circuits圖標就是用來建立電路的
這個電路包括電阻，電感和電容，在一個circuits中可以包含多個器件，而這些器件之間的關系是通過node來控制的
比如R，node 為1、2，那么就表示R是一個連接在1、2之間的電阻
通過這種方法可以設置很復雜的電路，比如多個電阻電容電感的串并聯
最后要把circuits聯入模型，只能連接在wire的端點上，連接的時候選擇circuits的node，就像印制板上焊接器件一樣

原來如此，我試了一下，果然好用。感覺這是不是就是場路結合仿真呢?

場路與仿真的結合 這個想法不錯

嚴格意義上來說，不算
只是一個器件，真的場路協同仿真，就要把電容建成兩個平板，電阻建成特殊材料，電感建成線圈

原來是場路結合是這樣，謝謝大神指點！
