多媒體設備天線CST仿真解決方案
達索系統旗下SIMULIA品牌的CST軟件，其核心產品是CST工作室套裝（CST STUDIO SUITE），用于求解各類電磁場問題，以及電磁和電路、熱、結構應力的多學科耦合問題。
除了CST2018工作室套裝外，還有例如AntennaMagus，Optenni Lab等軟件，都是解決天線射頻應用領域問題的重要工具。
Antenna Magus是一款專業的天線設計綜合軟件，里面包含超過300種天線類型，并在持續的增加。它可以根據客戶需求，快速搜索合適的天線類型，然后根據輸入的天線的設計指標和空間要求，快速給出符合要求的天線設計，并進行天線性能的預估，最后導出全參數化的cst仿真文件，在CST中進行精確仿真和優化。
Optenni Lab - 是一款具有創新分析功能的專業軟件工具，提供快速的全自動匹配電路優化工具，包括自動生成多種最佳拓?fù)浣Y(jié)構，估算可獲得的天線帶寬以及計算多天線系統中最壞情況下的隔離。借助這些工具，天線設計師可以快速評估各種天線設計和概念，包括多端口天線和可調匹配電路。

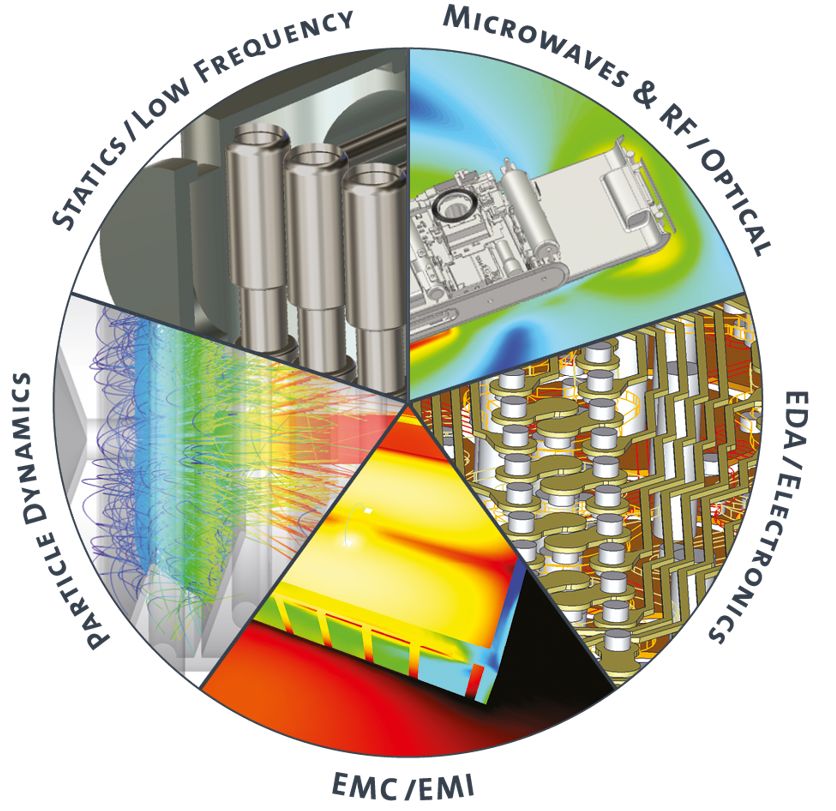

本期如上面的餅狀圖顯示，CST有五個最重要的應用領域，這一期中我們首先來介紹天線射頻領域的應用案例。我們以一款多媒體設備的天線設計流程，來介紹如何利用CST工作室套裝和AntennaMagus以及OptenniLab工具來完成復雜結構模型上的天線設計。

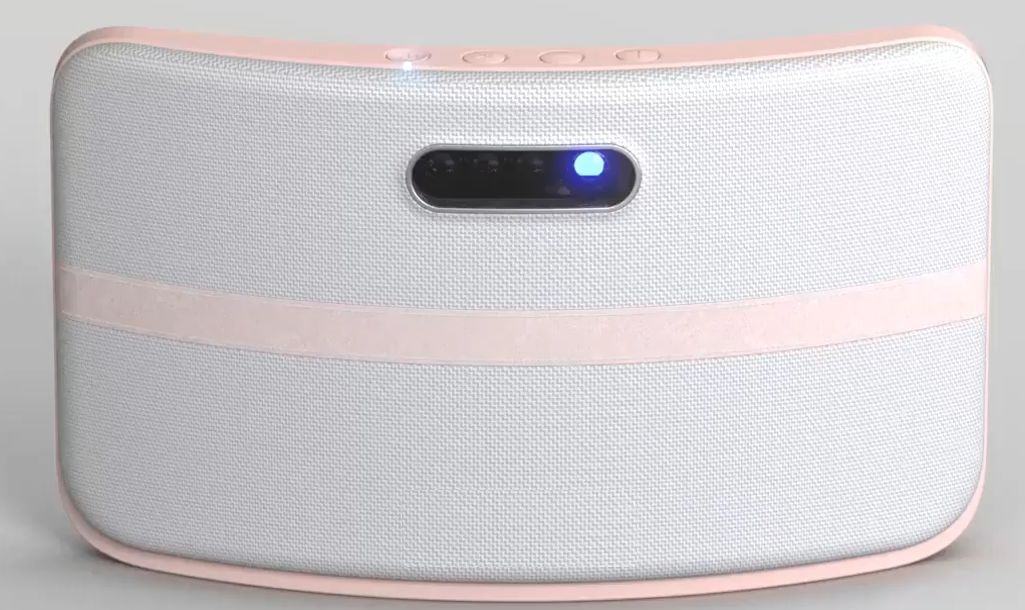

這里我們要做的就是要給如下圖這樣一臺智能投影儀設計天線。
這款便攜投影儀比iphone8手機稍大，但比平板電腦小，時尚又?jǐn)y帶方便?？梢酝ㄟ^(guò)WIFI鏈接到路由器和互聯網也可以和手機的藍牙進行鏈接等。

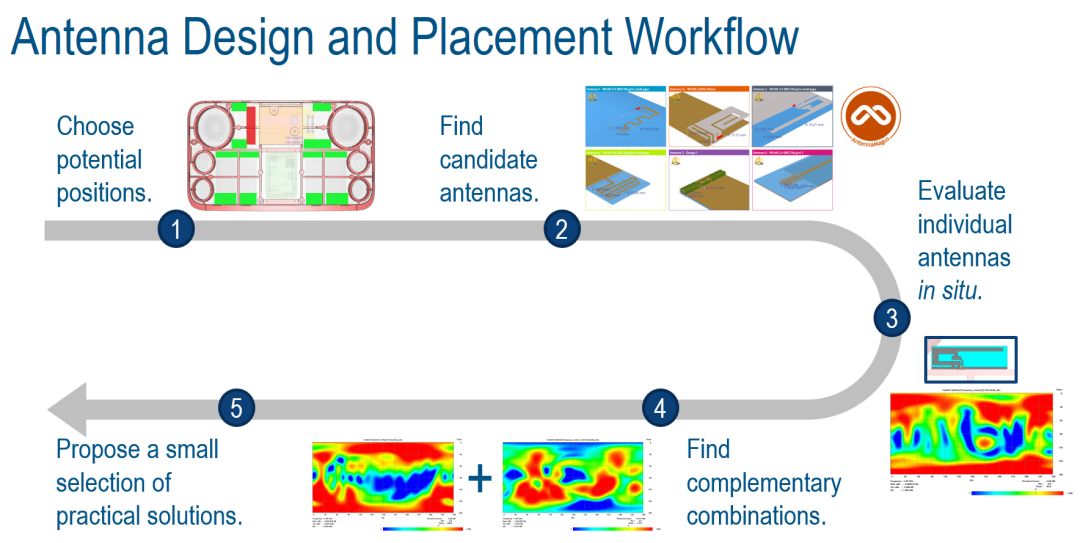

我們來看一下一個完整的工作流程是包含哪些部分，CST的工作室套裝和Antenna Magus、 Optenni Lab等工具是如何幫助天線設計師去快速準確的評估產品的天線性能的。
step1 CAD模型導入，確定天線放置的位置

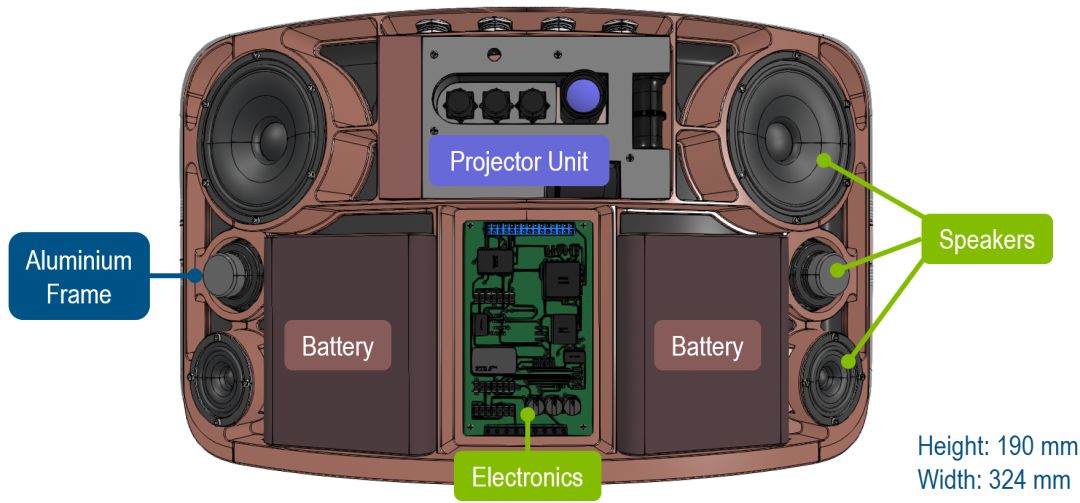

首先我們來看一下CAD導入的結構，如下圖所示：
我們導入的是完整的結構，彎曲的尺寸是324mm*190mm。其中包含一個投影模塊、兩塊電池、揚聲器系統，中間還有電路板主體。整個框架是金屬結構，具有一定的結構剛性。金屬框架的產品在它的設計過程中由于各種各樣的原因（加工、工藝、結構、重量、成本等）一直在改變優化。

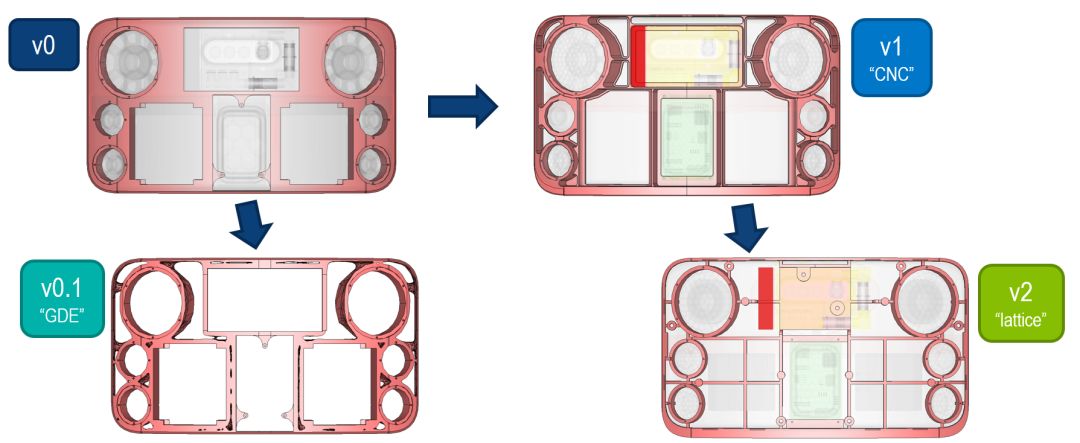

在產品開發迭代的過程中，從v0沒有可放置天線的空間的原始模型，到便于V1階段CNC加工的結構或者是V2 便于鑄造的框架設計。每個階段產品經理都會要求天線工程師來進行天線的評估。下面我們以V2框架結構來展示如何進行天線快速設計
step2 用Antenna Magus工具選擇最佳的天線
我們可以用供應商直接提供的成品天線，但是這在不斷改變的金屬框架結構下，成品天線設計的靈活性肯定不如自己設計的天線。
在本例中，整個產品布局不算特別緊湊的使用場景下，Antenna Magus完全可以快速給出合適的設計方案。

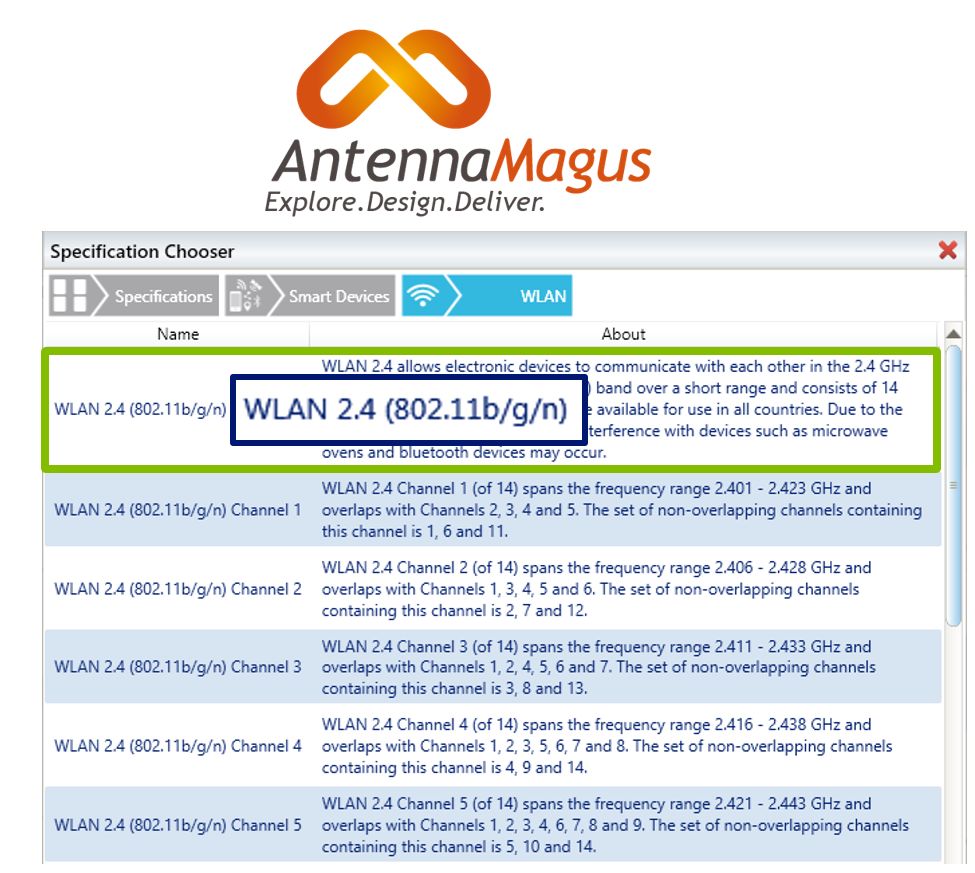

我們打開Antenna Magus選擇需要設計的天線頻段，如下圖所示：

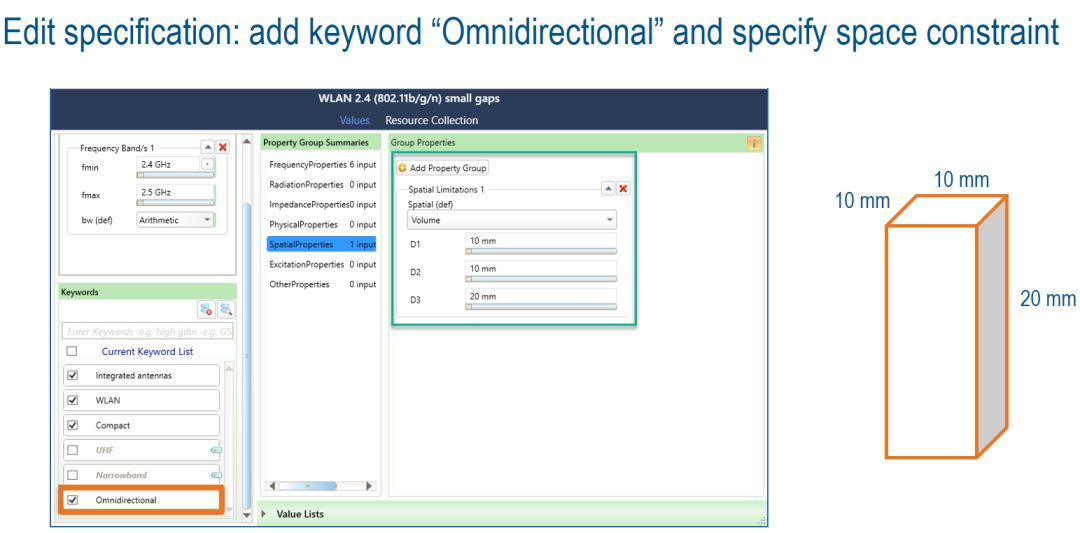

同時限制天線的輻射為全向輻射，并限制天線的尺寸結構，如下圖所示：

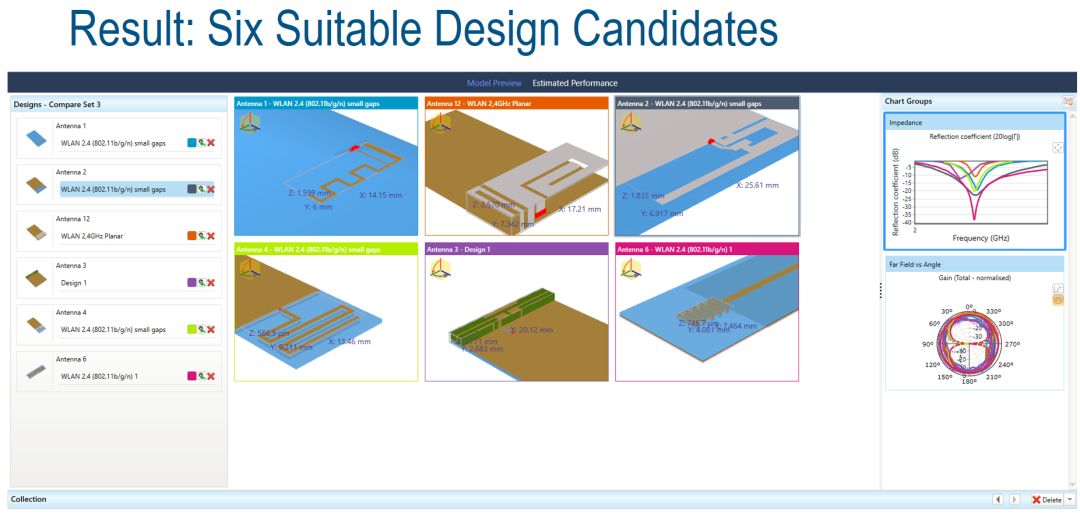

這樣就能快速得到一批候選天線。這里軟件從300多種天線中精選了6種滿足要求的天線給用戶備選。
step3 評估天線安裝后的性能，并選擇合適的放置位置

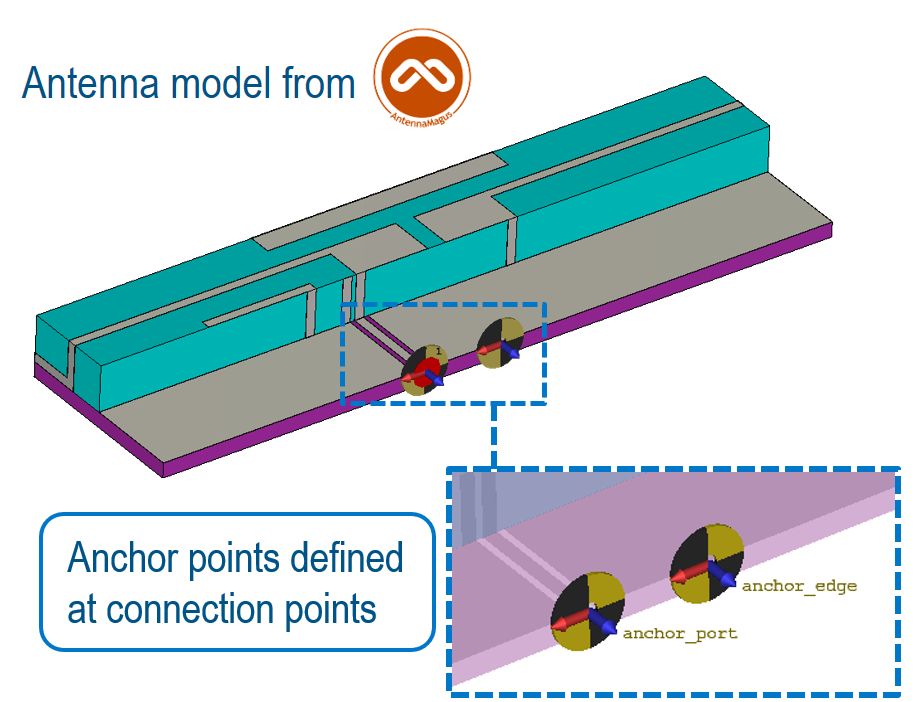

這里我們選用了Antenna Magus庫中的天線，并在天線模型中設置Anchor point，如下圖所示：

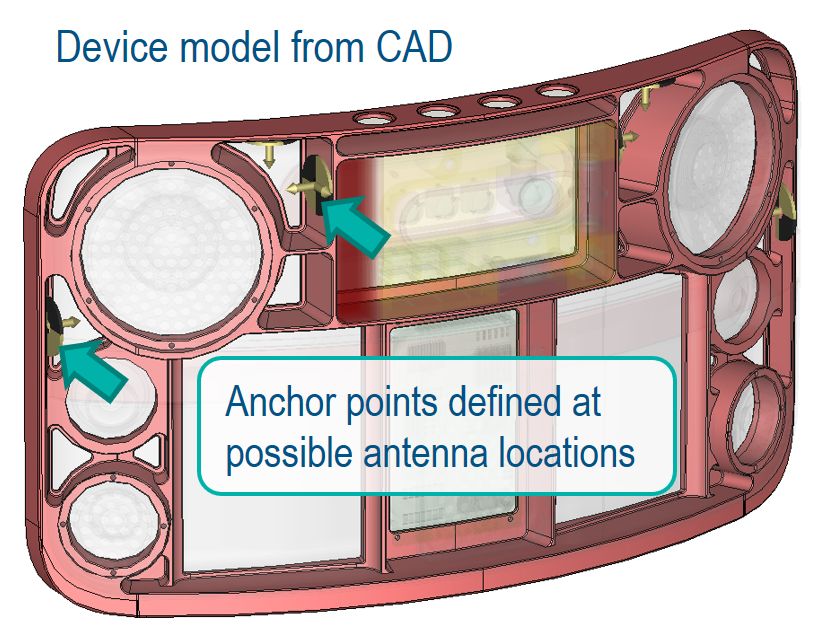

同樣我們?cè)谡麢C(jī)的CAD模型相應的位置也設置被安裝的位置，如下圖所示:

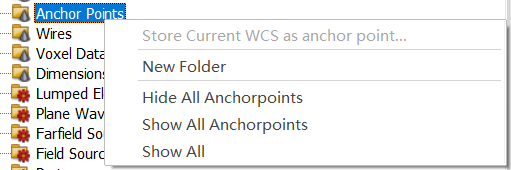

Anchor Point的選擇方法是在模型中先設置局部坐標系，并在導航欄中選擇將局部坐標系存為安裝點，如下圖所示：

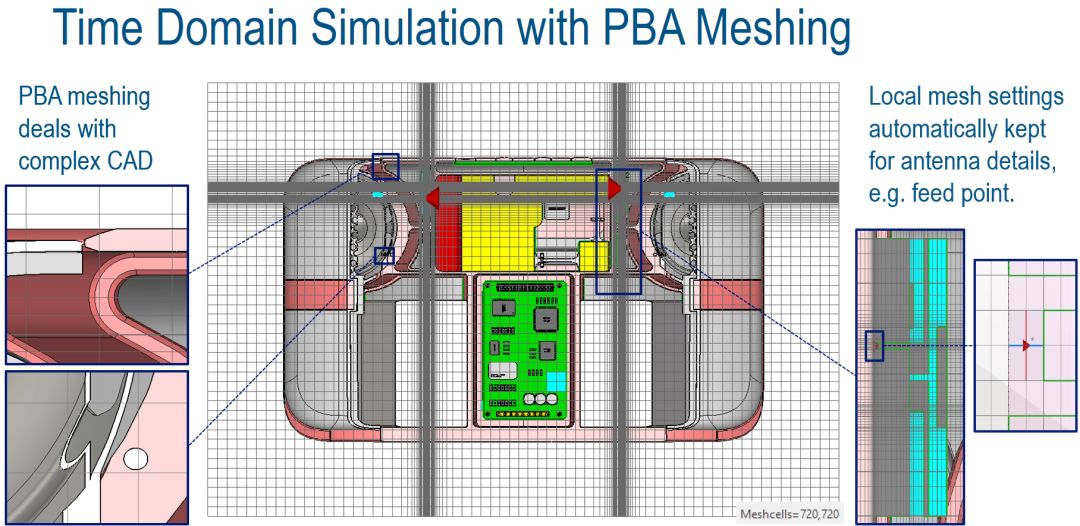

在安裝完成后，我們可以看一下網格設置部分。由于CST獨家的PBA和TST網格技術。在本例中，僅在天線部分具有較密集的網格。完整的結構模型都可以被網格很好的描述。
PBA網格在一個網格中可以解析多種材料，而無需單獨對其進行網格化。所以本例中網格數量約70萬。這種規模的網格在個人筆記本電腦上只要十幾分鐘就能完成仿真。
Optenni Lab多端口天線匹配

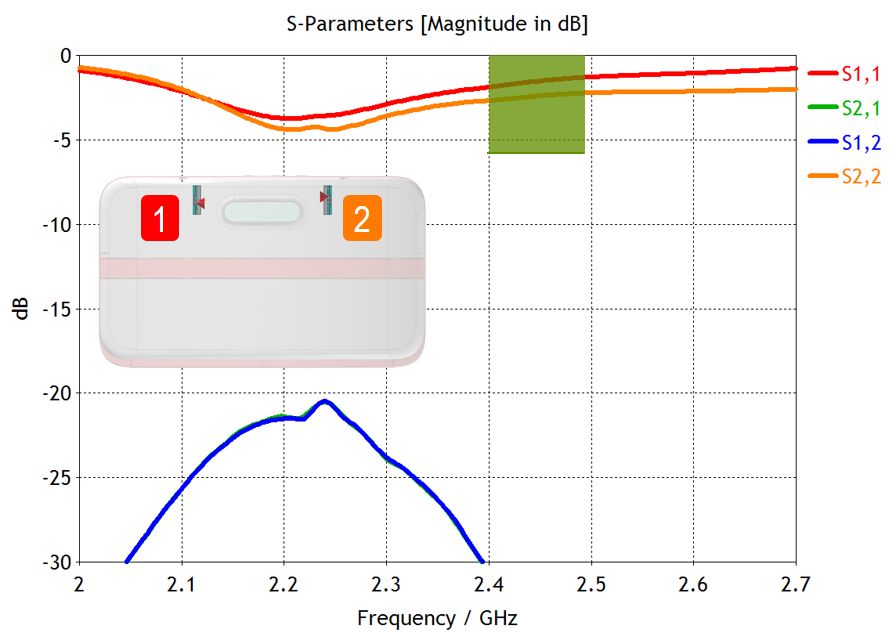

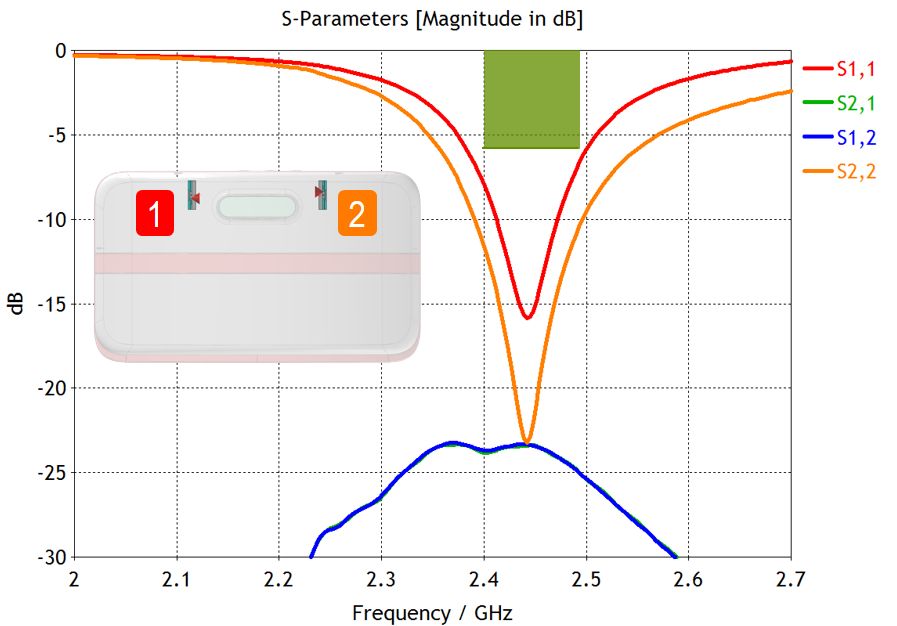

在對上述模型的兩個天線進行仿真后發現天線的S參數不夠理想，如下圖所示：

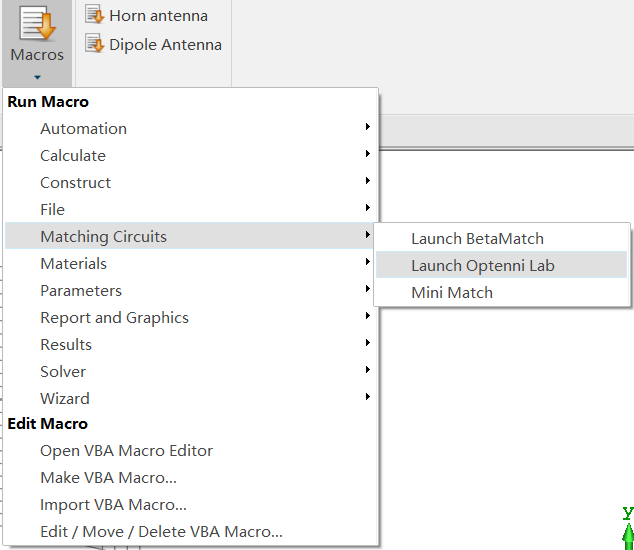

這時候利用CST的Optenni Lab多端口匹配工具，如下圖所示：

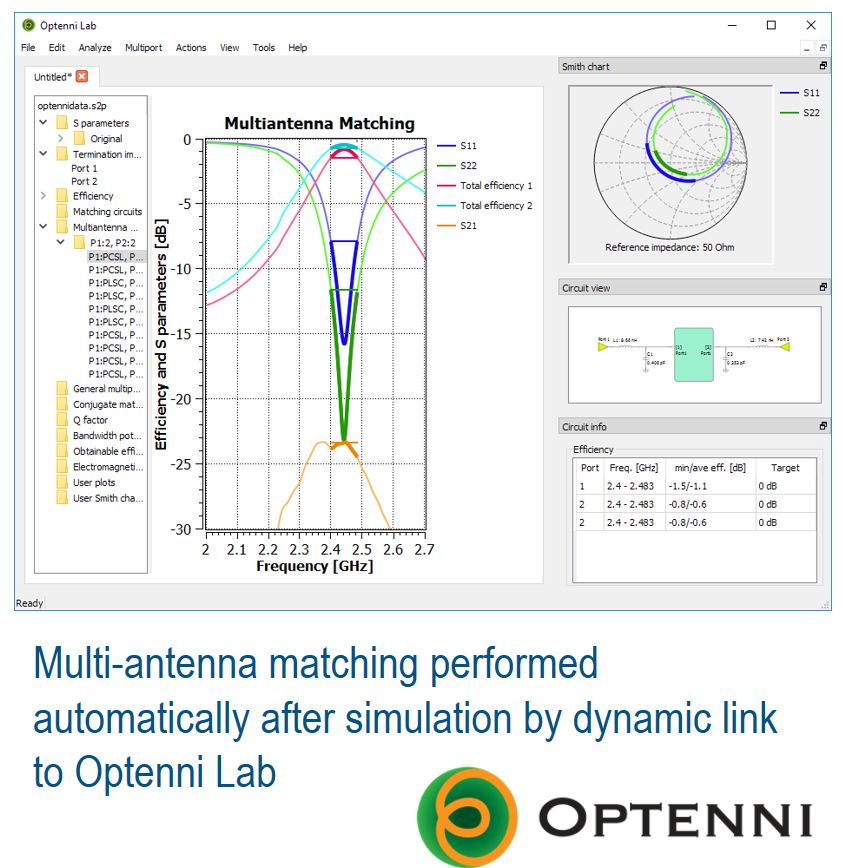

點擊Launch Optenni Lab后，軟件自動將原來的S參數導入到Optenni Lab中，如下圖所示:
在匹配完成后，右鍵自動導回CST設計工作室，并自動鏈接到匹配電路，如下圖所示：
此時不需要再仿真3D模型，只要電路級的仿真，很快可以得到匹配后的S參數結果，如下圖所示：
Optenni Lab和CST是在內部鏈接的方案，可以方便快捷的將匹配前后的結果進行互導，還能對匹配目前在CST中進行優化設計。Optenni Lab的匹配庫可以直接用廠家的Spice模型，保證結果更加準確。

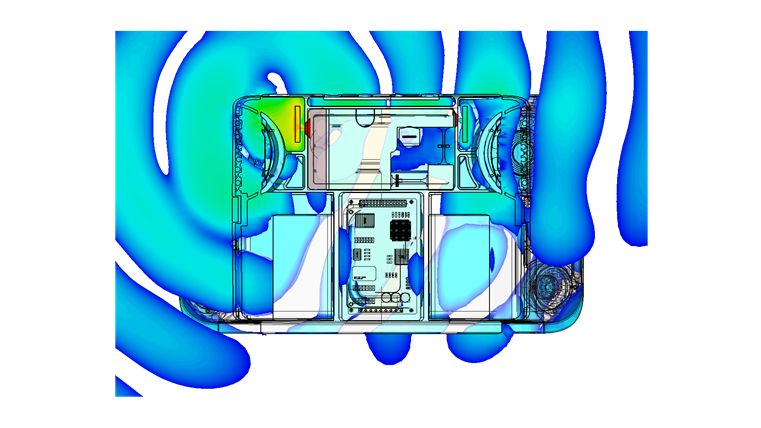

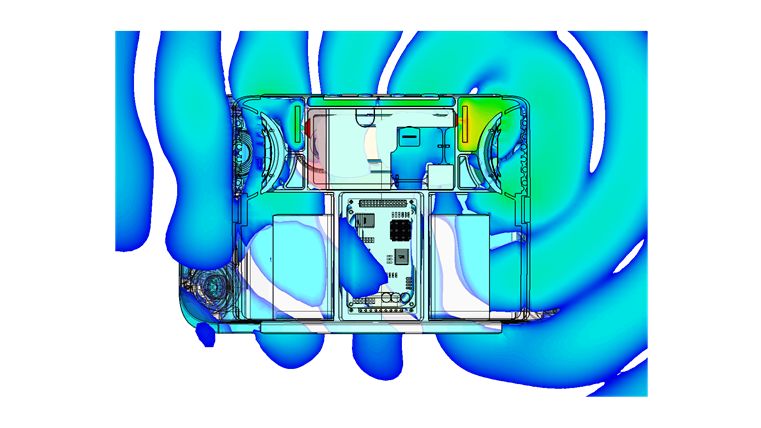

在完成了匹配后，兩個天線的場分布如下圖所示：

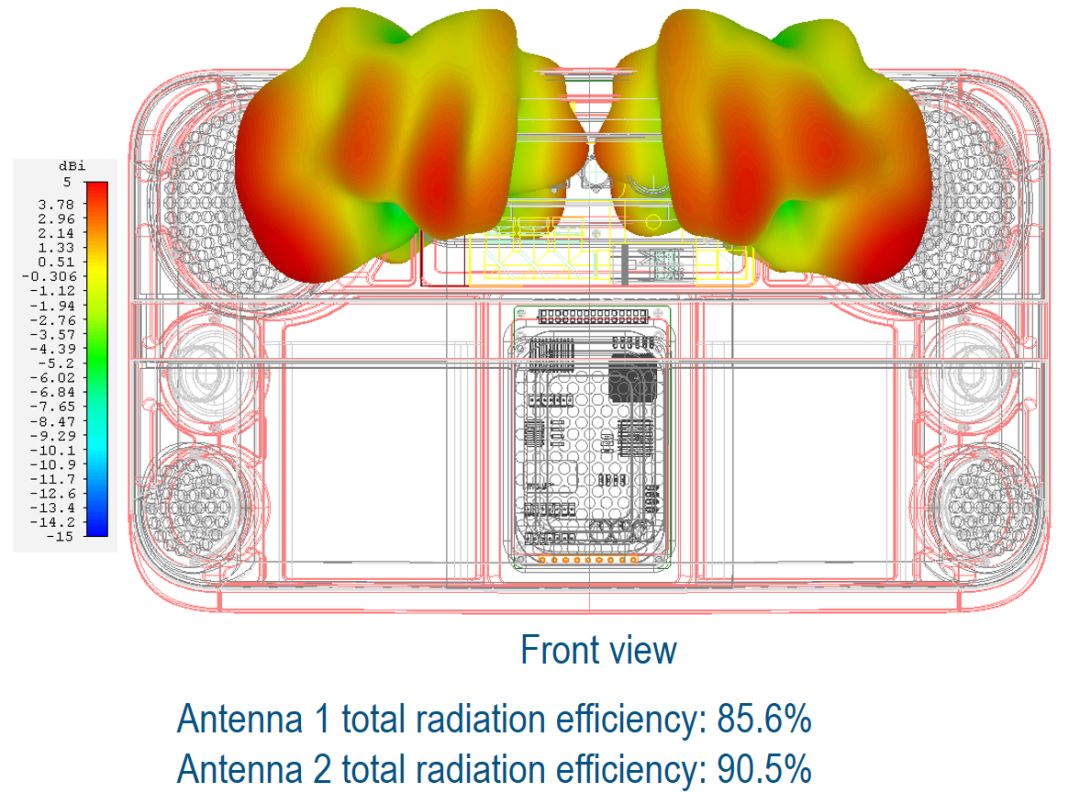

天線的遠場結果如下圖所示：

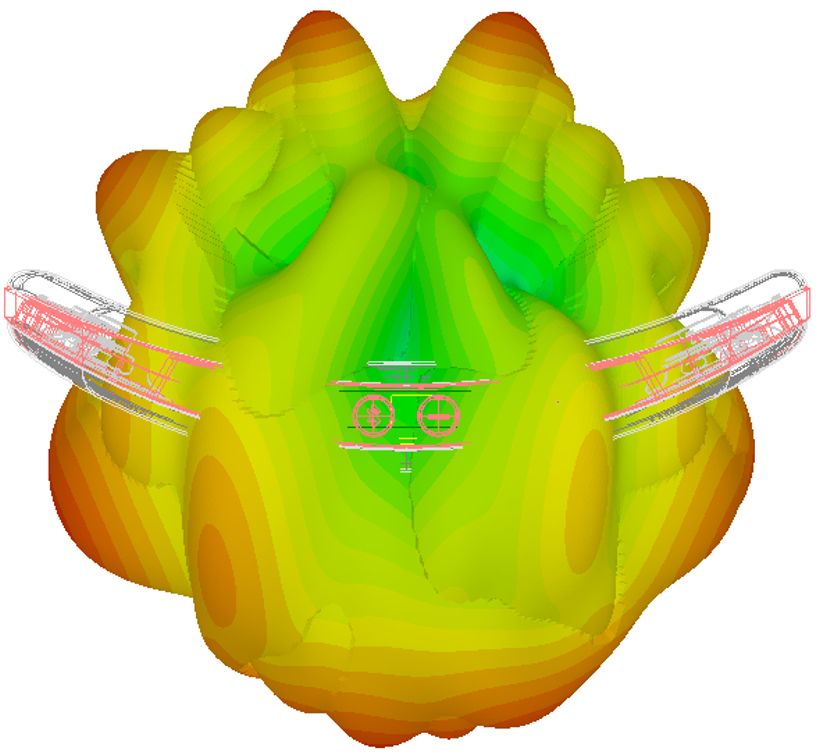

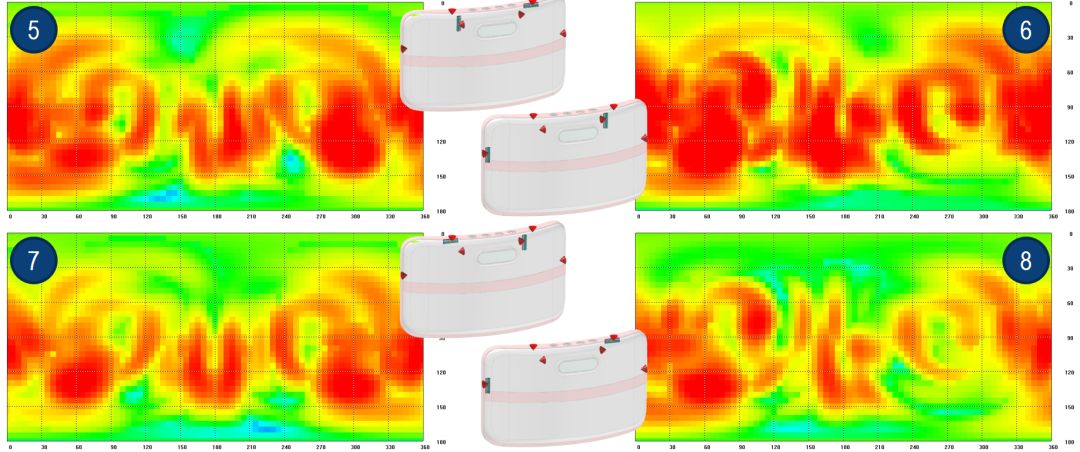

并且能合成兩個天線總共的覆蓋方向圖（Total Scan）結果如下圖所示：
Step 4 選擇不同的安裝位置，比較總的天線覆蓋的范圍

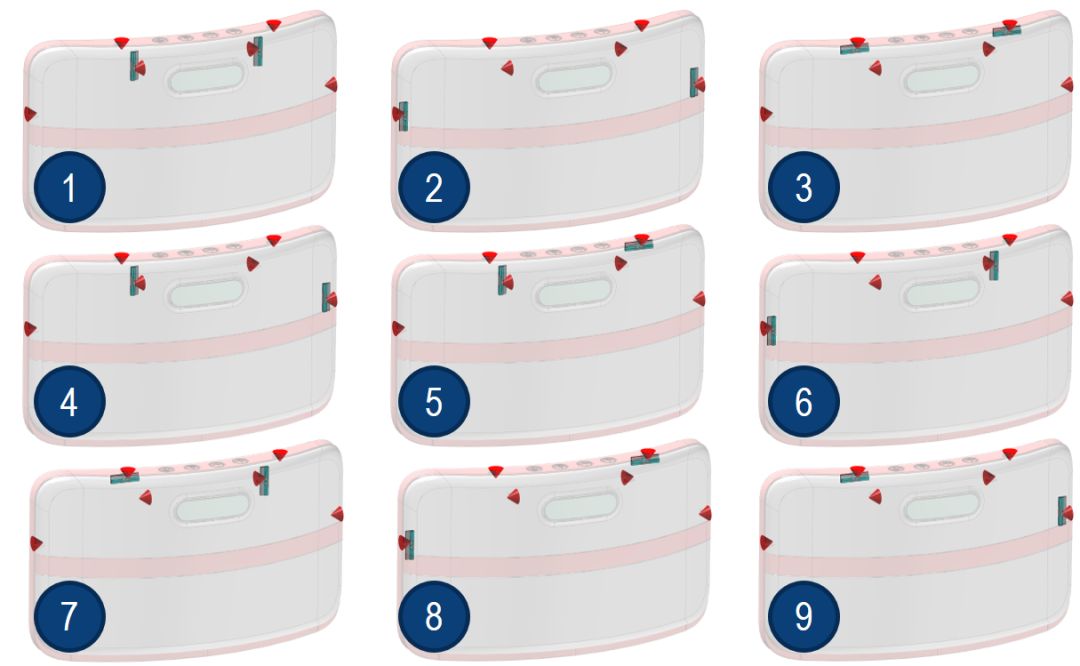

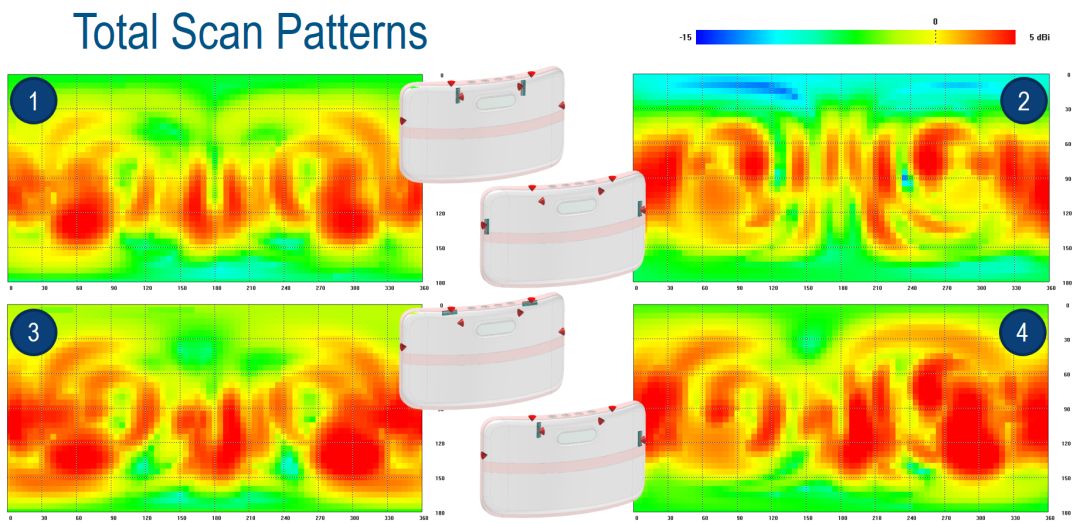

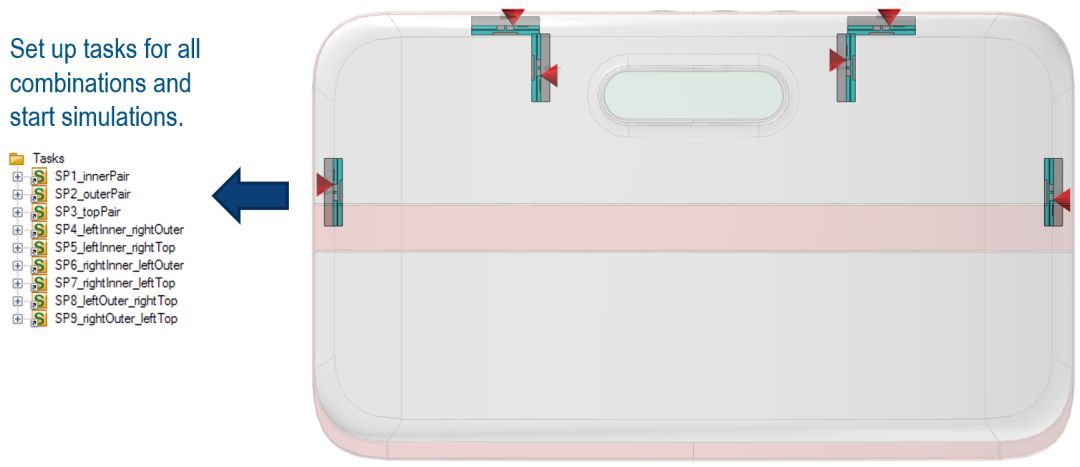

如之前一樣的方法，我們需要對整個框架下各個可能放置天線的位置進行合理的評估。通過仿真給出的天線效率、方向圖覆蓋、隔離度等指標給出支撐數據。這里我們通過CST的SAM流程將每一組裝備方式作為一組仿真結果，如下圖所示：

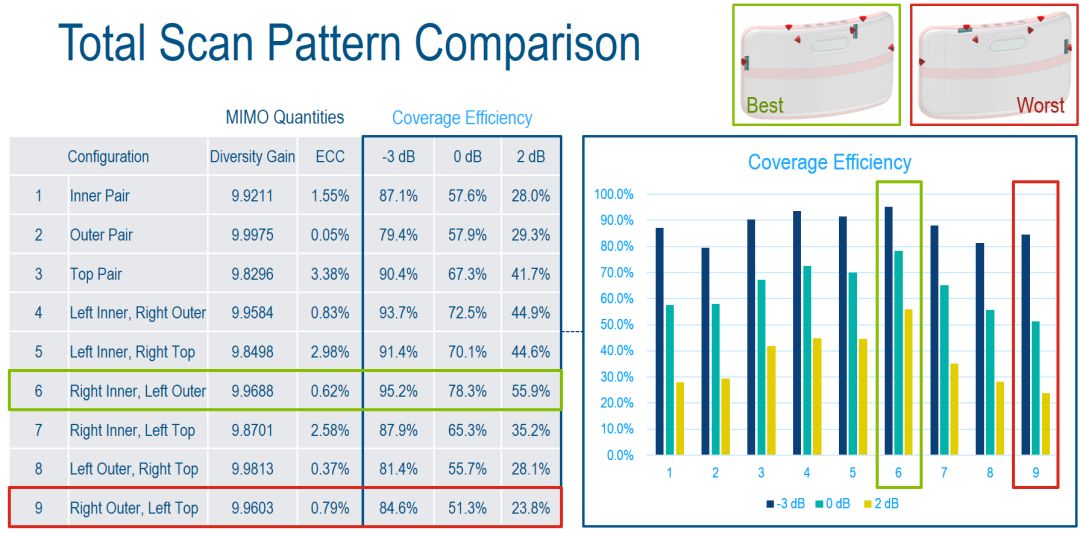

step5 小結 通過比較對比，選出一種最佳的結果輸出。
本例給出了一整套完整的天線設計優化解決方案。通過采用AntennaMagus的高效天線設計；采用Optenni Lab進行多端口天線匹配；CST STUDIO SUITE中的高效工作流程設置；使用時域求解器和PBA六面體網格進行高效仿真。這一整套完善的解決方案，非常適合在一些智能設備中應用。
