CST中，如何把兩個參數化的CST三維模型合并在一起

本期回答一個常見的問題，如何把兩個都有參數化的CST三維模型合并在一起。一般直接在兩個仿真文件中復制粘貼，只要兩個文件的里都設置好相對坐標系，直接復制出來的模型就會出現在相同的相對坐標系的位置。雖然非常方便但帶來的結果是復制出的文件就失去了參數化。

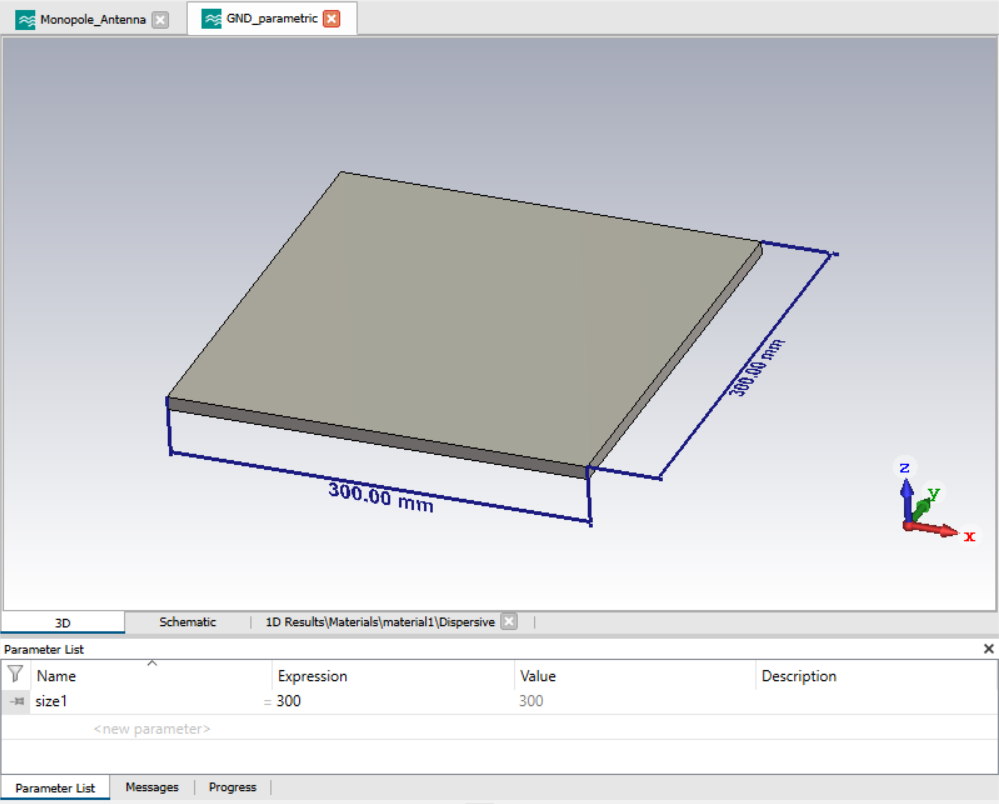

例如這里一個monopole天線和一個金屬GND都是參數化的模型，如下圖所示：

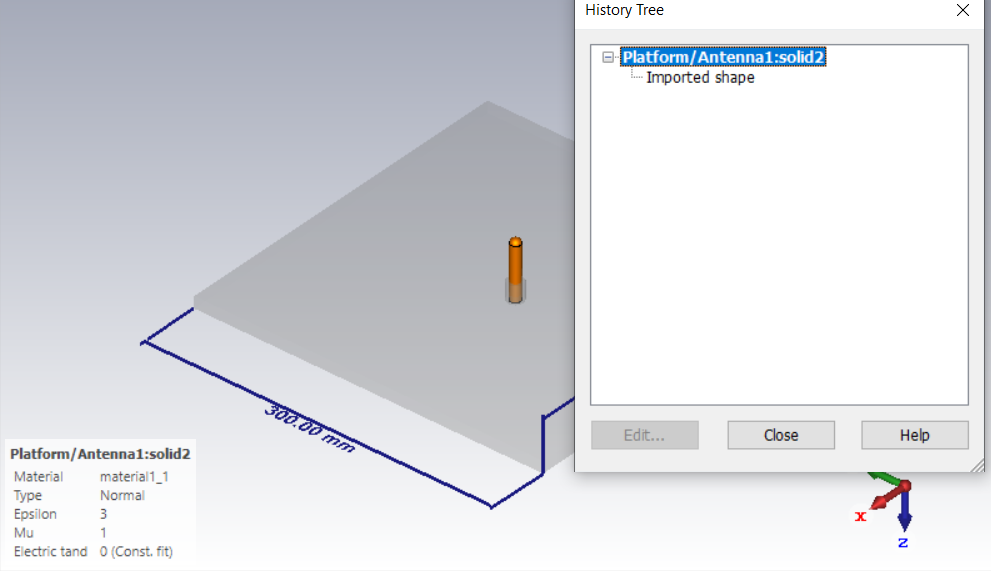

如果只是在天線和地都設置上相對坐標系，復制天線模型到地的模型后，天線的模型的參數都不能編輯了。如下圖所示：

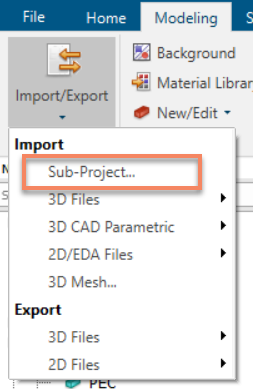

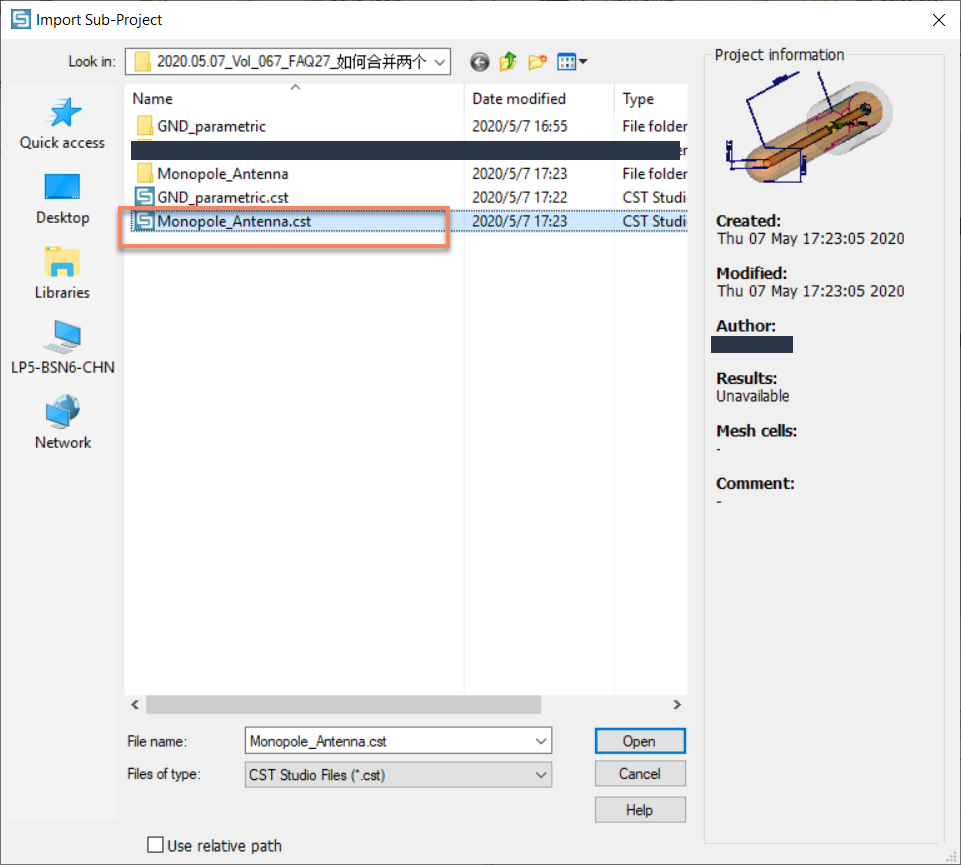

另外一種方法在其中一個文件中，導入另一個文件作為子文件。同樣以上面例子為例，在金屬地的模型中導入子文件，并選擇天線文件。如下圖所示：

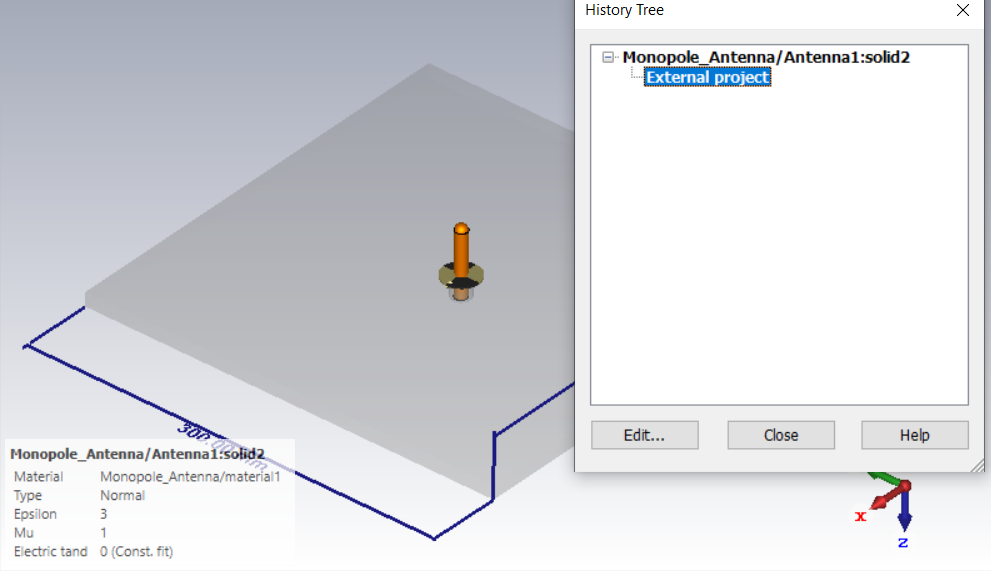

用這種方式合并的模型，雖然也沒法合并參數，但有一個External project的鏈接，可以去原始的模型文件里改變參數，改變了天線模型里參數后，可以更新到GND模型中來。

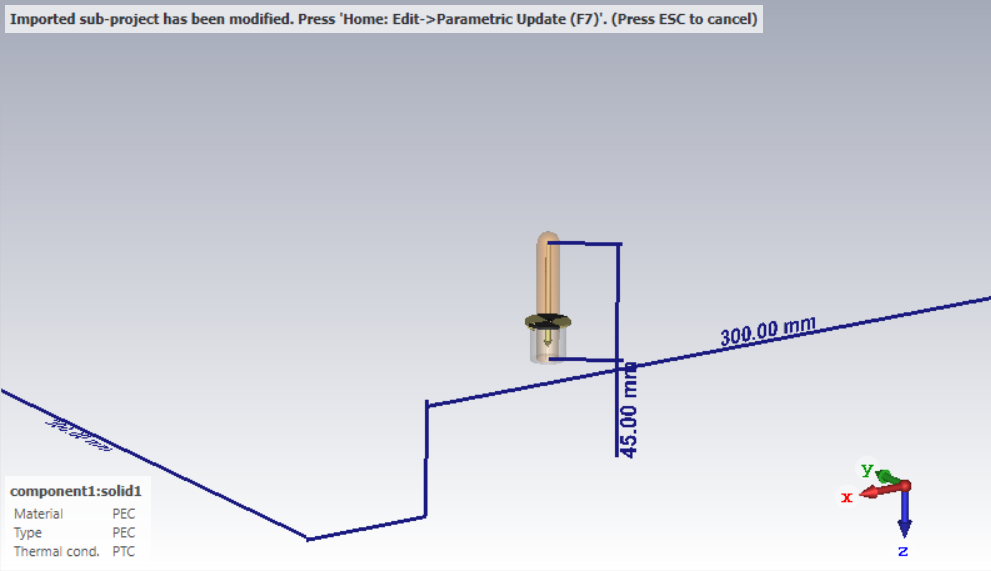

比如我們這里把天線高度改為100mm并保存文件后，在GND的文件中會提示 sub-project更新了，是否要更新文件如下圖所示：

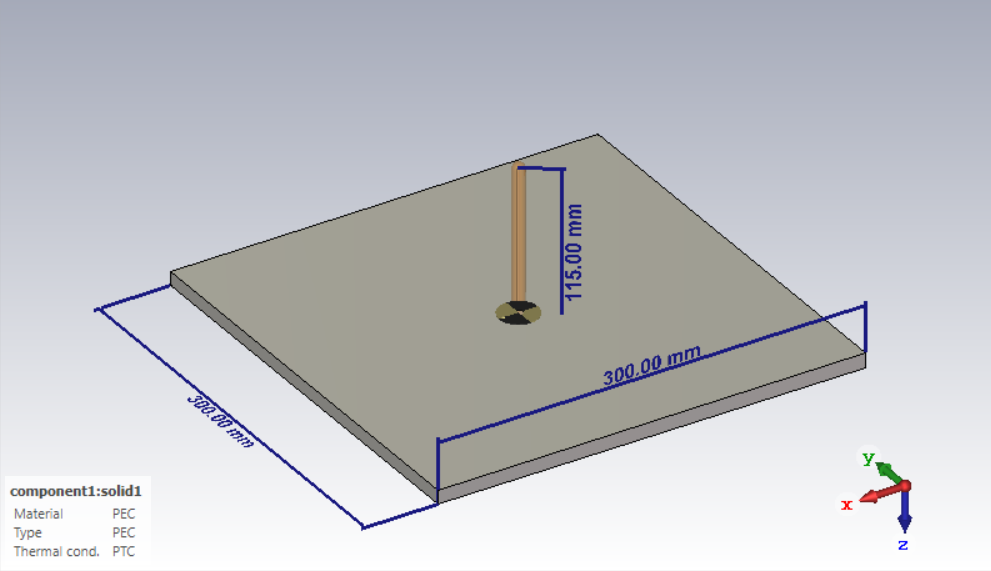

我們點了F7，則新合并的文件里的模型參數也一起更新了，如下圖所示：

以上都是鋪墊，下面正式介紹CST的SAM（系統裝配建模）的標準流程。

Step1 設置安裝點

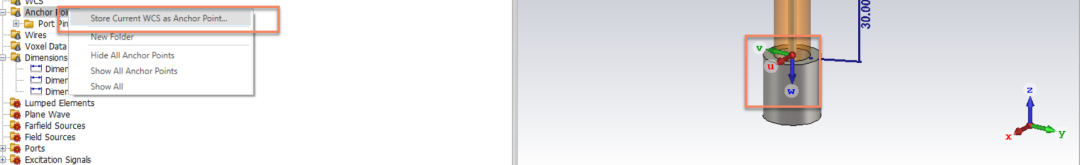

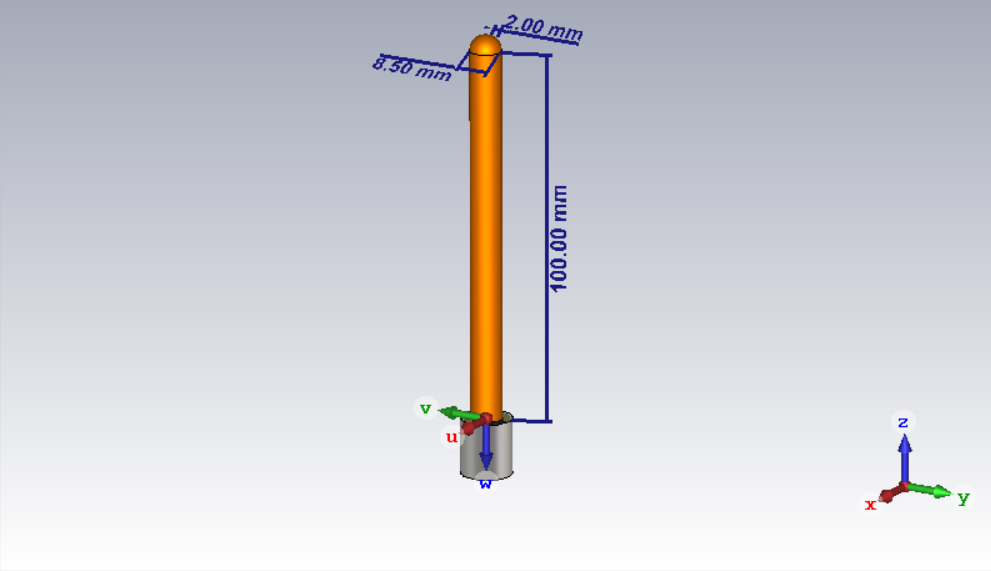

在原始文件中設置相對坐標系，并保存安裝點，如下圖在天線模型中設置安裝點，注意w坐標軸的朝向。

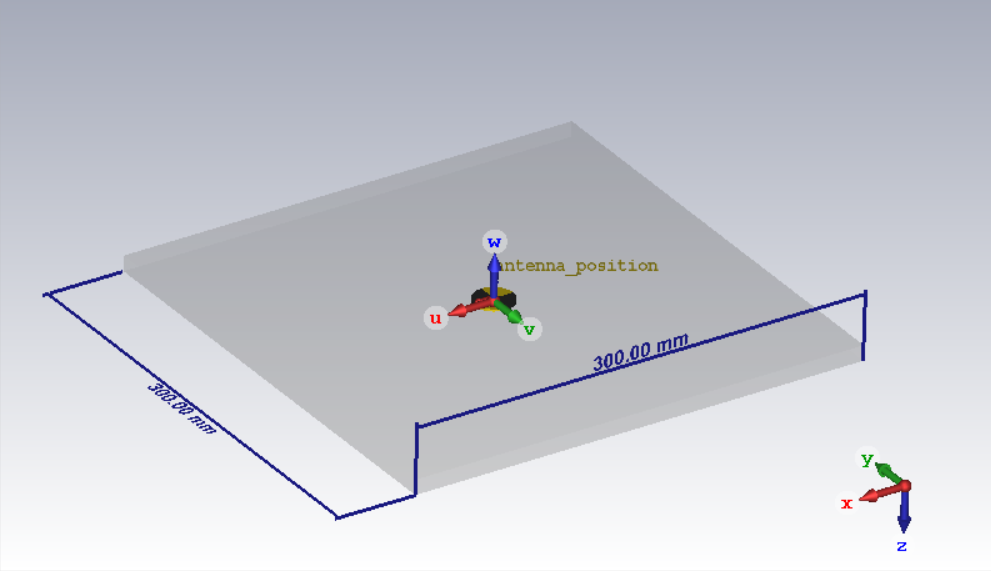

同樣設置金屬地的安裝點位置，w坐標軸和天線朝著相反的方向設置安裝點，設置完的圖如下：

Step2 創建一個裝配文件

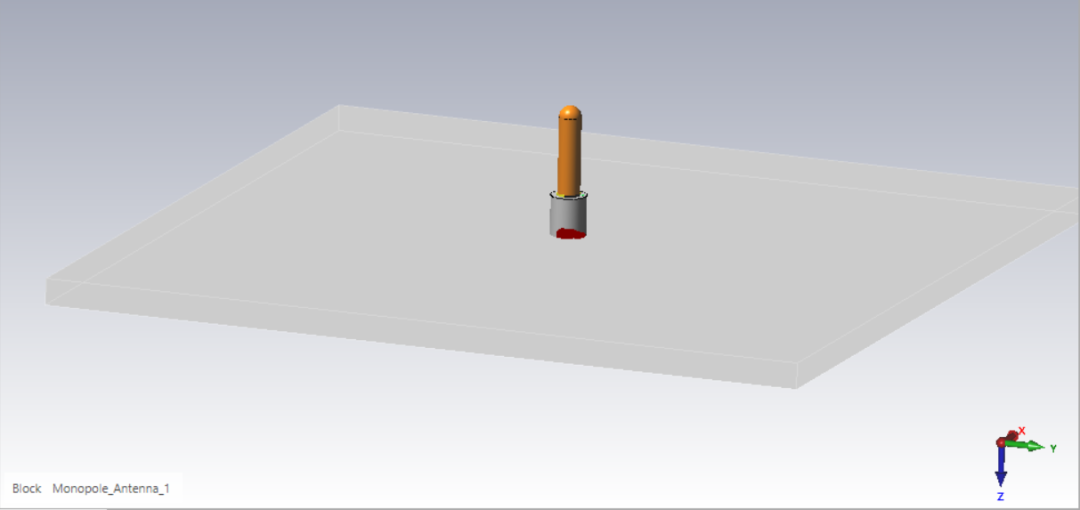

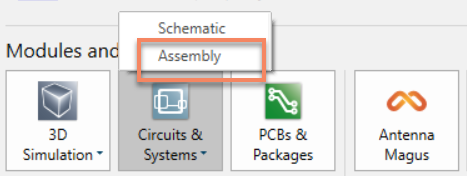

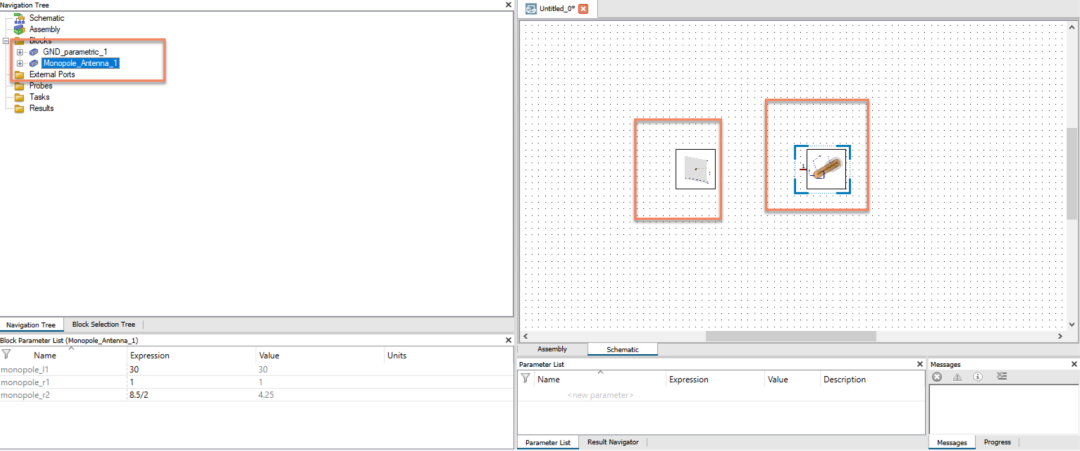

新建一個裝配文件，并把之前兩個文件拖拽進去，如下圖所示：

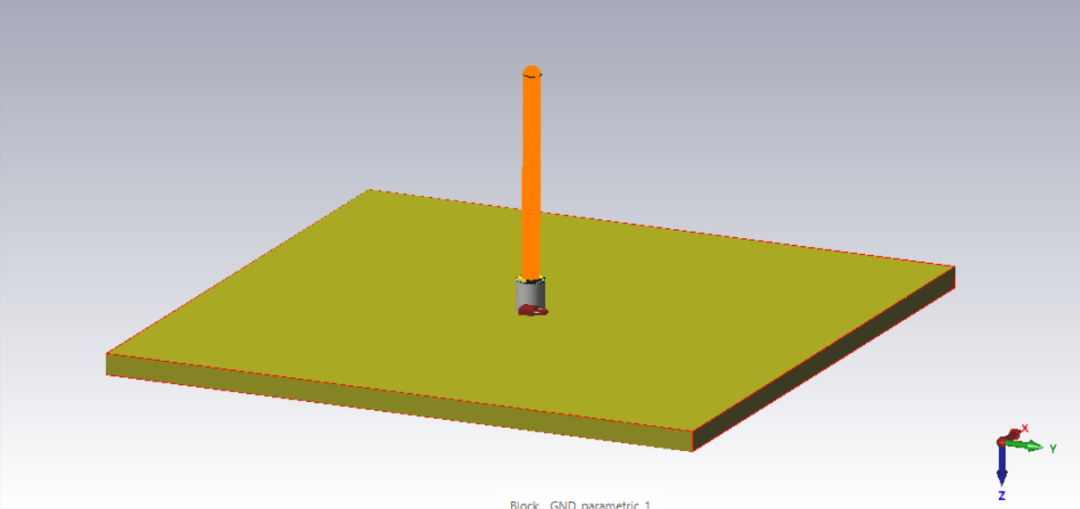

雙擊天線的安裝點，再雙擊GND的安裝點，總之通過一頓操作，把模型組裝起來，如下圖所示：

Step3 創建新的合并后的模型文件

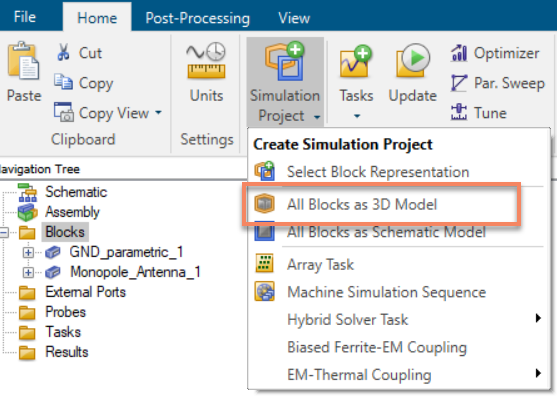

可以通過生成一個新的3D模型創建成一個完整的仿真文件，如下圖所示：

Step4 修改模型的參數

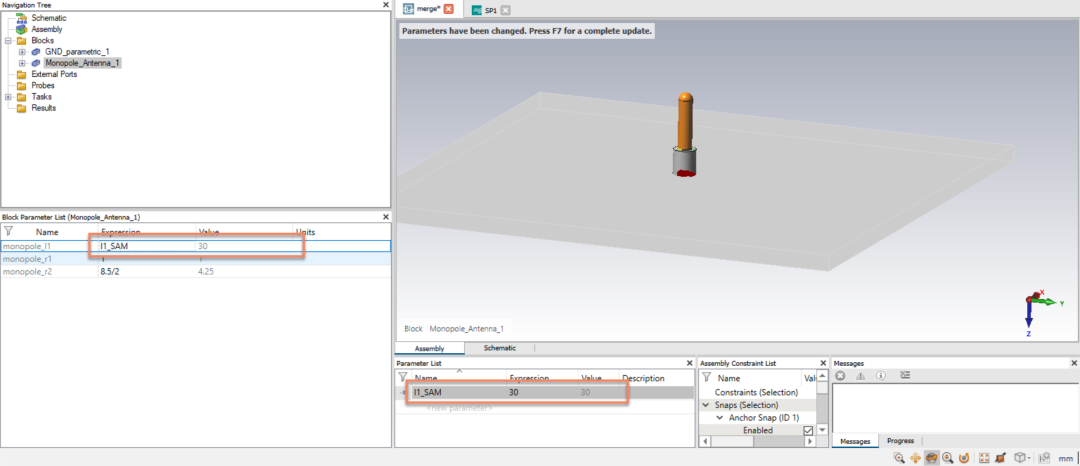

我們要把兩個原始文件中的參數（Block parameter list）傳遞到新的合成文件的全局參數中（Global parameter list）。比如本來天線模型中的高度參數，monopole_l1讓他等于全局參數l1_SAM，再給l1_SAM賦值30mm，如下圖：

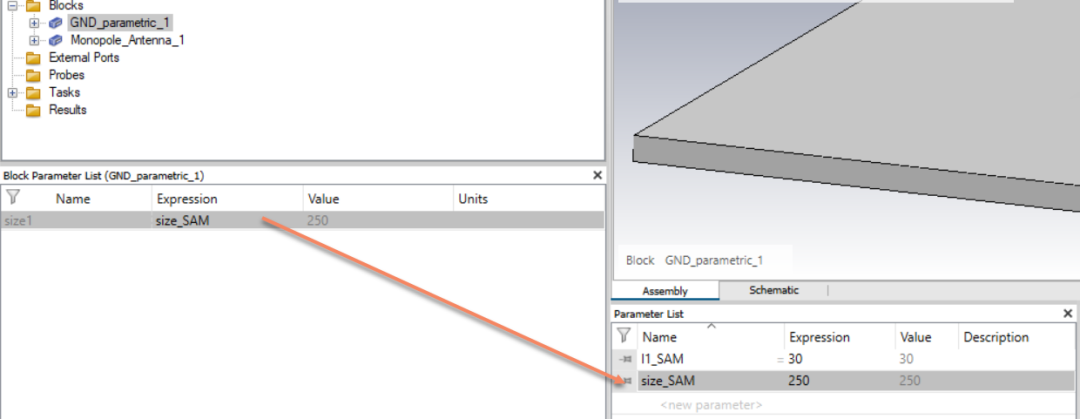

同樣把地板模型中size1=size_SAM，并生成新的參數size_SAM，這里等于250。

這樣就可以在新裝配的文件下,通過不同的子文件修改模型參數了，比如我們把l1_SAM改成100，size_SAM改成250，新的模型如下圖所示:

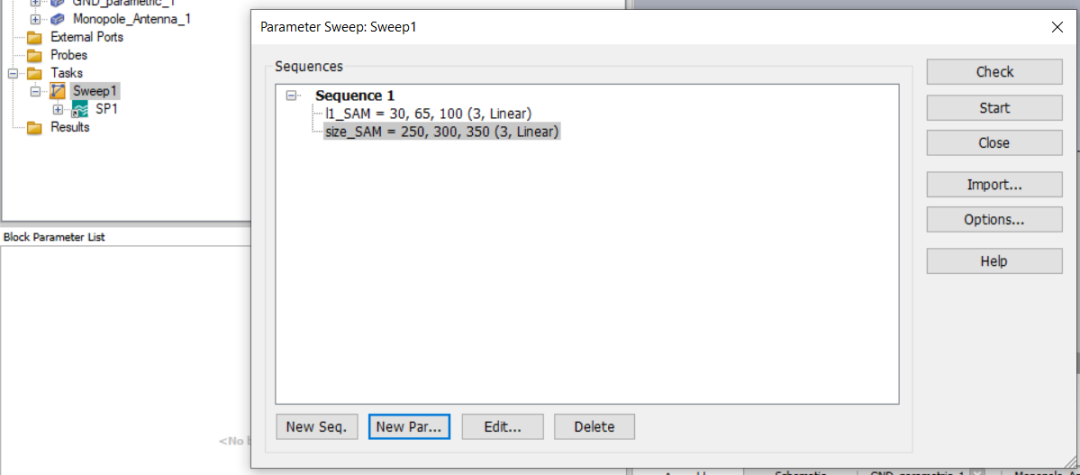

比如我們嵌套一個sweep的task，就可以對新的組合模型進行高度和GND尺寸的掃參，本來這兩個參數是屬于不同的原始文件的。這里的參數都只能是對全局的parameter list里的參數進行。

SAM的系統裝配流程可以最完整的處理模型的全參數化，對組合模型進行參數掃描，優化等操作。如有問題，請留言，謝謝觀賞！
