如何獲取二極管的IV曲線

仿真出Diode的IV曲線是個基礎的電路問題，下面我們看一下如何在電路里面獲得IV曲線。

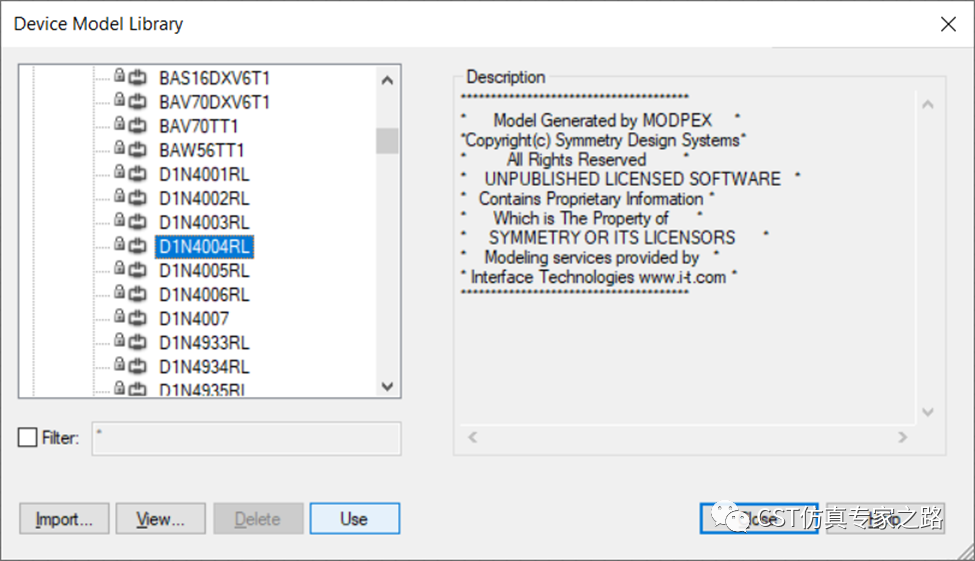

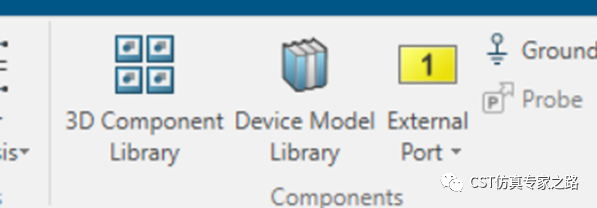

我們用拓展包中的元件庫，拿個diode：

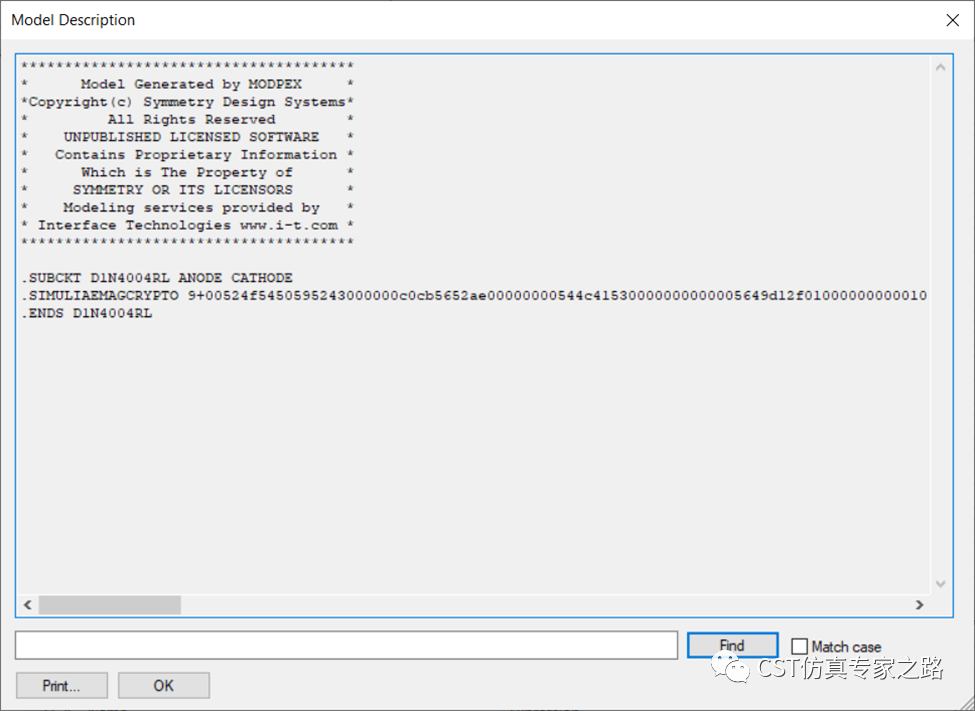

也可以點View查看內容，SPICE是加密的。這種常用的模型其實網上都能找到不加密的SPICE，或者看datasheet和SPICE語法自己寫。

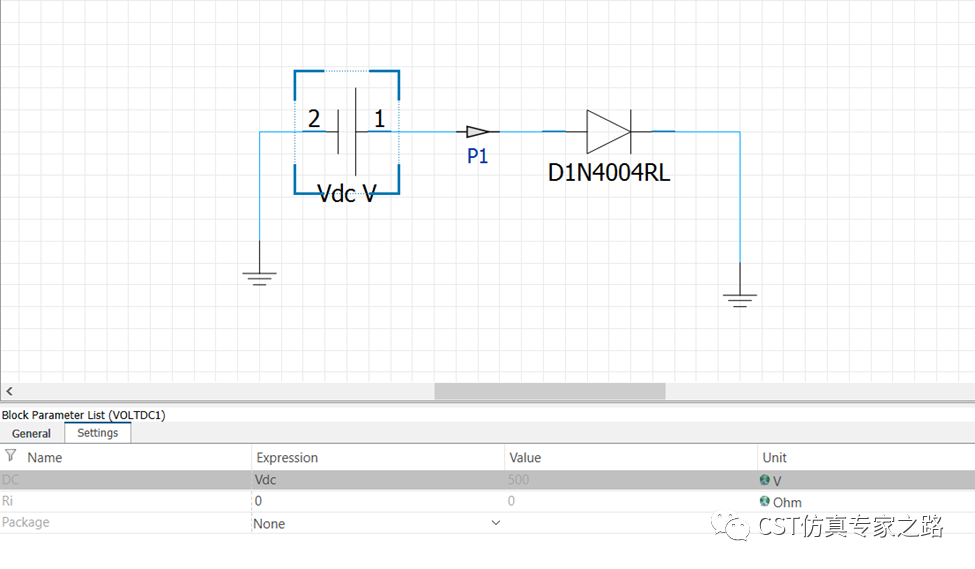

添加DC電壓和探針，電壓參數化：

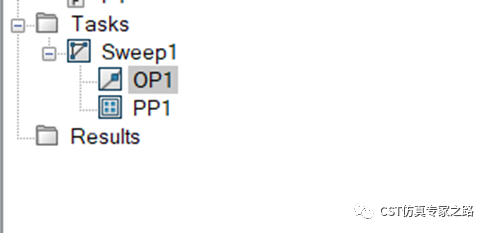

添加掃參任務，先不用設置掃參；添加OP直流任務，和一個后處理任務。

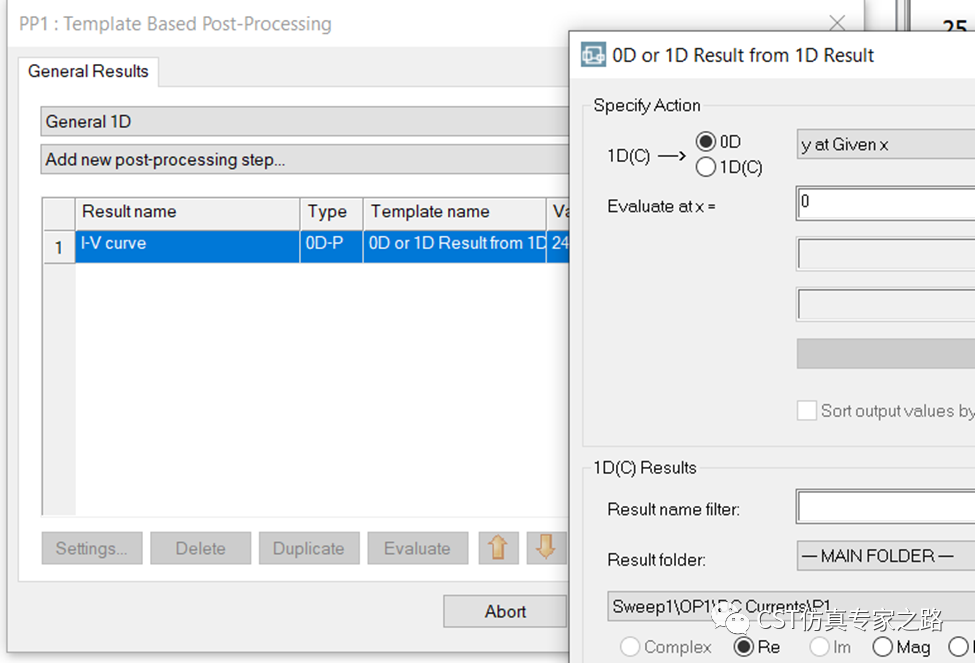

單獨運行一次OP任務，然后進入PP1設置：

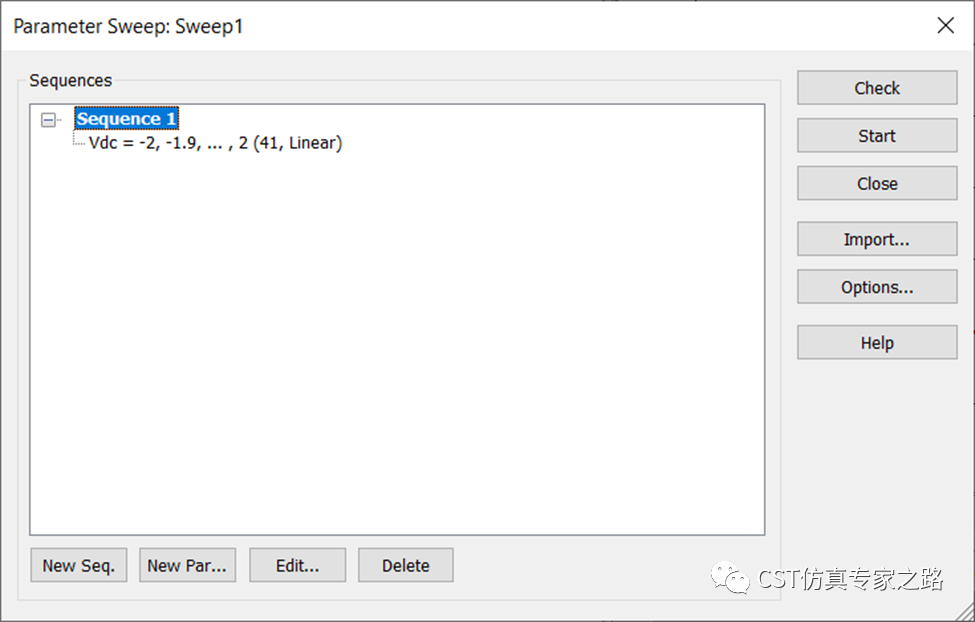

然后進入掃參任務，開始掃參：

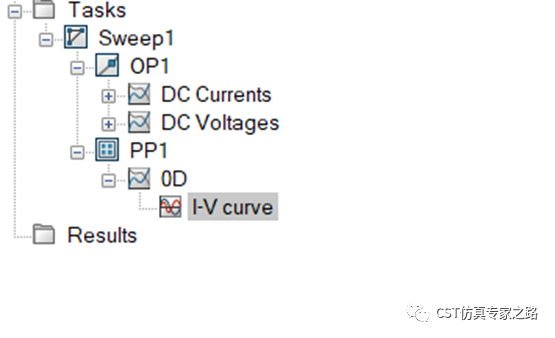

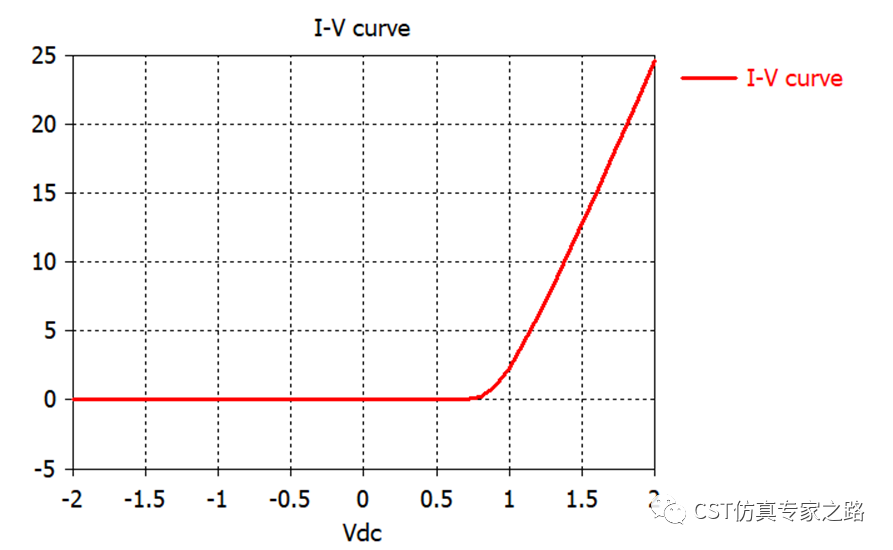

結束獲得結果：

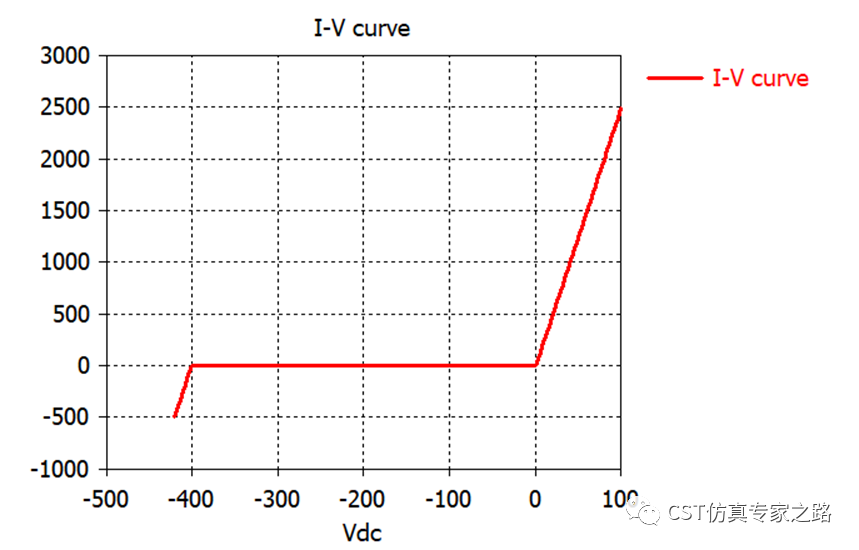

如果想看擊穿電壓，就要掃參范圍包括擊穿電壓：

小結：

1.     OP運行點任務是計算DC直流的任務，加上掃參即可用于IV特性的獲取。

2.     后處理提取0D任務是為了整合成一條曲線。
