小弟最近在練習MWS
模仿畫某一paper的模型(參數和paper上完全一樣)
但不知道是哪裡弄錯了
用t,f-solver跑出來的S參數都很小 (E-4E-6等級)
可以請大家?guī)臀铱纯磫?
謝謝!!
附上檔案
先聲明我不懂腔體，也只會用T-solver。

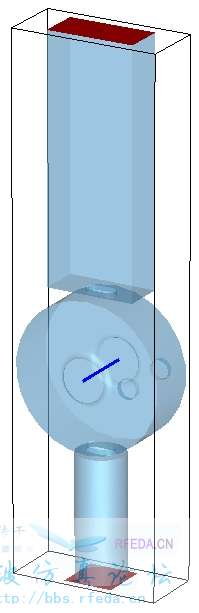

樓主的模型：

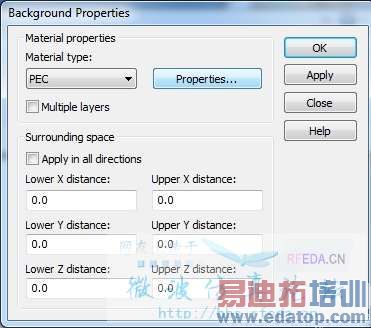

背景材料是PEC：
腔體是真空，仿真頻率2.89-2.91 GHz：

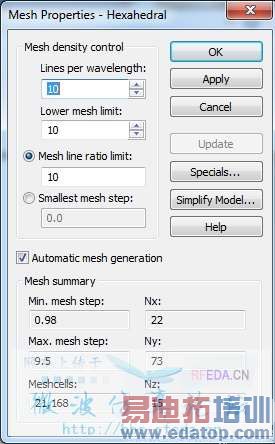

先設置global mesh properties為10、10、10，取消metal edge refinement factor：

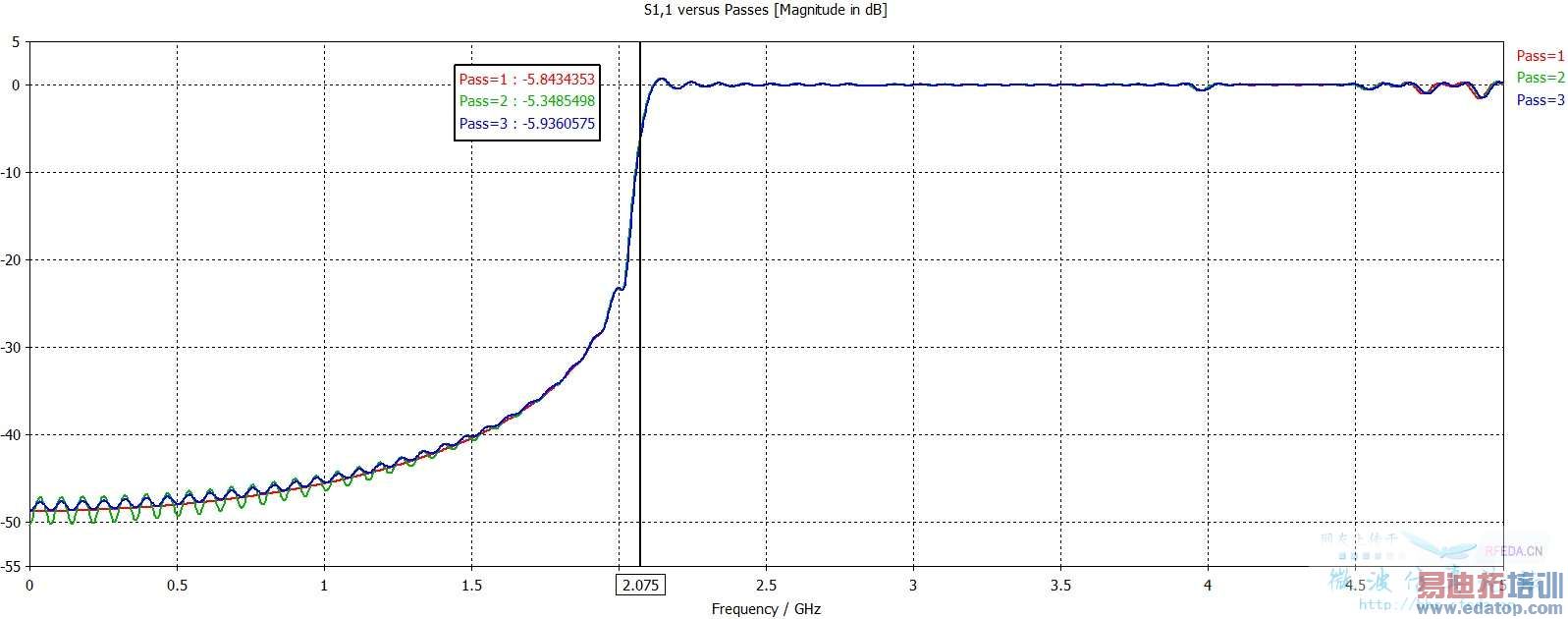

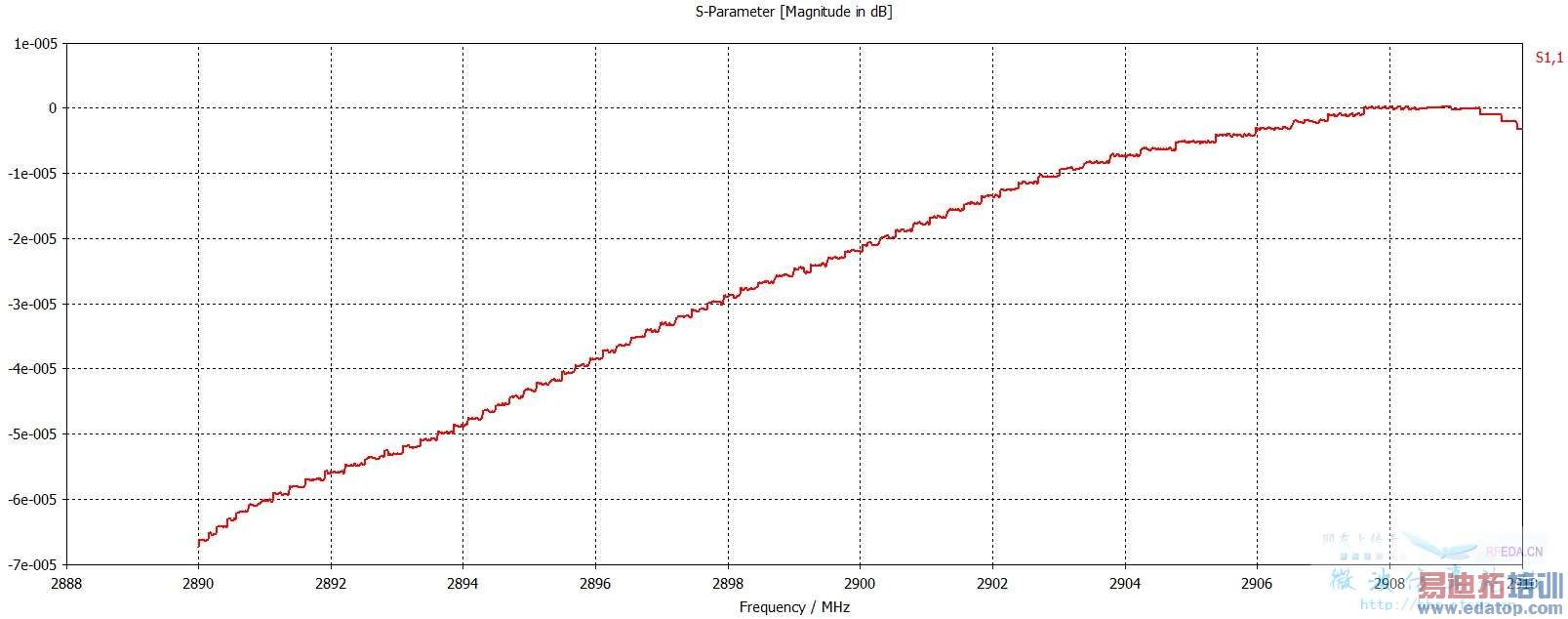

用T-solver得到的S11（激活了energy based adaptive mesh refinement，兩個pass之后結束）：

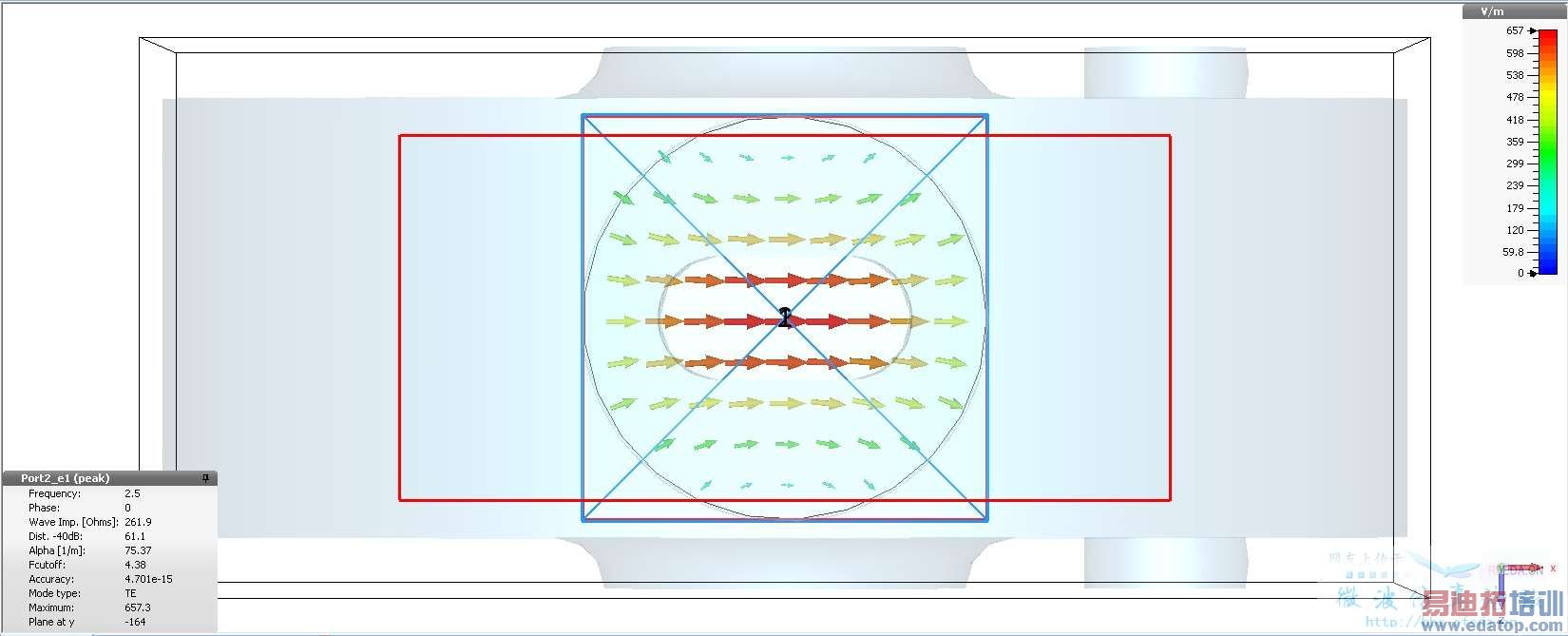

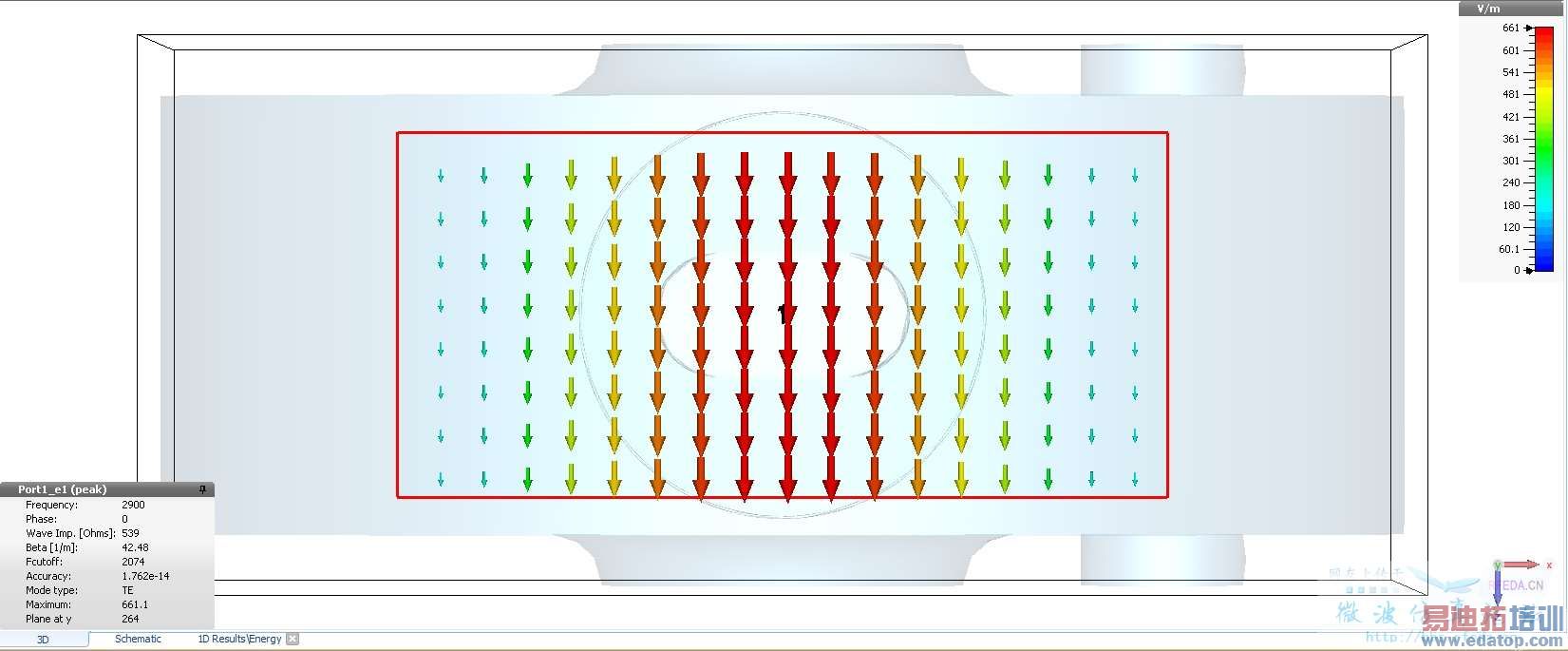

基本就是1，全反射，腔體不工作?？赡艿脑蚴鞘裁茨兀靠纯炊丝趯傩裕?
也就是說，這個腔體在端口1只工作到2.07 GHz，再高的頻率就沒有意義了。把頻率改為0-3 GHz：

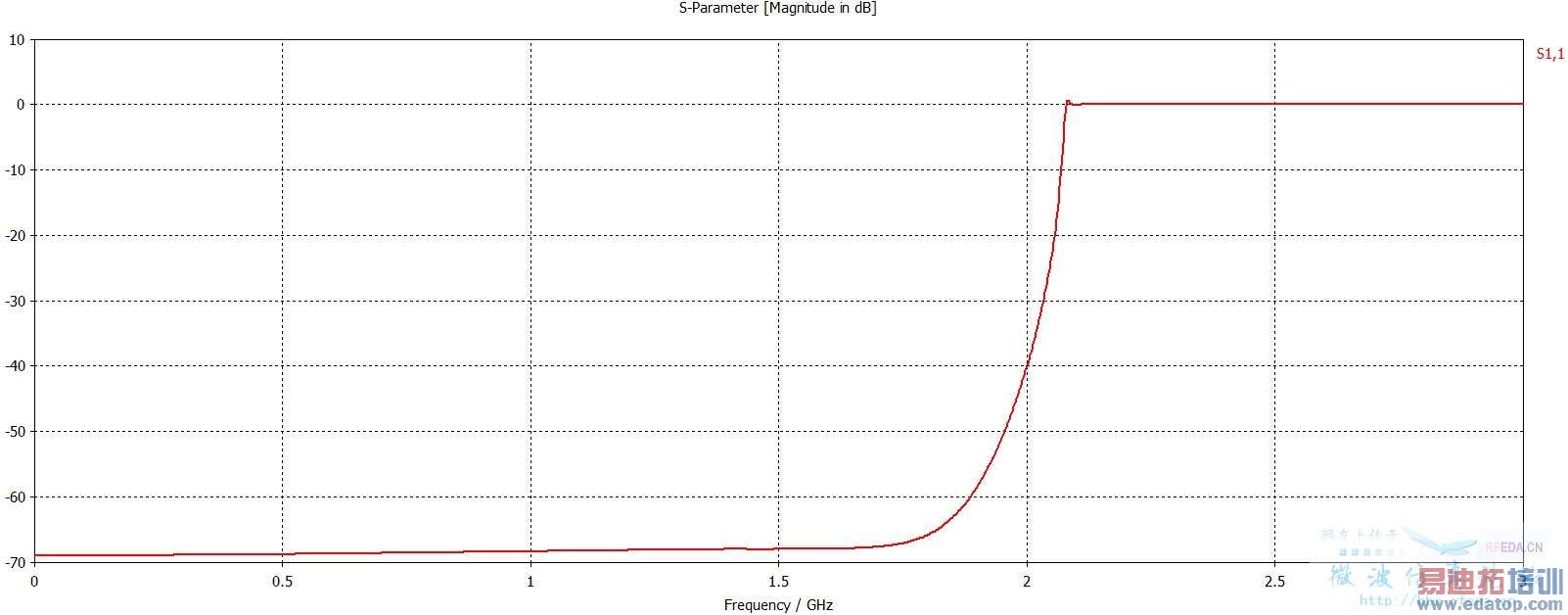

得到的S11：

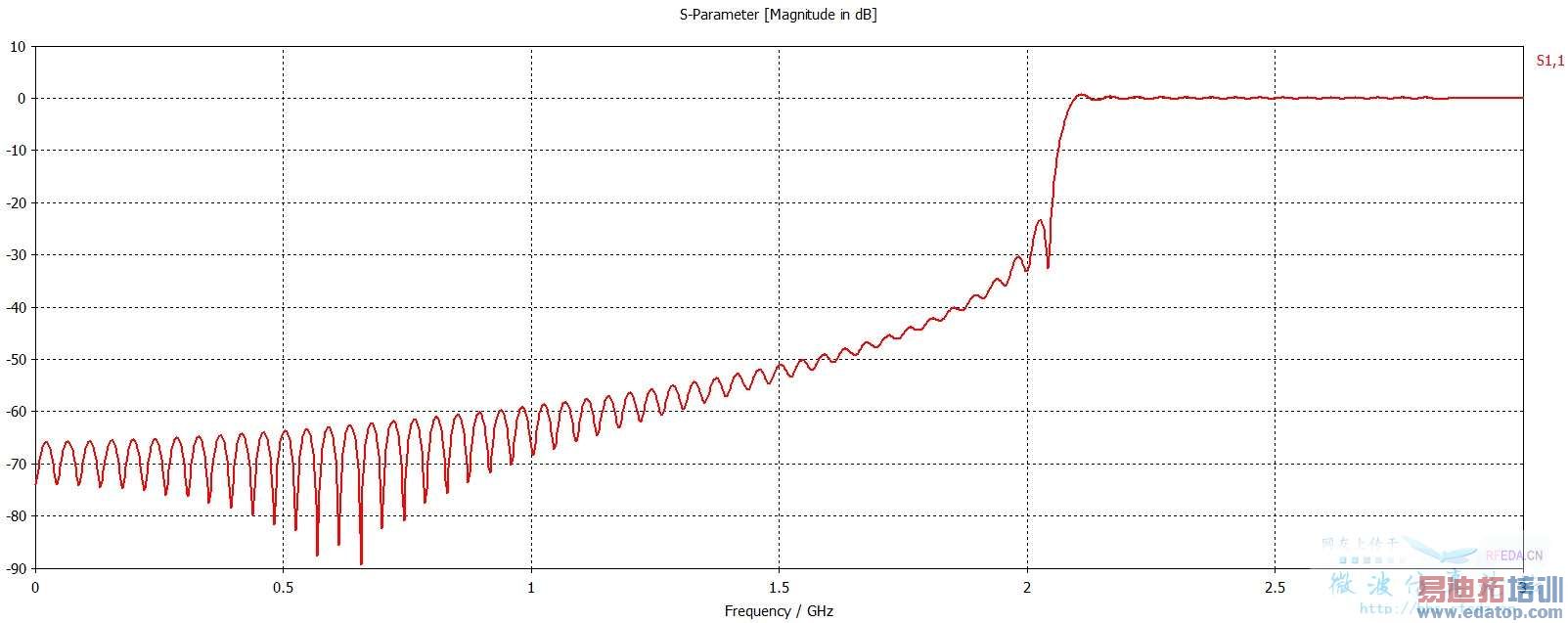

使用AR-Filter：
以下只是其它的驗證：
如果給腔體另一端也添加一個端口：
端口1的屬性不變，端口2的屬性：
說明端口2可以工作到4.38 GHz。仿真頻率設置為0-5 GHz，得到的S11：

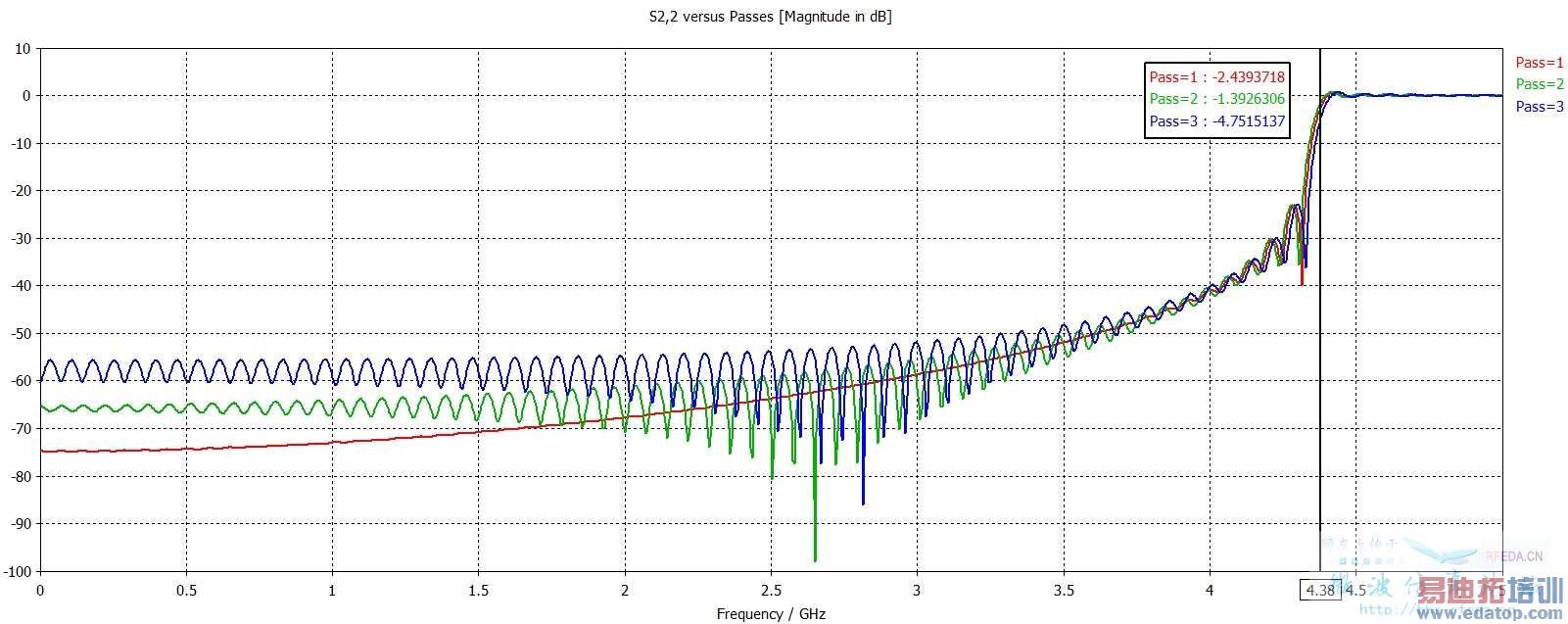

S22：
對于腔體仿真必須注意器件的截止頻率。
收兵回營！
