CST MS中線纜仿真

在CST MS 中，outputs 中的“path integrals”與wire properties 中的“output”在計算線纜終端時的電流和電壓值有什么區別嗎？

沒用過這功能?！，F(xiàn)在2013版本了，MS工作室已經沒有了。

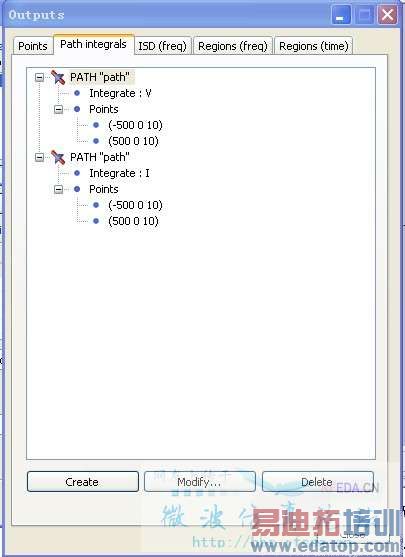

Path是個積分值。且Path不是一個參與仿真的實體，僅僅是個"路徑"
而Wire是實際參與仿真的實體，是“線纜”。

印象中我用過一次Path，但想不起來是什么時候了。

謝謝！那我要是想要監測線纜終端的電流值，是要用哪一個來計算是對的呢？

如果你就是實際有那么一根線纜需要監測，那當然是wire啦

非常感謝！還想請教一下，如果線纜兩端與金屬體接觸，可以認為線纜時接地的嗎？還有就是關于circuits中的設置問題，需要在線纜的兩個點之間加入元件，如電感、電阻等，那加入之后，這個電路是與線纜并聯的關系嗎？還是只是賦予線纜這樣的屬性？

接地這個概念不同的人的理解是不一樣的。你說的接地是指電勢為0的參考點還是“地”？

circuits的元器件應該是串聯到線纜上吧。。。

電勢為0的參考點與“地”有什么區別嗎?這是如何設置的？一般情況下，應該選擇哪一種？

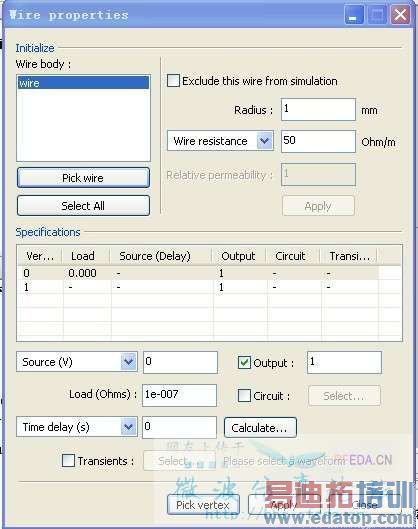

可以在wire屬性里面進行設置，設置各種電阻電容，監視電流輸出

可是我怎么只能設置電阻？wire 里面得circuit是怎會使用的？看來套裝叢書，可是里面解釋的不是很詳細。
