CST電力電纜電磁輻射（RE）分析，建模時的激勵信號設置問題
叢書15的算例08按步驟一步步進行建模過程中，遇到一個問題：

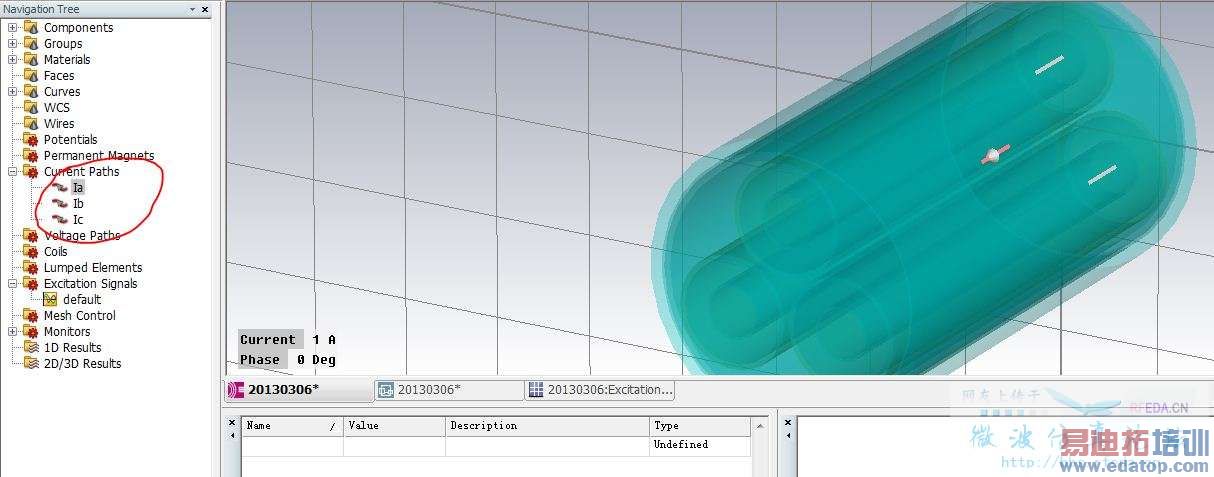

芯線所施加的激勵源Ia、Ib、Ic,如下圖所示，未自動出現在Excitation Signals中，而僅僅是出現在Current Path中，Excitation Signals中只有默認的default.
我用的是CST 2012. 反復建模都存在這個問題。那么，是教材遺忘了步驟，還是版本不一致的原因？
請大神們支招，謝謝
朋友你好，我也遇到這個問題和你一抹一樣。請問你現在找到答案了否？
我設置求解器為低頻時域
激勵信號需要自己定義，可以自定義正弦，也可以導入txt文本，需要對三個進行分別定義
default signals 可以修改嗎？比如修改為雙指數函數。
你好，您也許誤會樓主和我遇到的問題了。我們遇到的問題誠如樓主圖片描述的，是所添加的電流無法出現在激勵列表中。因此就更無從定義激勵信號了。
請問你看這是什么原因。

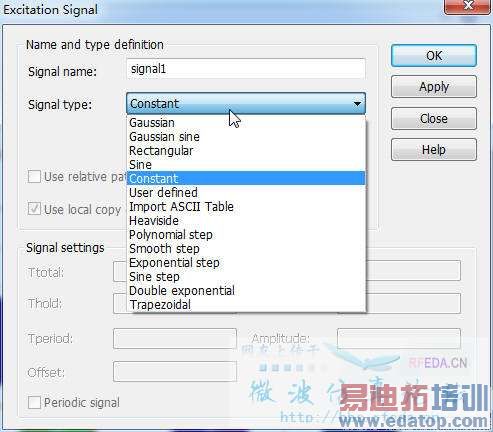

首先，你得在excitation signal里自定義激勵。

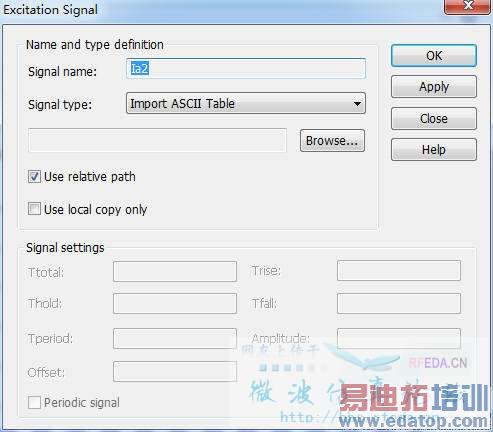

在這個例子里，實際的激勵是外部導入的。

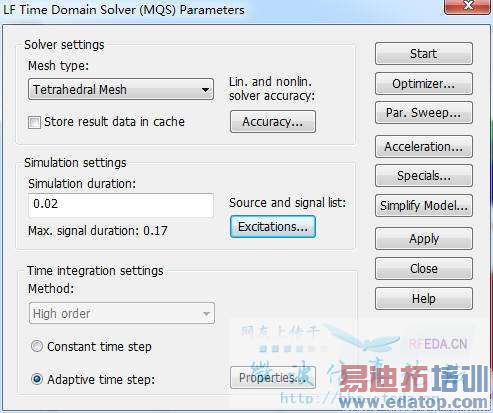

然后你要設置LT求解器里的excitations

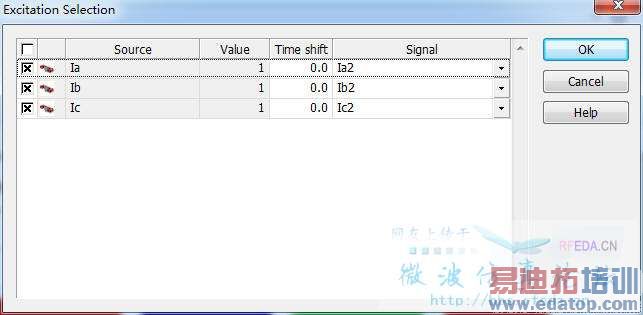

在里面把每一個電流的激勵都定義成你第一步設置的excitation signals
謝謝，今晚就試試看！
