誰能幫我看看這個端口是怎么設置的？

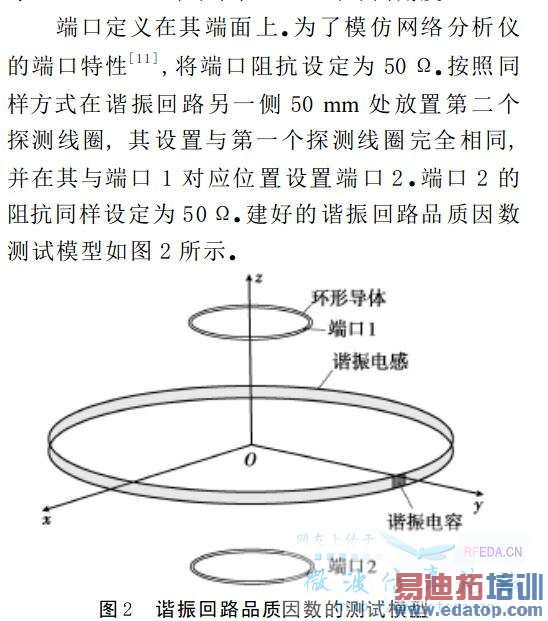

請問這里面的端口1和端口2怎么設置呢？哪位朋友能給個指導？
補充一下：端口1 2 都是lump port，現在我的問題時不能夠正確設置這個端口，造成仿真不能持續進行下去。請給個指導！謝謝！
提示什么錯誤？
你的端口是不是弧面，導致無法繪制積分線，也就是端口激勵的方向
最好是的平面
Port refinement, process hf3d error: Too few conductors were found on port 1. There should be one conductor for each terminal, with one additional reference conductor. Unintentional contact between conductors may cause this error這是提示的錯誤！我這個是一個355度的銅圓環和5度的真空 想把端口設置在5度的真空這一塊！我現在的端口添加在銅環截面上的，但是總是出現這個錯誤，不知道該怎么設置端口？請您給個指導
等大神講解
集總端口兩側必須與導體接觸，你看把HFSS文件用附件給大家看看
模型已上傳，就是不知道激勵怎么去設置才算正確？請指教
模型文件 1 您看看 里面的激勵是我設置的 不正確
你是想給銅環加個激勵，通電流吧，那激勵應該加在銅環兩端之間。
不能將一側端面設為激勵，你那么加首先激勵兩端沒有和金屬接觸，然后導體內部沒有電場，不能傳遞電磁波，你那么設置沒有意義
見附件。 2
對對對。。那應該怎么設置激勵通電流呢？您能給個設置步驟或者模型嗎？看不到S曲線里面的波谷波峰呀
