弱弱地問下,怎么樣畫出交叉極化圖出來.

怎么樣畫出交叉極化圖出來.
想比較天線的交叉極化的程度,用hfss能不能把它的方向圖畫出來啊.
請問如何處理,謝謝!!

我看到過有的文獻是在同一矩形圖里同時畫上GainPhi和GainTheta,用這個來看天線的交叉極化特性.

我也這么想的.這么畫出來的不知道有沒有說服力.
文獻上那些交叉極化直角坐標圖也不知道他們怎么弄出來的.莫非是測試出來的數據畫上去的???

這個hfss里有啊。

把這兩個畫在一幅矩形圖里就行。
能否把文獻上傳？我想看看你說的到底是什么樣子

把圖放上來請教wwwjjjsss.
問下那個虛線極化圖怎么畫出來的.萬分感謝!!!

就用3樓說的那種方法就可以畫出來，那個主峰就是方向圖主波束，所以畫時要在Sweeps里面把角度對準主輻射方向。
但我想問下：線極化天線如果設計的好的話，用那樣畫出的曲線就一定相差很多吧？哈哈

我有一個關于交叉極化很奇怪的問題
在很多文獻中，交叉極化都是和共面極化一起在一個圓圖中給出的
那么請問那個GAINPHI和GAINTHATE是代表這兩個嗎？？
我發表了一篇論文，就是這么給出的
但是我總是覺得不太對勁呢，上面的高手幫忙解釋一下好嗎？？
謝謝啦

這是我的理解.舉個例子吧:我仿了一個八木天線(方向性不好,和偶極子沒什么兩樣,只是借這個看極化

)
從圖1可以看到天線的放置情況.如果xy面是水平面的話,天線就該是水平極化,這時天線增益就應該主要是GainPhi,而GainTheta應該很小.

下面來驗證一下:在主方向上,

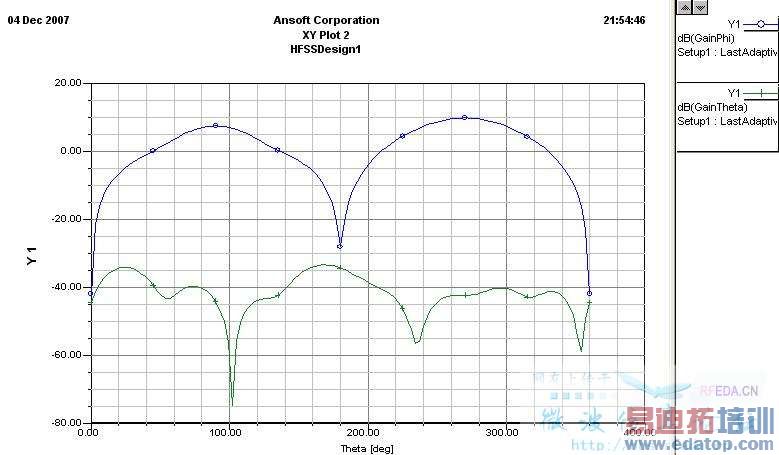

先看主極化,也就是看xy平面的GainPhi,見圖2藍線,可以看到這個分量很大(基本和GainTotal相等).
再看交叉極化,就是看yz平面的GainTheta,見圖2綠線,可以看到這個分量很小.
我想這樣可以表明天線的極化情況.

to bandzyy:

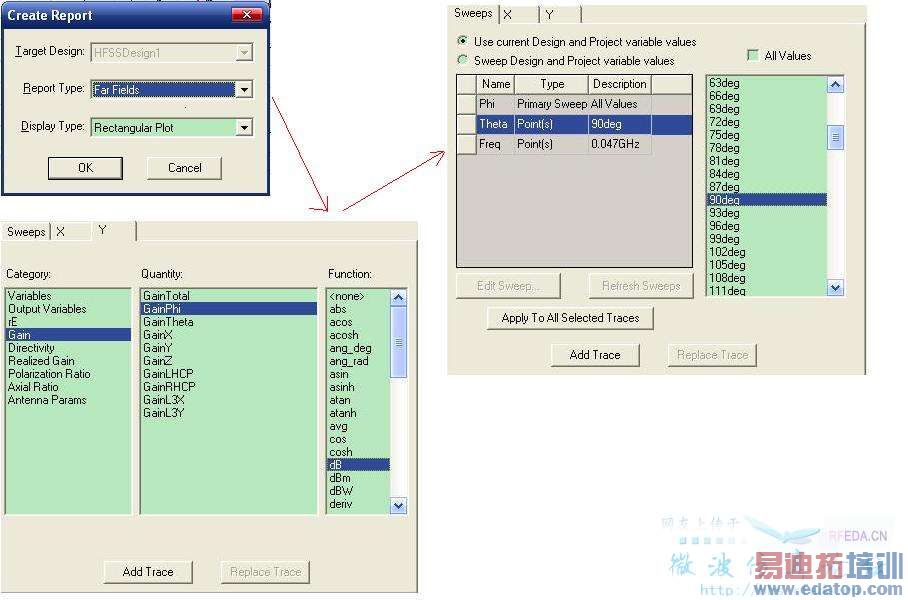

我想你的圖應該是這么畫的吧.是不是不太清楚操作步驟呢?下面是具體步驟:

GainTheta的方法和GainPhi的一樣,不過主掃描面要變成theta,phi設為90.
