當分析設計時,ADS使用數組存儲你輸入的仿真信息。你可以使用Data Display窗口顯示這些信息以便分析。Data Display窗口還可以被用來從其他源如一個網絡分析儀輸入的數據。
在Data Display窗口中你可以:
l 以多種圖表和格式顯示數據
l 使用標記讀取曲線上特定點的數據
l 使用方程式表現對數據的處理
l 用文本及插圖注釋結果
如果你做了以下幾步之一(或者如果這些你一個也沒有做但有一個空白的數據顯示窗口打開著),一旦仿真結束,數據會自動顯示:
l 仿真前指定一個數組并且顯示
l 使用一個模擬/RF仿真的原理圖模板
l 在接收器的繪圖參數中指定矩形為信號處理仿真
創建數據顯示

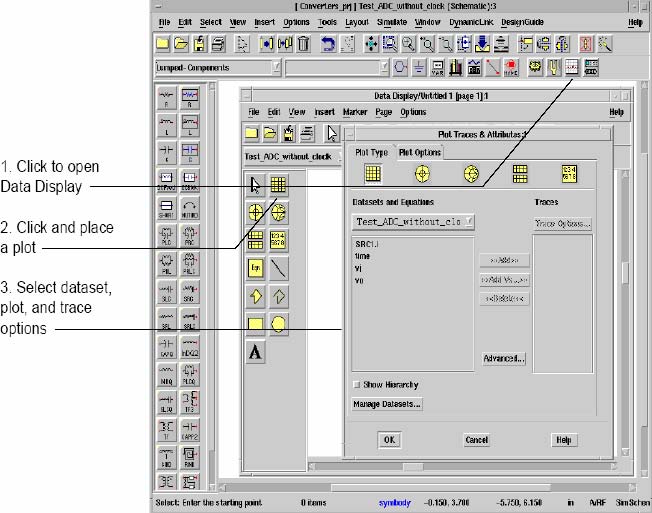

創建一個數據顯示的基本過程如圖所示:
1. 選擇包含你想要顯示數據的數組
2. 為顯示選擇繪圖類型
3. 為顯示挑選數據變量
4. 選擇顯示的掃描類型
為了更好地顯示,你還可以添加:
l 用來識別指定的數據點的標記
l 用文本和插圖來注釋
如果你使用模板創建一個你已經仿真了的設計,用來為數據分析創建的顯示的初始設置和配置已經為你自動進行了。
創建一個數據顯示:
查看結果
可以從主窗口、原理圖窗口或布局圖窗口查看仿真結果選擇Window > Open Data Display 并使用對話框載入及打開結果。
仿真結果顯示如下圖:
使用函數
你可以利用等式對仿真中產生的數據的進行操作。這些等式使用基于AEL,Application Extension 語言的函數很有創造性。

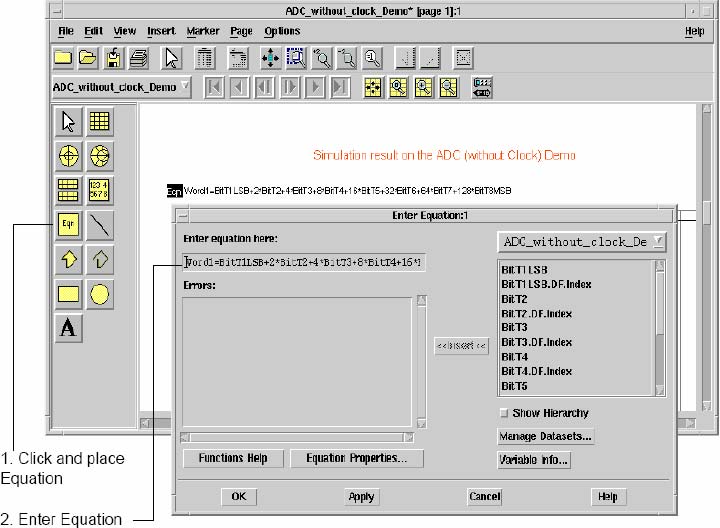

創建并插入一個等式如下圖:
