ADS提供可以添加和配置的控制器來仿真、最優化及檢測你的設計。

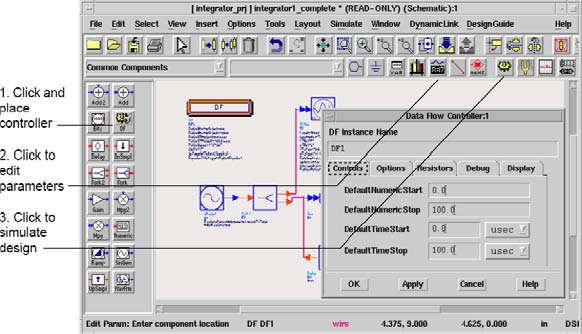

一個DSP設計仿真需要一個數據流控制器,同時一個模擬/RF設計仿真需要一個或更多各種控制器。你可以添加并配置合適的控制器或者插入包含合適控制器的模板(在原理圖窗口中選擇Insert>Template)。
仿真一個設計……

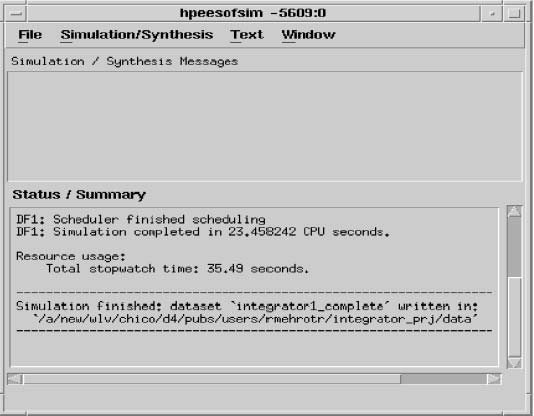

仿真的狀態顯示在一個信息窗口中。
模擬/RF電路仿真
模擬/RF仿真通過明確地描述電路方程體系并求其數字解來計算電路對一個特定激勵的響應。每個仿真技術如下完成這項分析。
DC分析
求解非線性普通微分方程(ODEs)的系統
求得一個平衡點
所有時間導數是常數(0)
非線性代數方程系統
暫態分析
求解非線性普通微分方程(ODEs)的系統
用一個有限微分近似值替代時間導數(綜合法)
非線性代數方程系統序列(一個系統在不同時間點)
諧波平衡(HB)
求解非線性普通微分方程(ODEs)的系統
穩態方法
由截短傅立葉序列近似的解
在頻域中,非線性ODEs系統變?yōu)榉蔷性代數方程系統
求解非線性代數方程
使用Newton-Raphson運算法則(牛頓法則)求解非線性代數方程的方法如下:
問題轉換為一組線性方程系統
二次收斂逼近解法(每次迭代得誤差平方)
Momentum 仿真、優化設計及圖形化顯示結果
Momentum包括仿真、優化設計及圖形化顯示,用來仿真多層高頻電路板、天線、混合器、多片模塊和綜合電路的特性。
Momentum使你可以:
當電路模型范圍超出或模型不存在時仿真
識別元件間寄生耦合
超出簡單的分析及確定設計電路特性自動檢測
圖形化電流流程并且3維顯示遠場輻射
Momentum是一種電磁仿真器,可以計算普通平面電路的S參數,如微帶線、槽形線、帶狀線、共面波導及其他布局技術。
Momentum Optimization自動改變幾何參數幫你達到最佳結構來滿足電路或元件特性目標。
Momentum Visualization提供一個仿真結果的3維透視畫法使你能夠查看并激勵導體和槽縫中的電流,并且查看遠場輻射圖的2維及3維表示。
仿真控制器
基于將要仿真的設計類型和想要分析的種類,給設計添加一個或多個仿真控制器。 仿真器功能描述 典型使用 數據流控制器 所有信號處理設計 獲取小信號傳輸參數如電壓增益、電流增益及線性噪聲電壓和電流。 放大器 振蕩器 放大器 利用非線性諧波平衡技術來找在頻域穩定狀態的解決辦法。 振蕩器 功率放大器 無線電收發機 振蕩器 功率放大器 無線電收發機 鎖相環 混頻器 功率放大器 開關電路
使用Agilent Ptolemy仿真器控制數字信號處理的數字及時鐘信號的混合信號。
DC仿真控制器
對于所有RF/模擬仿真是基本的。它表現為一個拓?fù)錂z查及一個DC操作點的分析。
所有RF/模擬設計
AC仿真控制器
濾波器
S參數仿真控制器
提供S參數、線性噪聲參數、跨導及導納?梢杂脕磉_(dá)到AC仿真的很多目的。
濾波器
諧波平衡仿真控制器
混頻器
電路封裝仿真控制器
利用混合頻域-時域分析技術來得到對復雜信號如數字調制RF信號的快速、完整的分析。
混頻器
LSSP仿真控制器
執行大信號S參數分析來描述非線性行為。附隨的P2D仿真器可以加快隨后的分析。
功率放大器
XDB仿真控制器
尋找一個用戶定義的增益壓縮點,在那一點上實際功率曲線偏離理想線性功率曲線。
功率放大器
瞬態仿真控制器
完全在時域中利用一個簡化的模型解決非線性電路來說明分布式元件的頻率響應。
混頻器
