RJ45電路基礎知識

一、網線介紹

    雙絞線由兩根絕緣銅導線相互纏繞而成。兩根絕緣的銅導線按一定密度互相絞在一起，可降低信號干擾的程度，每一根導線在傳輸中輻射的電波也會被另一根線上發出的電波抵消。把一對或多對雙絞線放在一個絕緣套管中便成了雙絞線電纜，在局域網中常用4對雙絞線組成的。

1.1、UTP與STP

1.1.1、UTP（非屏蔽雙絞線）：

非屏蔽雙絞線抗干擾能力較差、誤碼率高，但由于價格便宜、安裝方便、故廣泛應用于電話系統和計算機網絡中，成為最普遍的傳輸媒體。

1.1.2、STP（屏蔽雙絞線）：

屏蔽雙絞線的外面有一個金屬構成的屏蔽層，其內部結構與非屏蔽雙絞線相同。屏蔽雙絞線的誤碼率明顯低于非屏蔽雙絞線，還可以比非屏蔽雙絞線支持更遠的距離，更高的傳輸率和連接更多的網點，但價格相對也就貴很多。

1.1.3、雙絞線標準：

技術指標參數

1.2、CAT3、CAT5、CAT6什么意思

1.2.1、三類線（CAT3）應用范圍：

指在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，最高傳輸速率為10Mbps（10Mbit/s），主要應用于語音、10Mbit/s（10BASE-T)和4Mbit/s，最大網段長度為100m，采用RJ形式的連接器，目前已淡出市場。

1.2.2、五類線（CAT5）應用范圍：

該類電纜增加了繞線密度，外套一種高質量的絕緣材料，線纜最高頻率帶寬為100MHz,最高傳輸速率為100Mbps（100Mbit/s），用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要應用于100BASE-T和1000BASE-T網絡，最大網段長度為100m，采用RJ形式的連接器，這是最常用的以太網電纜。

  超五類線（CAT5e）：具有衰減小、串?dāng)_小，具有更高的衰減與串?dāng)_比值（ACR）和信噪比（SNR）、更小時延誤差，性能得到很大提高，超五類線主要應用于1000Mbps以太網。

1.2.3、六類線（CAT6）應用范圍：

該類電纜的傳輸頻率1MHz-250MHz之間，六類布線系統在200MHz時綜合衰減串?dāng)_比(PS_ACR)應該有較大余量，它提供2倍于超五類線的帶寬。六類布線的傳輸性能遠遠高于超五類線標準，最適用于傳輸速率高于1Gbps的應用。改善了串?dāng)_與回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極其重要的。

六類線標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超標90m，信道長度不能超過100m。超六類線（CAT6e）：此類線傳輸帶寬介于六類線與七類線之間，傳輸頻率為500MHz，傳輸速率10Gbps，標準外徑為6mm。

二、以太網電路構成

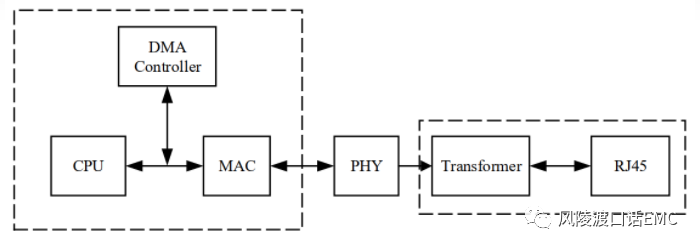

以太網電路主要包含：CPU、MAC控制器、PHY芯片、網絡變壓器和RJ45接頭組成，有的系統會有DMA控制。一般的系統中CPU和MAC以及DMA控制器都是集成在一塊芯片上的，為了節省空間簡化設計，很多時候網口的變壓器和RJ45的接頭集成在一起。

        終端系統以太網電路設計

2.1、RJ45端口

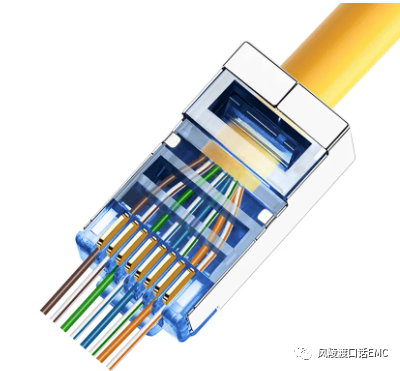

RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。連接器由插頭（8P8C接頭，水晶頭）和插座組成。如下圖所示：

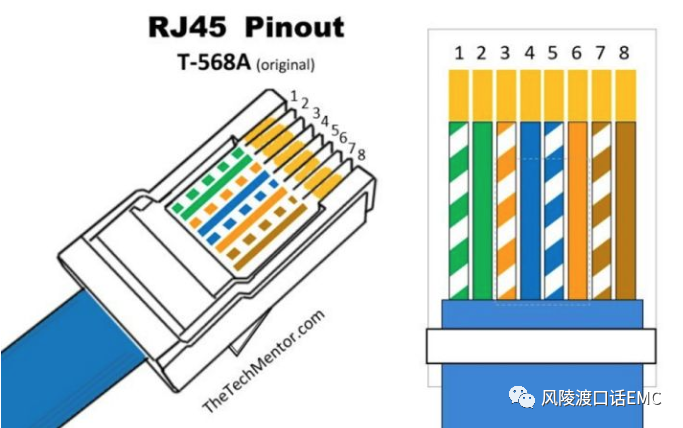

關于接頭引腳定義，目前存在兩種標準：T568A和T568B（最通用）。這兩者的主要區別是橙色和綠色雙絞線進行了交換，如下圖所示：

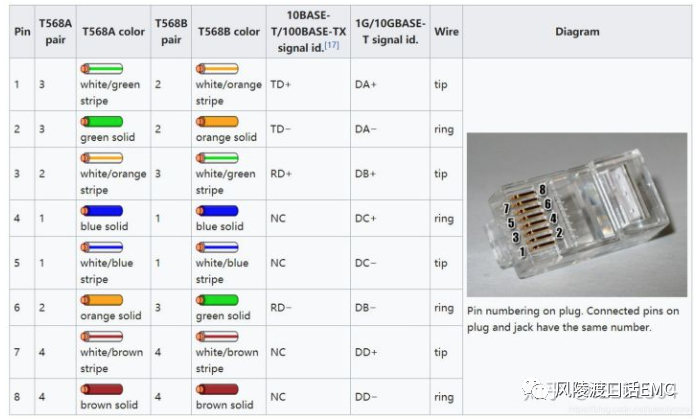

設計這兩種標準只是在線纜顏色上有所區別，目的是在線纜側實現交叉互連。網絡直通線常用于異種網絡之間的互連（比如計算機交換機之間），交叉線常用于同種網絡之間的互聯（比如計算機與之間）。不過現在PHY芯片大部分具有自動交叉（auto MDIX）的能力,只需要直連即可。不同網絡速率及網絡介質下引腳作用也不相同，如下圖示意：

2.2、網絡變壓器的組成與作用

2.2.1、什么是網絡變壓器：

網絡變壓器也稱網絡隔離變壓器，或稱數據泵，主要應用于路由器、網卡、集線器、網絡交換機。其主要作用如下：信號耦合、阻抗匹配、電氣隔離、共模干擾抑制

電氣隔離：

  網線長距離傳輸會有很大直流分量損失；如果外部網線與PHY芯片直接相連的話，電磁感應（打雷）和靜電，很容易造成芯片的損壞。其次設備接地點不同、電網環境不同會導致發射端與接收端0V電平不一致，可能會導致很大的電流從電位高的設備流向電位低的設備。網絡變壓器將PHY送出的差分信號用差模線圈耦合濾波以增強信號，并通過電磁場轉換耦合到接收端。網絡變壓器本身耐壓設計就2KV~3KV,也起到防雷作用。

共模抑制：

網絡隔離變壓器具有電氣隔離，也可以隔離低頻差模干擾、共模干擾，但由于變壓器初次級之間寄生電容的存在，較高頻率的噪聲同樣被耦合到接收端，造成電信端傳導騷擾測試、電信端輻射測試不達標。

2.2.2、網絡變壓器的主要參數：

網絡變壓器的主要參數：開路電感、漏電感、直流電阻、變壓器變壓比、雜散電容、插入損耗、反射損耗、串?dāng)_、共模抑制比、隔離電平等。

開路電感（Open Circuit Inductance）：

當變壓器二次側開路，測量到一次側的電感。

漏感（Leakage Inductance）：

當變壓器二次側短路，測量到一次側的電感。

雜散電容（Inter-winding Capacitance):

當變壓器一次側與二次側之間的分布電容。

變壓器變壓比（Turns Ratio）:

當變壓器一次側與二次側的圈數比。

插入損耗（Insertion Loss）:

是指經過網絡變壓器的信號能量衰減。

反射損耗（Return Loss）:

反射損耗是用來描述實測阻抗與標準阻抗不匹配的程度，即包括幅值不同又包括相位的不同，反射損耗的表達式如下：

串?dāng)_（Crosstalk)

是指一個信號通道的無用信號耦合到另一個信號通道的大小。

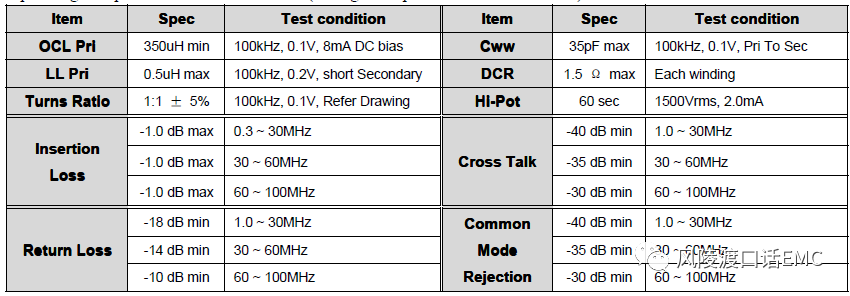

具體參數如下圖所示：

2.2.3、網絡變壓器電路組成：

中心抽頭、網絡變壓器、共模電感。（可選）、自耦變壓器（可選）

                                                 網絡變壓器電路組成

中心抽頭作用：

  網絡變壓器中心抽頭主要有兩個作用：通過提供差分信號線上共模噪聲的低阻抗回流路徑，降低線纜上共模電流和共模電壓。對于某些收發器提供一個直流偏置電壓或功率源。

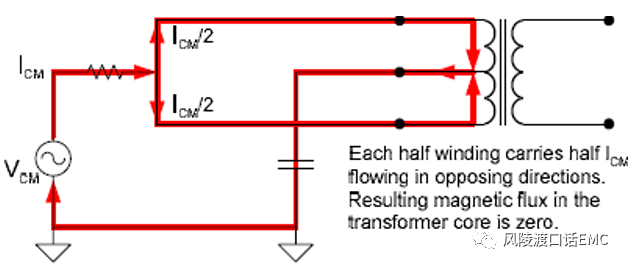

網絡變壓器中心抽頭電路原理

所以對于不同的問題頻率點，我們可以選擇不同的電容值提供低阻抗返回路徑，對于不同芯片、不同PCB板，容值的最佳選擇需實際嘗試。

共模電感的應用：

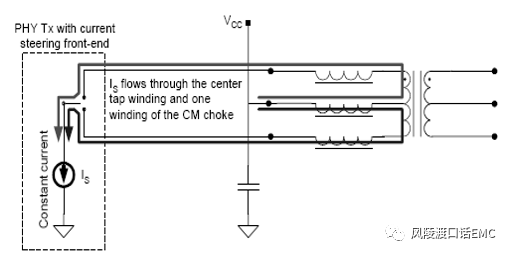

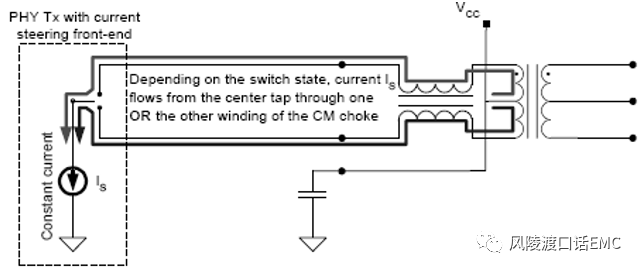

網絡變壓器集成的共模電感可以有效抑制共模電流引起的EMI問題，但需要特別注意共模電感的放置，如果放在芯片側則不適用于電流驅動型的芯片，如下圖所示，當有用的信號電流流過共模電感一個線圈，或在兩個線圈中電流方向相同的時候，共模電感磁芯中的磁力線不能互相抵消，此電感會對有用信號產生，從而影響有用信號。

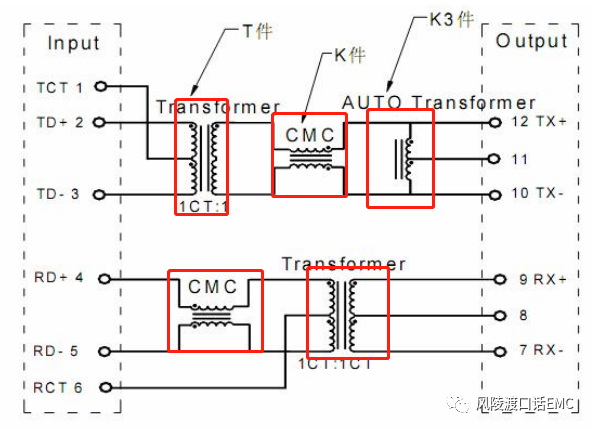

    為解決電流驅動型芯片共模電感放置芯片側影響有用信號傳輸?shù)膯栴}，三線共模電感應運而生。流過中心抽頭線圈中的電流與有用信號線圈中的電流磁場互相抵消，減小線圈阻抗，保證有用信號的質量，3線共模電感如下圖所示：

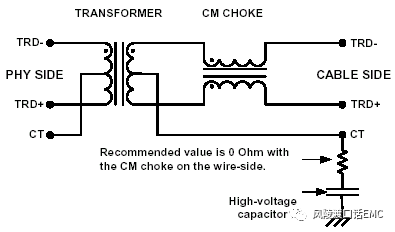

對于電流驅動型PHY芯片，共模電感要放于線纜側，如下圖應用。自耦變壓器用于混合模式的端接。

2.3、Bob Smith電路

  Bob Smith電路主要有兩個作用：提供網口任意兩對差分信號間150ohm的阻抗匹配；可以為共模信號提供低阻抗回流路徑。

基于第一種功能作用，可以清楚地看到共模電感放在電纜側時是不能滿足Bob Smith電路的阻抗匹配要求，如下圖所示：

此時Bob Smith匹配電阻不是150ohm，而變成Z=75ohm*2+ZCMC*2，不能滿足阻抗匹配要求，所以共模電感不能放在電纜側，如果要放在電纜側，則需要額外增加自耦變壓器，如下圖所示：

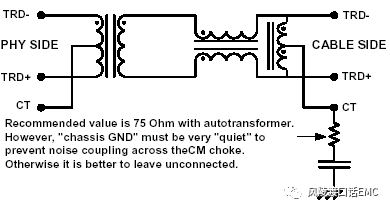

基于第二種功能作用，要想在較寬頻率范圍內獲得低阻抗，需要控制連線阻抗，保證Bob Smith電路低阻抗連接。針對不同的問題頻率點還可以適當Bob Smith電路電容的容值。其作用與中心抽頭電容類似，但因為其串聯75ohm電阻，并且其是高壓電容，容值能選擇的范圍有限，但也可以成為調整解決網絡EMC問題的一個方面。

2.4、MAC&PHY芯片電路

2.4.1、MAC：

MAC即Media Access Control,即媒體訪問控制子層協議。該協議位于OSI七層協議中數據鏈路層的下半部分,主要負責控制與連接物理層的物理介質。在發送數據的時候，MAC協議可以事先判斷是否可以發送數據，如果可以發送將給數據加上一些控制信息，最終將數據以及控制信息以規定的格式發送到物理層;在接收數據的時候，MAC協議首先判斷輸入的信息并是否發生傳輸錯誤,如果沒有錯誤,則去掉控制信息發送至LLC層。該層協議是以太網MAC由IEEE-802.3以太網標準定義。

2.4.2、PHY芯片：

PHY是物理接口收發器，它實現物理層，IEEE-802.3標準定義了以太網PHY。包括MII/GMII(介質獨立接口)子層，PCS(物理編碼子層)，PMA(物理介質附加)子層，PMD(物理介質相關)子層，MDI子層。它符合IEEE-802.3k中用于10BaseT(第14條)和100BaseTX(第24條和第25條)的規范。PHY在發送數據的時候，收到MAC過來的數據(對PHY來說，沒有幀的概念，對它來說，都是數據而不管什么地址,數據還是CRC。對于100BaseTX因為使用4B/5B編碼,每4bit就增加1bit的檢錯碼)，然后把并行數據轉化為串行流數據，再按照物理層的編碼規則把數據編碼，再變?yōu)槟M信號把數據送出去,收數據時的流程反之。

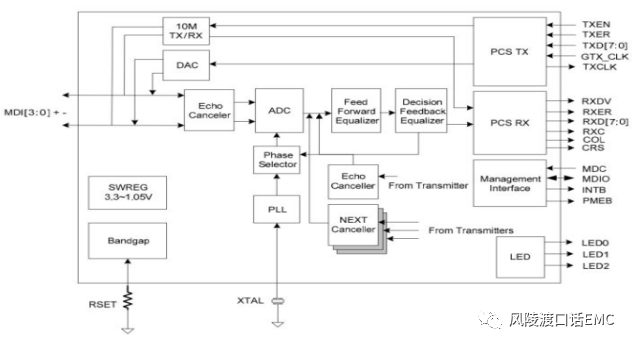

RGMII PHY芯片內部原理框圖

2.4.3、MII、RMII、GMII、RGMII：

MII接口簡介:

MII即“媒體獨立接口”，也叫“獨立于介質的接口”。它是IEEE-802.3定義的以太網行業標準。它包括一個數據接口，以及一個MAC和PHY之間的管理接口。RMII全稱為“簡化的媒體獨立接口”，是IEEE-802.3u標準中除MII接口之外的另一種實現。

MII接口信號定義:

MAC 通過MIIM 接口讀取PHY 狀態寄存器以得知目前PHY 的狀態。連接速度、雙工的能力等。也可以通過 MIIM設置PHY的寄存器達到控制的目的。流控的打開關閉、自協商模式還是強制模式等。MII以4位半字節方式傳送數據雙向傳輸，時鐘速率25MHz。其工作速率可達100Mb/s。當時鐘頻率為2.5MHz時，對應速率為10Mb/s。MII接口雖然很靈活但由于信號線太多限制多接口網口的發展，后續又衍生出RMII，SMII等。

RMII接口簡介：

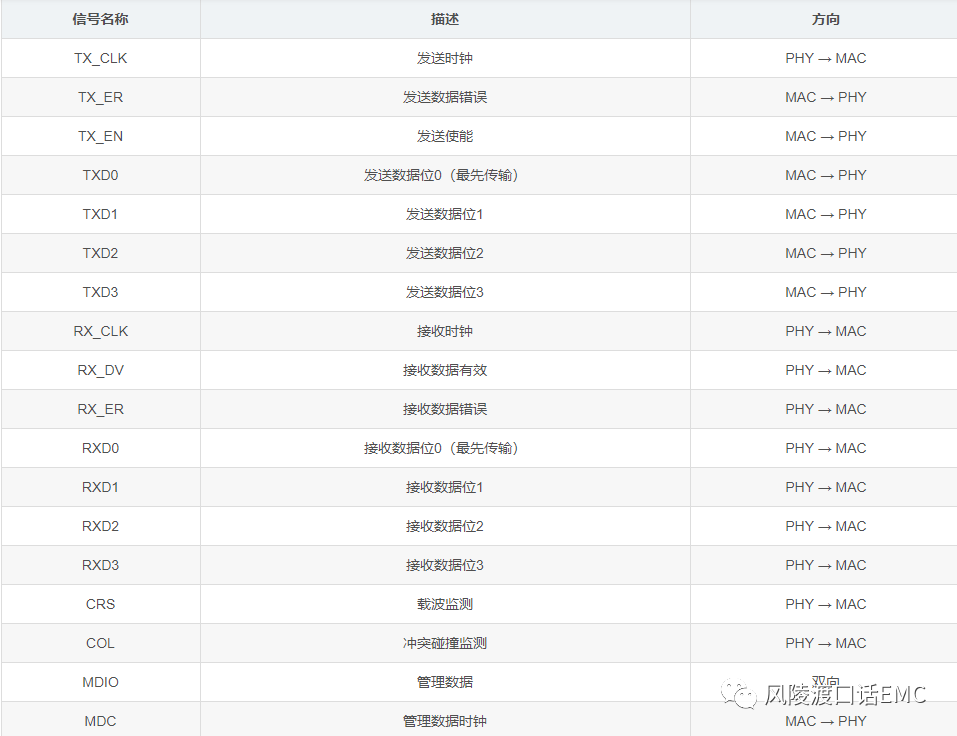

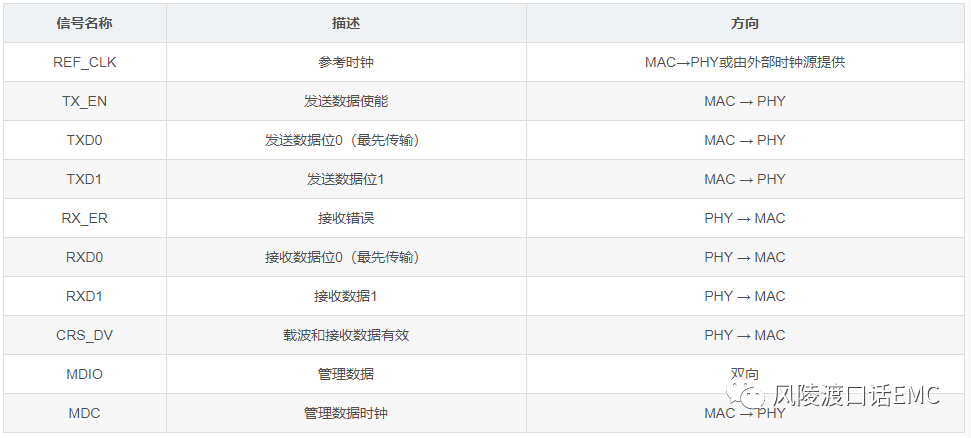

RMII(Reduced Media Independant Interface),精簡MII接口，節省了一半的數據線。RMII收發使用2位數據進行傳輸，收發時鐘均采用50MHz時鐘源。信號定義如下：

 GMII接口簡介：

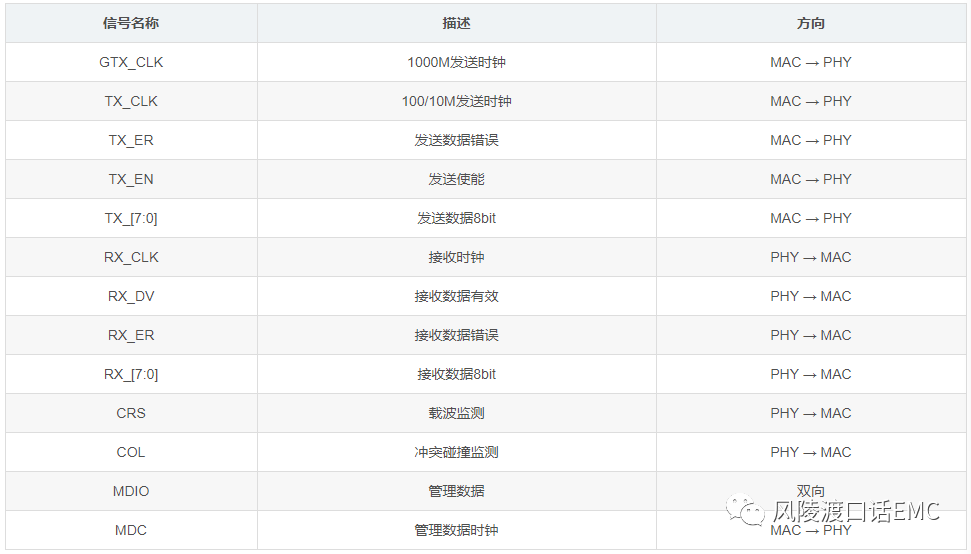

GMII(Gigabit Media Independant Interface)千兆MII接口，GMII采用8位接口數據，工作時鐘125MHz，傳輸速率可達1000Mbps。同時兼容MII所規定的10/100 Mbps工作方式。GMII接口數據結構符合IEEE以太網標準，該接口定義見IEEE 802.3-2000。信號定義如下：

SMII接口簡介：

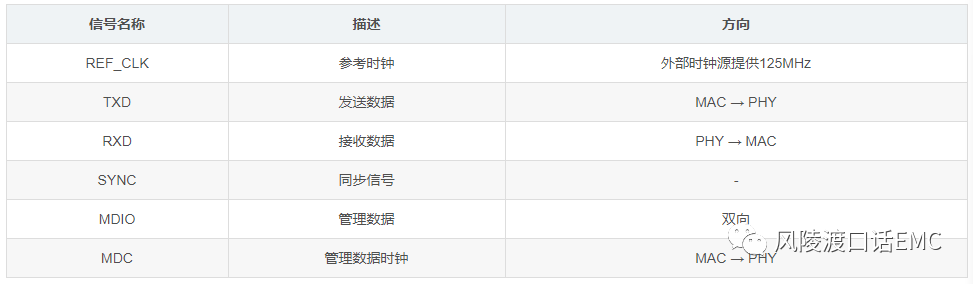

SMII(Serial Media Independant Interface),串行MII接口，它包括TXD,RXD,SYNC三個信號線，共用一個時鐘信號，時鐘信號是125MHz,信號線與此時鐘同步,信號定義如下：

RGMII接口簡介：

RGMII(Reduced Gigabit Media Independant Interface),精簡GMII接口。相對于GMII相比，RGMII具有如下特征：

?發送/接收數據線由8條改為4條

?TX_ER和TX_EN復用，通過TX_CTL傳送

?RX_ER與RX_DV復用，通過RX_CTL傳送

?1 Gbit/s速率下，時鐘頻率為125MHz

?100 Mbit/s速率下，時鐘頻率為25MHz

?10 Mbit/s速率下，時鐘頻率為2.5MHz

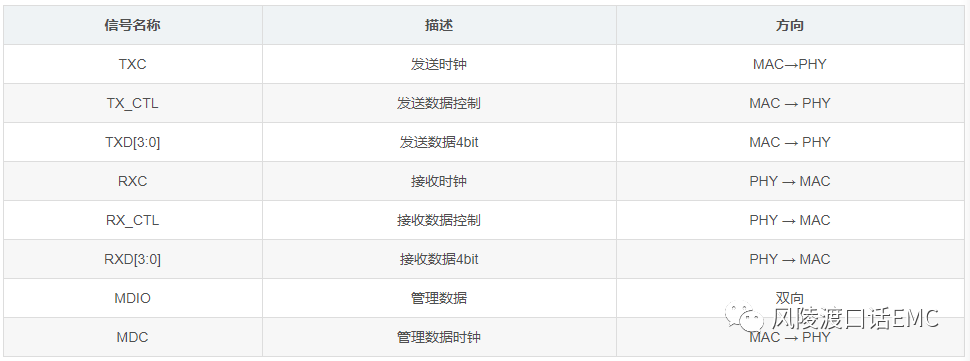

信號定義如下：
