電磁兼容測試實質介紹

        我們都知道，各種運行的電力設備之間以電磁傳導、電磁感應和電磁輻射三種方式彼此關聯并相互影響，在一定的條件下會對運行的設備和人員造成干擾、影響和危害。那么，對各種設備進行電磁兼容測試就成為非常重要的環節。各類電磁兼容測試的實質我們?yōu)槟偨Y(jié)如下：

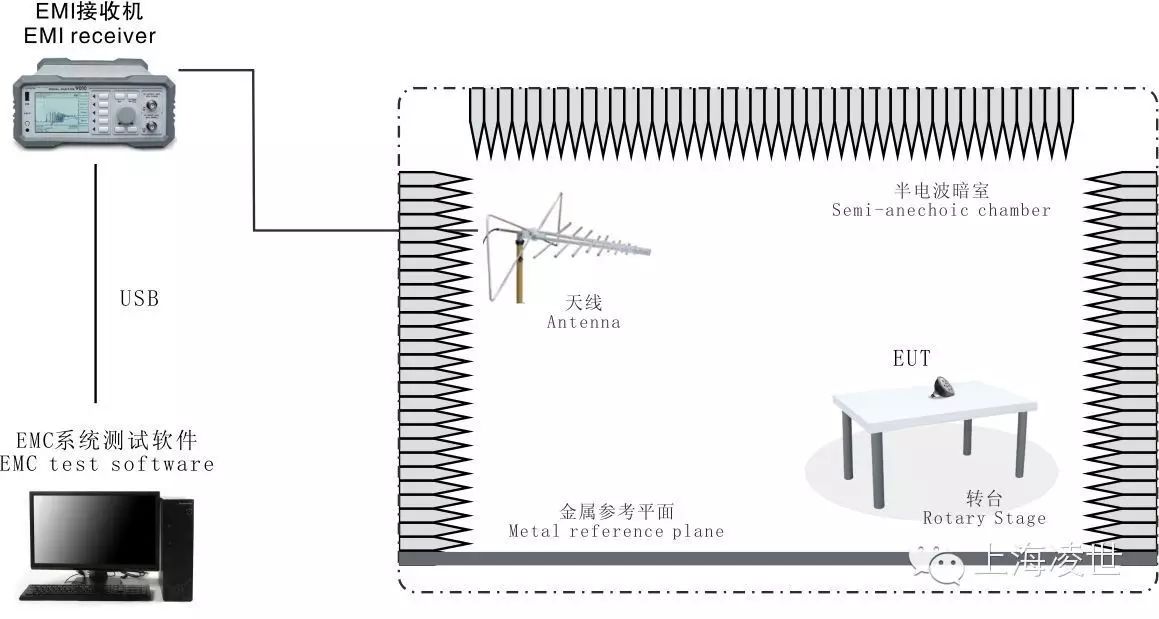

1、輻射發射測試

       測試電子、電氣和機電設備及其組件的輻射發射，包括來自所有組件、電纜及連線上的輻射發射，用來鑒定其輻射是否符合標準的要求，一致在正常使用過程中影響同一環境中的其他設備。

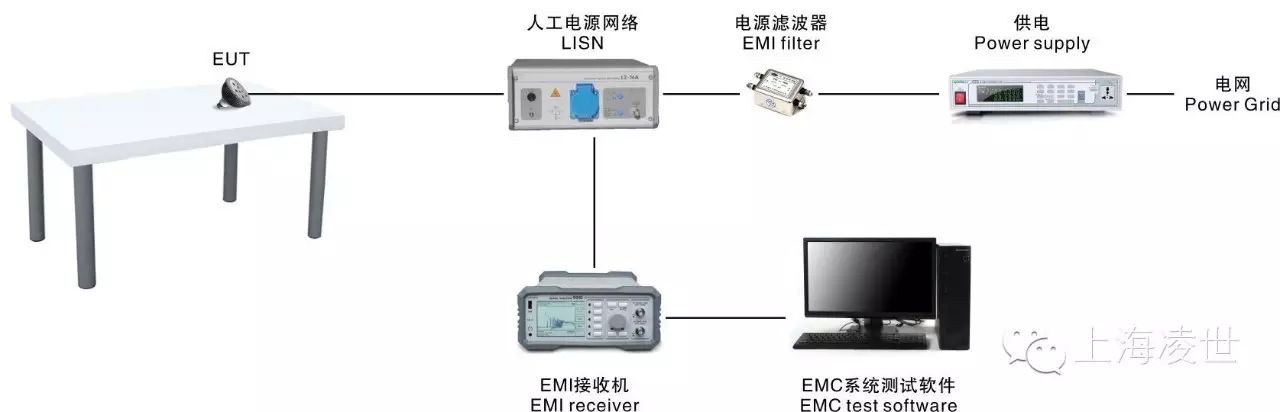

2、傳導騷擾測試

       為了衡量設備從電源端口、信號端口向電網或信號網絡傳輸?shù)尿}擾。

3、靜電放電抗擾度測試

       測試單個設備或系統的抗靜電放電干擾能力，它模擬：操作人員或物體在接觸設備時的放電；人或物體對臨近物體的放電。靜電放電可能產生一下后果：直接通過能量交換引起半導體器件的損壞、放電所引起的電場磁場變化，造成設備的誤動作。放電的噪聲電流導致器件的誤動作。

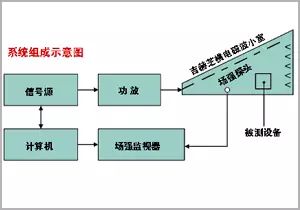

4、射頻輻射電磁場的抗擾度測試

       對設備的干擾往往是設備操作、維修和安全檢查人員在使用移動電話時所產生的，無線電臺、電視發射臺、移動無線電發射機和各種工業電磁輻射源，以及電焊機、晶閘管整流器、熒光燈工作時產生的寄生輻射，都會產生射頻輻射干擾。測試的目的時建立一個共同的標準來評價電子設備的抗射頻輻射電磁場干擾能力。

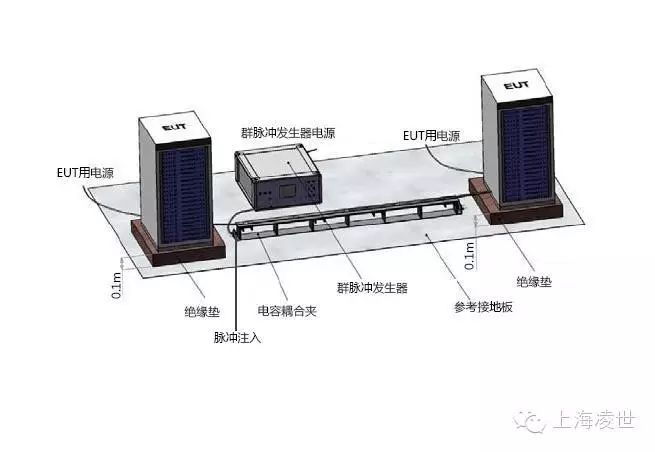

5、快速瞬變脈沖群的抗擾度測試

         電路中機械開關對電感性負載的切換，通常會對同一電路中的其他電氣和電子設備產生干擾。測試的機理是利用群脈沖產生的共模電流流過線路時，對線路分布電容能量的積累效應，當能量積累到一定程度時就可能引起線路（乃至設備）工作出錯。通常測試設備一旦出錯，就會連續不斷的出錯，即使把脈沖電壓稍稍降低，出錯情況依然不斷的現象加以解釋。脈沖成群出現，脈沖重復頻率較高，波形上升時間短暫，能量較小，一般不會造成設備故障，使設備產生誤動作的情況多見。

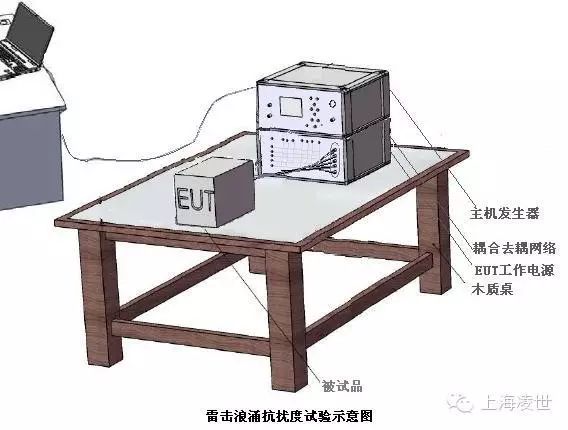

6、浪涌抗擾度測試

        雷擊主要模擬間接雷，如雷電擊中戶外線路，有大量電流流入戶外線路或接地電阻，產生干擾電壓。在線路感應的電壓和電流，雷電擊中臨近物體產生電磁場，在線路上感應的電壓和電流，雷擊中地面，地電流通過公共接地系統時所引入的干擾。

切換瞬變：主電源系統切換時產生的干擾，同一電網大型開關跳動時產生的干擾。

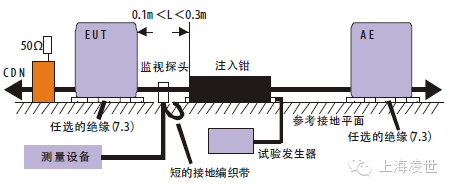

7、射頻場感應的傳導抗擾度測試

       通常情況下設備的引線的長度可能與干擾頻率的幾個波長相當，這些引線就可以通過傳導方式對設備產生干擾，沒有傳導電纜的設備不需要做此項測試。

        在通常情況下，被干擾設備的尺寸要比頻率較低的干擾波的波長小的多，相形之下，設備引線的長度可能達到干擾波的幾個波長，這樣，設備引線就變成被動天線，接受射頻場的感應，變成傳導干擾入侵設備內部，最終以射頻電壓電流形成的近場電磁場影響設備工作。

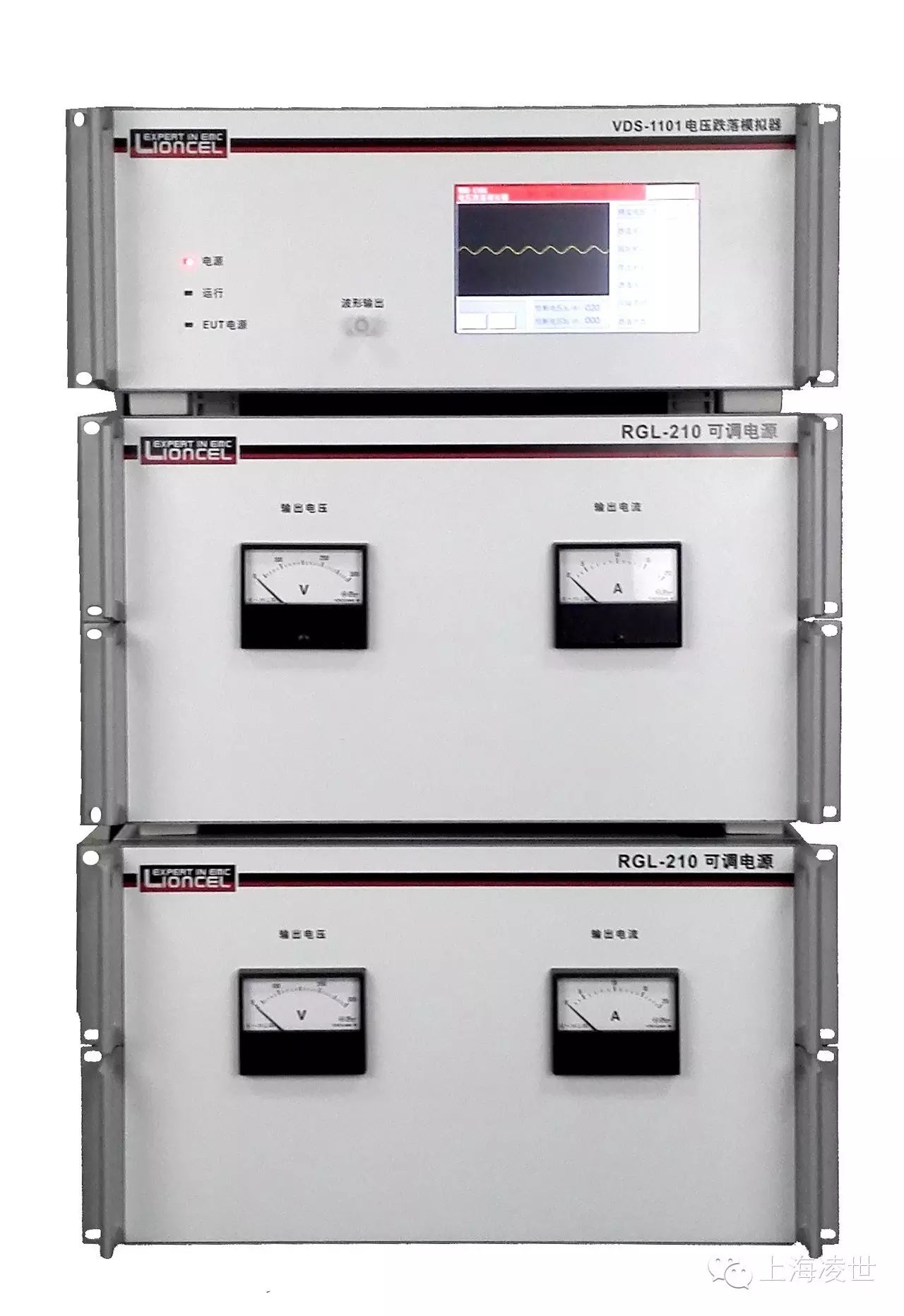

8、電壓跌落、斷時中斷和電壓漸變抗擾度測試

       電壓瞬間跌落、斷時中斷是由電網、變電設施的故障或負荷突然出現大的變化所引起的。電壓變化是由連接到電網中的負荷連續變化引起的。
