金屬氧化物壓敏電阻的基本結構、工作原理及主要性能參數
一、概述
壓敏電阻（MOV，MetalOxideResistor）是目前在電氣、電子產品中使用最廣泛的雷擊電涌抑制器件，其利用金屬氧化物晶粒（主要是ZnO）和晶界層間的隧道效應來實現對瞬態過電壓的電壓鉗位抑制。壓敏電阻具有納秒級的響應速度，并且具有瞬態電壓吸收能力與其體積成正比的特點，容易做到很大的吸收容量，因此，已經廣泛應用于雷擊浪涌、靜電放電、瞬態電快脈沖（EFT，Electrical Fast Transient）等過電壓的保護。
二、基本結構和工作原理
壓敏電阻以氧化鋅為主要成分，添加微量的二氧化鉍、三氧化鈷、三氧化錳、三氧化銻等多種金屬氧化物，經成型、燒結、表面處理等工藝而制成。圖1所示為其微觀結構示意圖。從圖1（a）可以看出，壓敏電阻主要包含氧化鋅晶粒、晶界層、尖晶石晶粒以及空隙等微結構。氧化鋅晶粒尺寸約為10～100μm，其電阻率很低，為良導體。晶界層由添加劑構成，其將氧化鋅微粒隔開。尖晶石晶粒為氧化鋅與氧化銻的混合物，其尺寸約為幾微米，分布于晶界層。此外，壓敏電阻內還存在一些微孔隙，分布在氧化鋅晶粒和晶界層內。壓敏電阻的特性主要由晶界層特性決定。晶界層在低電場作用下，電阻率大于108Ω·m；而在高電場時，晶界層呈現出隧道效應，即導通現象，將其兩側的氧化鋅晶粒電連接在一起，形成低阻抗，即為“微觀上的壓敏變阻體”。圖1（b）所示為壓敏電阻宏觀導通機制。如外界電場小，晶界層呈現高阻，從而使壓敏電阻對外也呈現高阻；當外界電場足夠大時，微觀上晶界層即導通，形成數量巨大的微觀上的壓敏變阻體，并且相互串聯或并聯，使得整個壓敏電阻對外呈現很低的阻抗。
圖1 氧化鋅壓敏電阻的微觀結構示意圖
從上述壓敏電阻工作機理可容易看出，加大壓敏電阻面積，就可以增加微觀壓敏電阻體并聯數目，從而增加通流電流容量；加大壓敏電阻的厚度，就可以增加微觀壓敏電阻體串聯數目，從而增加鉗位電壓的水平；壓敏電阻的體積增大，則壓敏電阻所能吸收的瞬態過電壓的能量也會相應增大。
低壓電氣、電子設備用的壓敏電阻與用于電力系統防雷的氧化鋅避雷器本質上實際是相同的，兩者的基本組成材料是一樣的，主要區別就是結構上對前述特性取舍的不同。氧化鋅避雷器安裝于高壓電網，并可能會遭受大的雷擊電流，因此采用多個大直徑氧化鋅圓片累疊而成，體積大。壓敏電阻主要應用于低壓設備，主要防感應雷擊電涌的電流，因此主要為單一圓片，體積小。圖2所示為電力避雷器、圓形壓敏電阻以及壓敏電阻的電路符號。圖3所示為引線封裝、表面封裝、螺釘緊固等不同封裝形式的壓敏電阻。

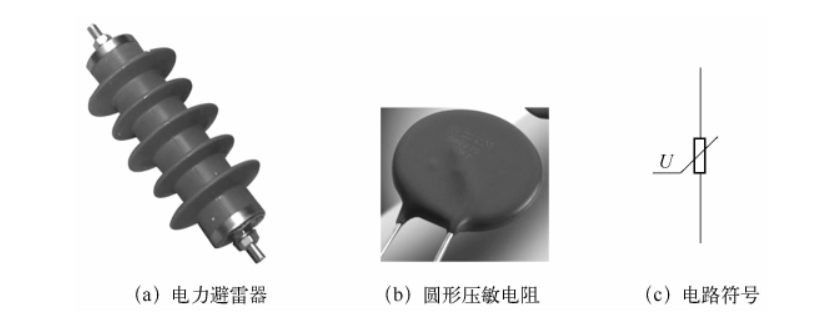

圖2 壓敏電阻結構及電路符號

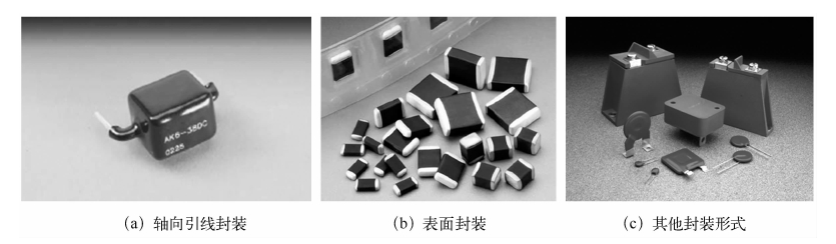

圖3 不同封裝形式的壓敏電阻
三、主要性能參數
壓敏電阻的保護特性可用圖4所示的伏安特性曲線進行說明。圖中可以看出，伏安特性曲線位于一、三象限，并且圍繞原點對稱。在第一象限，當外加電壓幅值低于電壓值Vs時，壓敏電阻的電流會遠小于1mA，對外呈現阻斷狀態；當外加電壓高于Vs后，電流會迅速上升，壓敏電阻的電壓近似維持不變，即進行電壓鉗位。當外界過電壓方向反向時，即在第三象限，壓敏電阻也會發生同樣過程。為更全面、細致地說明壓敏電阻的特性，圖采用對數坐標繪出了壓敏電阻在第一象限內的伏安特性，可以看出，曲線實際上分為三段，電流小于1mA的部分，稱為漏電流區，也即前述關斷區，電阻可達1000MΩ；當電流超過1mA后，隨電流迅速增加，電壓僅有小幅增加，即鉗位限壓區，此時，壓敏電阻呈現出很小的動態電阻，壓敏電阻上的電壓增加量（一般稱為鉗位電壓）等于流過的電流乘以壓敏電阻的動態阻；當電流繼續增大，如超過20kA，則壓敏電阻的動態電阻則又會大大增加，從而端電壓隨著電流而迅速增大，此時，壓敏電阻因吸收大量功率而溫度迅速上升，從而進入危險的過電流區。正常情況下，應使壓敏電阻工作在前兩個區段。

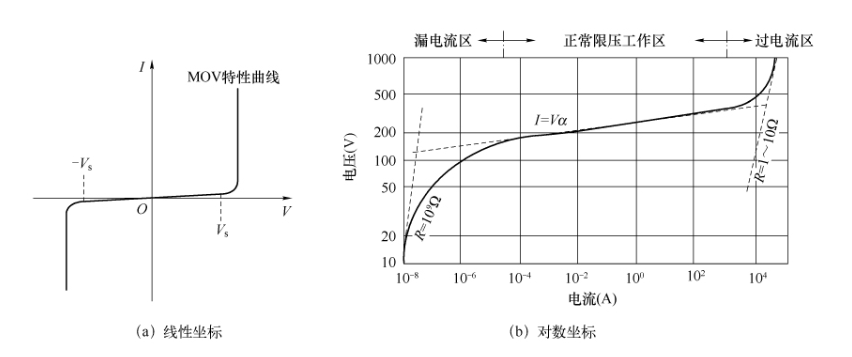

圖4 壓敏電阻的伏安特性曲線
根據以上特性，結合實際應用要求，壓敏電阻的主要技術參數如下。
（1）壓敏電壓
壓敏電壓為流過規定電流時壓敏電阻兩端的電壓。通常，對于直徑大于5mm的管芯，測試電流為1mA。直徑等于或小于5mm的管芯，測試電流為100μA。該參數實際即為壓敏電阻的起始導通電壓值。
（2）殘余電壓
殘余電壓為壓敏電阻在通過規定波形的電流（通常為8/20μs）時，其兩端出現的峰值電壓。一般來講，峰值電壓也出現在電流的峰值處。
（3）殘壓比
壓敏電阻的殘余電壓與壓敏電壓的比值即殘壓比，一般為1.8～2.2。該參數可反映出壓敏電阻動態電阻的變化范圍。
（4）最大持續工作電壓
壓敏電阻在規定的溫度范圍內，可以施加到其兩端的最大交流電壓有效值或直流電壓為最大持續工作電壓。壓敏電阻在該電壓下吸收雷擊電涌的能量所導致的溫升，會正常冷卻，不會發生熱擊穿。
（5）通流容量
按規定的時間間隔和次數，對壓敏電阻通以規定波形的電流（通常為8/20μs），其壓敏電壓仍在規定范圍內時所允許通過的最大電流峰值為通流容量。如果雷擊電涌形成的沖擊電流大于通流容量值，則可能損壞壓敏電阻。
（6）能量容限
壓敏電阻在壓敏電壓變化不超過±10%時，所允許流過的規定波形的一次沖擊電流所吸收的最大能量值為能量容限。很多壓敏電阻生產商采用IEC600060規定的2ms脈沖電流或10/1000μs脈沖電流進行測試。
（7）寄生電容
由于晶界層很薄，壓敏電阻的極間存在較明顯的寄生電容。與氣體放電管相比，壓敏電阻的寄生電容要嚴重得多。壓敏電阻生產商通常測出1kHz或1MHz頻率時的電阻值，壓敏電阻管芯直徑越大，通流容量也會大，寄生電容也越大。
表1、表2列出了Littelfuse公司生產的幾種用于雷擊浪涌的壓敏電阻的特性參數，表3則列出了用于ESD的壓敏電阻特性參數。通過這些參數，讀者可以深入了解壓敏電阻的具體性能。

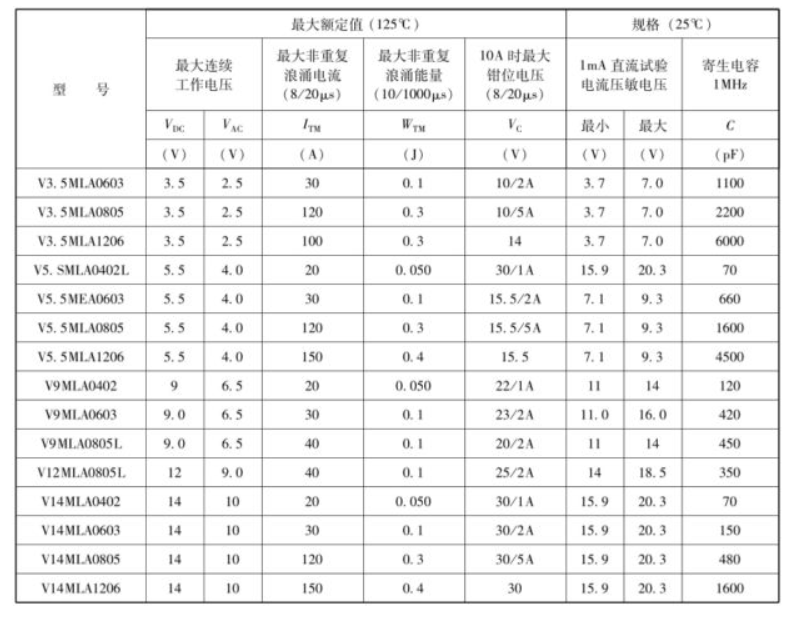

表1 小型表面貼裝壓敏電阻電氣參數

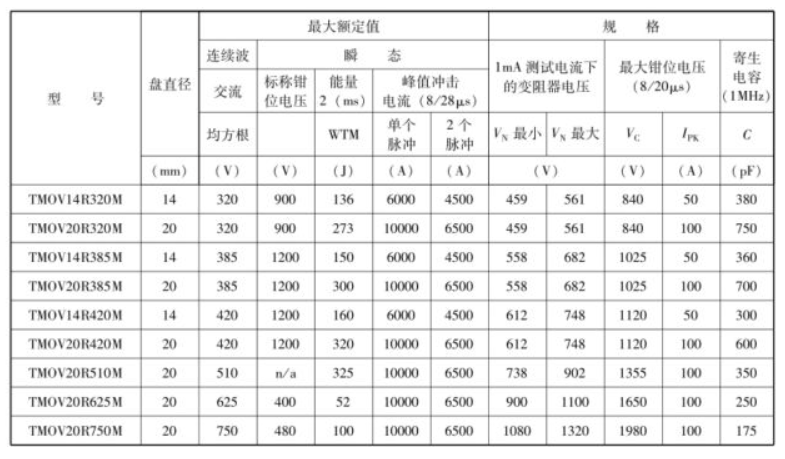

表2 圓形引線壓敏電阻電氣參數

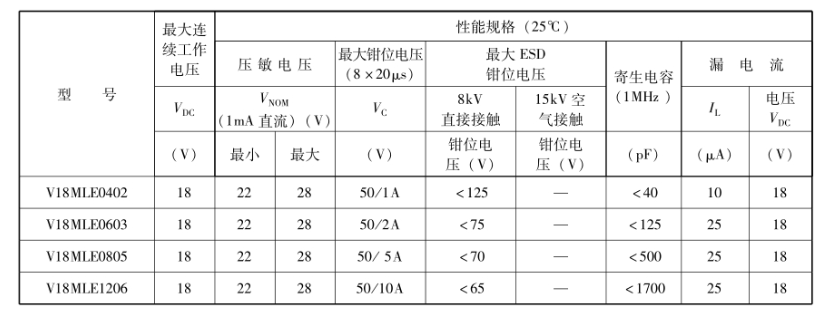

表3 ESD保護用多層陶瓷壓敏電阻電氣參數
