保護元件知識課堂：保險絲選型和應用

保險絲作為電路發生故障或異常過流時的保護器件，在選用時過大或過小都會引起安全隱患。目前 關于保險絲的介紹和使用的資料很多，但對保險絲一些重要參數的理解和重視程度不夠，造成在實際應用 中出現選型不當，沒有達到保護電路的目的。此篇文檔側重點是針對這些參數給出正確的解釋和理解，供電路從業者參考。保險絲包含的參數有：電流、電壓、環境溫度影響、 熱熔值、熔斷速度等重要參數，同時還有：熔斷特性、分 斷能力、電壓降、溫升、電阻特性、和交直流屬性方面參 數。其中電流、電壓、環境溫度影響、熱熔值、熔斷速度是 選用時必須要考慮的。下面一一介紹各參數意義和注意點。1 額定電流(In)標注在保險絲上的額定工作電流，代號是 In。為該 保險絲所能載的電流。額定電流必須大于被保護電路的實際工作電流，同時考慮到國際標準規定的降額。 IEC 規定：不用降額(CE 認證) UL 規定：0.75 降額 (UL 認證) 正常選用時，一般都考慮 0.75 降額。對于單板的工 作電流，應注意是允許的最低電壓下的電流。例如額定 電壓是 -48V 的，允許 20%的波動(小于等于 12V 的 2 次 電壓允許波動范圍為±10%)。如果單板在 -48V 時的工 作電流是 0.8A，由于單板的功率恒定，則在 -38.4V 的工 作電壓下的工作電流大約為 1A。在選擇保險絲時，就應 該以 1A 作為單板的工作電流。在輸入電壓范圍比較廣 的應用中，這一點要特別注意。對于所選保險絲額定電流的上限，建議如表 1 所示。

注 1：針對風扇此類帶電動機的負載，工作電流按 照風扇規格書里面的最大平均電流確定。 注 2：針對兩個保險絲并聯情況，因?yàn)椴⒙?lián)保險絲 的電路工作電流都比較大，如果按照上述原則選擇保險 絲時，可能造成保險絲額定電流和實際工作電流差值過 大，存在隱患。建議每個保險絲按照 0.85 降額進行選擇。比如工作電流 40A，分?jǐn)偟矫柯肥?20A。保險些額定電 流選擇為：20/0.85=23.5，實際可選用 25A 的保險些。兩 路加一起是 50A。

2 額定電壓(Un)

標注在保險絲上的額定電壓，代號是 Un。表示該保 險絲可以被使用的最大工作電壓電路。保險絲可以在不 大于其額定電壓的電路下使用，不能用在電路電壓大于 保險絲額定電壓的電路中。 選用額定電壓時，不需要考慮降額。一般保險絲的標準電壓額定值為 32V、60V、125V、 250V、300V、500V、600V。
例如：12V 或 24V 的設備可選用 32V 或 63V 的保 險絲系列； 48V 或 60V 的設備可選用 63V 或 125V 的保險絲 系列； 100V 或 220V 的設備可選用 125V 或 250V 的保險 絲系列。
注 3：有些保險絲標有額定電壓為交流電壓或直流 電壓之分，原則上交流保險絲和直流保險絲不能混用。額定電壓為直流的只用在直流電路中。有的保險些額定 電壓標注交流、直流電壓都有，或者不區分交直流，可以 通用。 注 4：在一些小電壓電路上，比如 3.3V 或 5V 等，避 免使用保險絲，以免保險絲引起的壓降造成負載欠壓。如果一定要使用，嚴格計算一下壓降。
3 溫度折損率(Tf)

保險絲參數溫度折損率(Tf )，是考慮保險絲在高溫 工作情況下的情況。保險絲規格式給出的額定電流是在 25℃環境溫度下進行的。環境溫度越高，保險絲的工作 溫度就越高，額定電流值越低。相反，在較低的溫度下運 行，保險絲額定電流值將會提高。因此選擇保險絲額定 電流的時候，要根據保險絲實際工作環境溫度調整保險絲額定電流值。保險絲規格書都有一個溫度折減率圖， 如圖 1 所示。如果保險絲周圍環境溫度 70℃，那就要在 原來基礎上降額 10%選型。

圖 1 保險絲溫度折減曲線圖

在設計時都根據單板實際溫度情況，在進行額定電 流降額后，一般再進行 0.95 降額選擇保險些額定電流[1]。比如電路正常工作電流 2A，那選擇保險絲額定電流時， In= 正常工作電流 /(標準降額 * 工作溫度降額)＝2/(0.75 *0.95)＝2.81A。選擇額定電流為 3A 的比較合適。4 熱熔值(I2 t)保險絲熔化所需的能量值，其代號是 I 2 t ，單位 A2 Sec。這個參數往往在選型設計時容易被忽略，從而造成 在實際應用中莫名其妙的出現問題，比如啟動時保險絲 熔斷，瞬態沖擊造成金屬氧化物半導體失效，都是這個 參數選用不合理造成。不考慮這個參數，就無法定位問 題的原因。熱熔值保險絲本身的一個參數，由保險絲的設計決 定，每種規格的保險絲只有一個額定的公稱熱熔值。這 個參數代表保險絲在受到瞬間沖擊時，所能承受瞬間沖 擊能力。在確定保險絲的熱熔值之前，首先要知道被保 護電路可能存在的瞬態沖擊能量。被保護電路內瞬時沖 擊電流的幅值和持續時間所形成的能量應小于所選用 的保險絲的熱熔值的 0.22 倍，確保保險絲可承受 10 萬 次以上瞬時沖擊電流。 在確定保險絲的熱熔值時，選用保險絲的熱熔值 A2 S 應小于被保護電路中的元器件損壞能量的 A2 S，避 免大的瞬間沖擊通過保險絲對被保護的元器件造成傷 害。另外針對帶電動機的感性負載(比如風扇)，上下電時 都有個瞬間沖擊。在設計階段，這些負載在上下電瞬時 形成的最大瞬間沖擊能量數據可找廠家索要，從而針對 數據來選擇合適的保險絲。瞬時沖擊電流的幅值和持續時間所形成的能量如 何計算[2]，如圖 2~ 圖 5 所示。

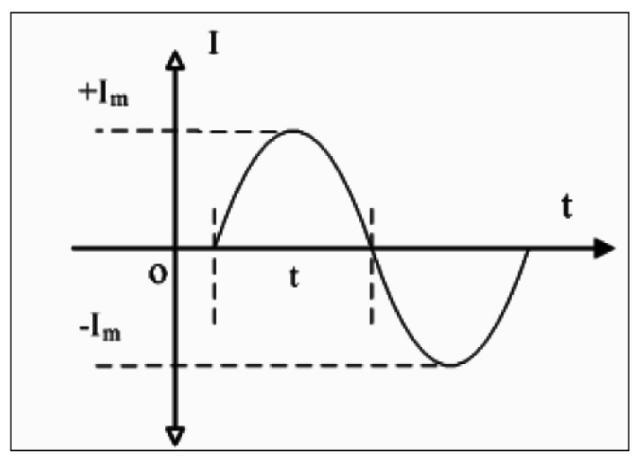

 (1)正弦電流 計算公式為如下，其波形如圖 2 所示。

圖 2 正弦電流波形圖

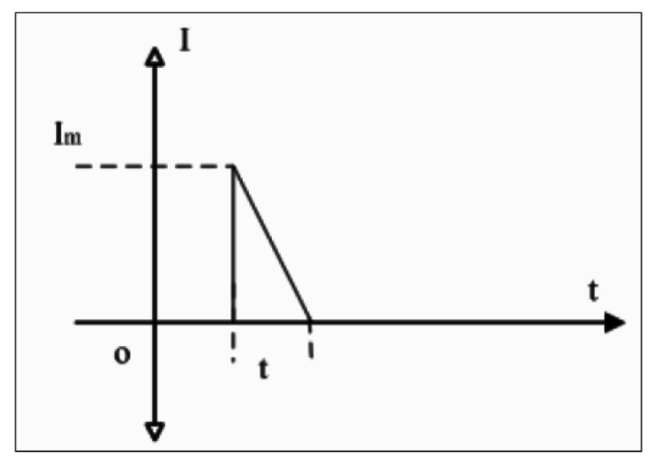

(2)三角波電流 計算公式如下，

其波形如圖 3 所示。

圖 3 三角波電流波形

(3)脈沖電流

計算公式為如下，其波形如圖 4 所示。

圖 4 脈沖電流波形

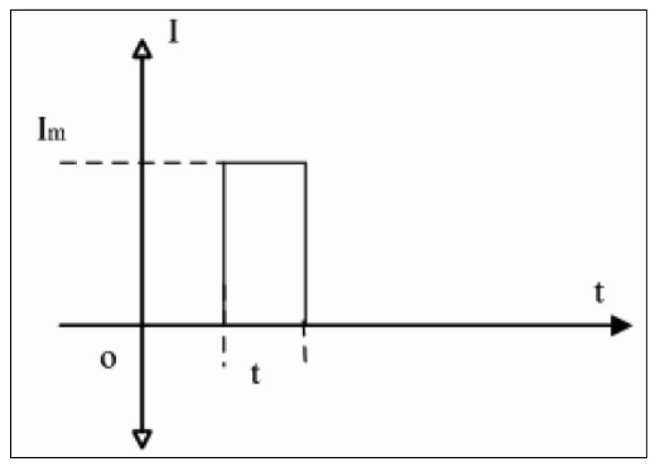

(4)矩型電流

計算公式如下，其波形如圖 5 所示。

圖 5 矩形電流波形

5 熔斷速度

保險絲的熔斷速度分為快熔保險絲 (Fast Acting Fuse)和慢熔保險絲(Slow/Time Delay Fuse)。它們主要區 別在于兩者的公稱熱熔值 I 2 t 不同，在標稱相同的額定 電流和額定電壓條件下，慢熔斷保險絲的 I 2 t 要比快熔 斷保險絲大的多。慢熔斷保險絲和快熔斷保險絲的熔斷 時間差別主要體現在當工作電流達到保險絲標稱額定 電流的 200%左右時，快熔斷保險絲的熔斷時間一般為 幾百毫秒；而慢熔斷保險絲在此條件的熔斷時間一般為 幾秒。但當工作電流達到保險絲標稱額定電流的 800% 或更大時，兩者的熔斷時間就沒有多大的區別，都要求 在幾毫秒斷開。保險絲這個參數特性也體現在保險絲規 格書里面的時間 - 電流特性曲線上，快熔斷保險絲熔斷 比慢熔斷保險絲熔斷快。慢熔保險絲和快熔保險絲選取原則如下：(1)慢熔保險絲能夠承受大能量瞬間沖擊，通常用在 電路狀態變化時有較大瞬態電流的感性或容性電路中。如果工作電流是不穩定的脈沖波形電流，原則上要選用 慢熔斷的保險絲。(2)快熔保險絲保護一些較恒定電流的電路，或瞬態 沖擊電流較小的電路。有些使用大電容的電路也會出現 比較大的瞬間沖擊電流，需要通過實際測試和分析驗證 快熔保險絲的熱熔值能否滿足電路中產生的沖擊電流 的能量。(3)針對帶電動機的感性負載(比如風扇)電路，原則 上要選用慢熔保險絲。慢熔保險絲在防沖擊電流方面比 快熔保險絲有優勢，但有一個不安全因素，在控制的電 路電流異常時，這種異常電流很大但無法將保險絲及時 熔斷，就會造成能量積累，嚴重時引起單板燃燒?？烊郾? 險絲就沒這個安全隱患。所以針對風扇電路，在額定電 流和熱熔值都滿足選擇原則下，能選擇快熔保險絲則選 擇快熔保險絲，如果熱熔值無法滿足，則考慮選擇慢熔 保險絲。

6 分?jǐn)嗄芰?Ir)

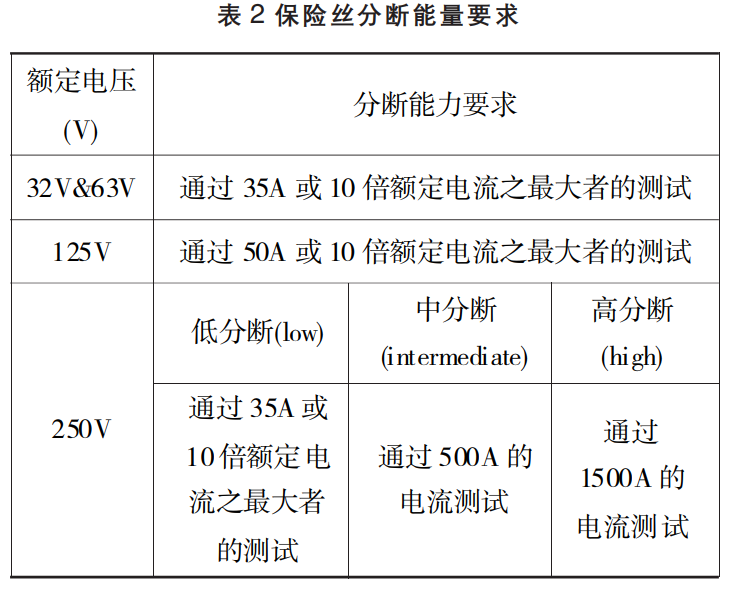

分?jǐn)嗄芰Φ拇?hào)是 Ir，又稱額定短路容量(breaking capacity/interrupting rating)，即在額定電壓下，保險絲能 夠安全分?jǐn)嗟淖畲箅娏髦?交流電為有效值)，不發生破 碎或爆炸，不引起危險。它是保險絲重要的安全指針。 選擇原則：保險絲所在電路中可能出現的最大短路 電流不應超過保險絲的額定分?jǐn)嗄芰?。超過分?jǐn)嗄芰﹄? 流，就會產生安全危險。分?jǐn)嗄芰陔妷簲?shù)值而不同，如表 2 所示。

7 電壓降(Ud)

對保險絲在通過額定電流下，當保險絲達表面溫度 穩定時所測得的其兩端的電壓，代號是 Ud。由于保險 絲兩端電壓降對電路會有一定的影響，因此在標準里對 電壓降都有明確規定，一般都是幾十 mv 級，其值由本身 電阻決定。

8 保險絲電阻

保險絲電阻通常分為冷電阻和熱電阻，冷電阻是保 險絲在環境溫度 25℃的條件下，通過 90%額定電流測 試所得的電阻值。熱電阻則以 100%額定電流值測試所 得的電阻值。通常熱電阻比冷電阻要大。目前保險絲都是對冷電阻值作要求，大于 1A 不超 過 0.1Ω，超過 10A 的一般都要求幾個毫歐(mΩ)。

9 防護要求

在應用環境質量差的情況下，保險絲容易產生腐蝕 或硫化，從而引起電路問題。保險絲必須具有防腐蝕性 和防硫化功能，避免電級腐蝕失效。比如保險絲全密封， 電級具有抗硫化功能等。這方面如果廠家不滿足，可要求廠家增加這些功能。

10 常用安全認證

針對 CE 認證產品，保險絲要進行 IEC 規格 TUV 認 證或 UL 認證。針對 UL 認證產品，保險絲要進行 UL 規格的 UL 認證。針對 CCC 認證產品，保險絲要進行 CCC 認證。

11 保險絲選型基本步驟

選型步驟如表 3 所示。

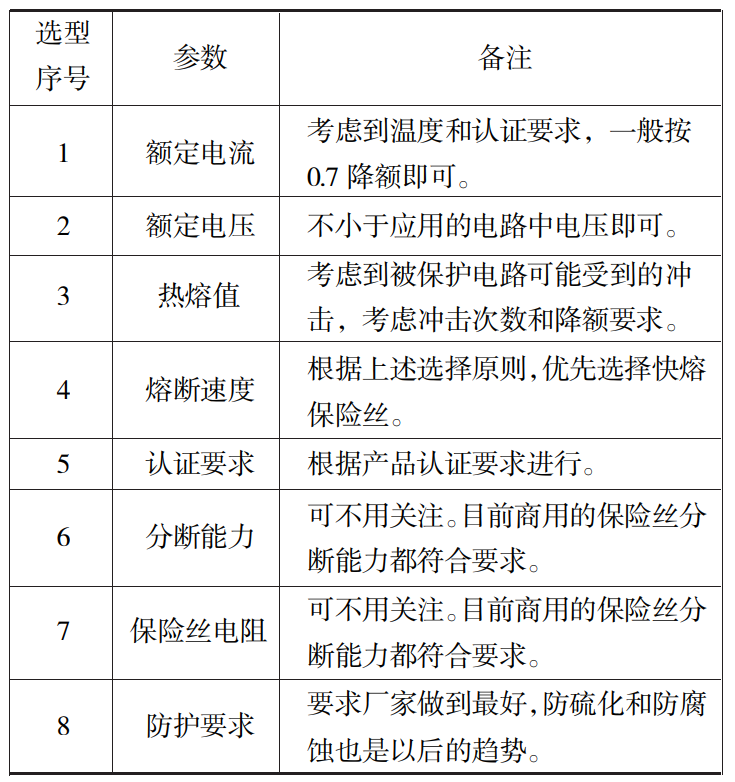

表 3 保險絲選型基本步驟

12 結語

本文著重從基礎知識為出發點，詳細描述了保險絲 各參數的定義和意義，尤其明確了一些參數的重要性， 而這些參數往往在選型時容易被忽略，導致應用中出現 問題。另外給出選型步驟和應用中需要注意的問題，供 電路從業者參考?！段恼聛碜跃W(wǎng)絡資料的整理》
