一文讀懂:高頻濾波器的結構、原理、高頻性能以及應用設計
氣體放電管、壓敏電阻、TVS瞬態抑制二極管等器件均是并聯于被保護物體,利用電壓開關或電壓鉗位來實現對過電壓幅值的降低,及干擾能量的吸收或轉移,是抑制雷擊電涌、靜電放電、電力系統操作過電壓的主要方法。然而,在一些弱電電子設備的應用場合,對瞬態過電壓還可以利用串聯抑制器件的方法,來進行防止故障擴大或串入的輔助保護。在這類器件中,正溫度系數電阻、高頻濾波器就是兩種電子設備中常用的保護器件,下面對其中的高頻濾波器的作用機理和應用進行簡要介紹。
瞬態過電壓脈沖具有一定的頻譜分布,并且瞬態過程對應的頻譜也相對高些,使用濾波技術可以衰減其高頻成分,從而使過電壓的時域峰值有一定程度的降低,起到抑制效果。比如,對于ESD放電脈沖或EFT電快脈沖過電壓,其上升沿通常為1~5ns,高頻頻譜可達60~300MHz,利用很小的低通LC或RC濾波電路就可以取得較明顯的抑制效果。因此。濾波也是一種高頻瞬態脈沖的常用抑制方法。當然,濾波技術也不是對所有的脈沖過電壓都適用。例如,雷擊電涌過電壓的上升時間通常為1~10μs,主要頻譜分布多在300kHz以下,要取得明顯的抑制效果,所需要的LC濾波參數就比較大,其體積、成本均較大,因而不適合大量運用。鑒于此,本文針對ESD、EFT等瞬態過電壓抑制應用中的高頻濾波技術及設計內容進行介紹。
基本結構和工作原理
ESD、EFT放電脈沖的頻譜可達幾百兆赫,通常遠高于一般電子設備中電源線、信號線、控制線中正常工作電壓、電流的頻譜,因此,利用低通濾波器可對ESD、EFT幅值進行衰減。在高頻濾波應用中,常用的濾波結構有L、LC、R、RC等電路,如圖1所示。
圖1 高頻濾波常用結構

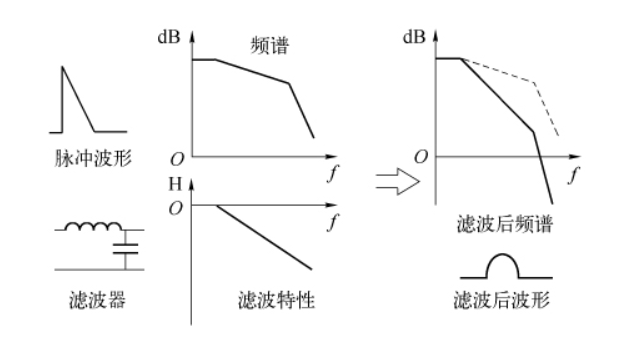

圖2所示為高頻濾波衰減的原理。圖中顯示了脈沖的頻譜包絡曲線、濾波器的輸出/輸入傳遞函數以及濾波后的頻譜。可以看出,由于濾波器將脈沖電壓的高頻成分進行了有效衰減,輸出脈沖的高頻頻譜大大減少,時域峰值也就有所降低,即起到了消減尖峰的作用。圖3所示為幾種分立和集成的ESD抑制電感、濾波器的實物圖。
圖2 高頻濾波衰減的原理

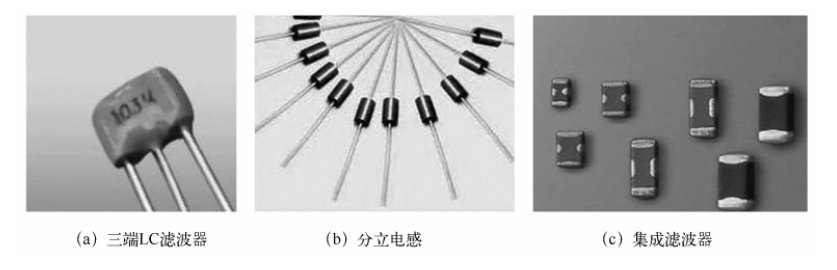

圖3 幾種高頻濾波器件實物圖
濾波器的高頻性能
ESD濾波器要取得良好的使用效果,需要滿足以下幾個方面的性能要求:一是對正常工作信號的影響要小,信號的衰減和畸變??;二是高頻濾波性能要好,在幾百兆赫時還能有效濾波;三是具有一定的功率容量來吸收脈沖能量。
圖4 實際電感器的寄生參數及其高頻模型
實際濾波器中使用的電感器、電容器都具有微小的非理想的寄生參數。這些參數在低頻時,因數值小而對濾波器的性能影響不明顯,但當頻率在幾兆赫以上時,就會惡化濾波器的高頻濾波性能,使其遠遠偏離理想濾波器狀態。圖4(a)、(b)所示分別為實際電感器的寄生參數及其高頻模型。電感器通常由線圈和磁心兩部分組成。當存在外加電壓時,線圈不同的線匝間會存在電壓差,分布著電力線,該效應對外可等效為并聯的電容EPC。因此,一個實際的電感器實質上是電感和電容的并聯體。圖4(c)所示為理想電感器和實際電感器的對數阻抗特性曲線,可見當頻率超過電感和寄生電容并聯的諧振點后,電感器對外呈現容性,即已不再是電感。寄生電容越大,諧振頻率也越低,高頻阻抗也越低。實際的電容器也類似地存在著寄生參數。通常,電容器的引線引腳、內部電極也不完全是理想平板分布,這些金屬引線和彎曲的電極也存在微小的寄生電感ESL,因此一個實際的電容器實質上是電容和電感的串聯體。圖5(a)、(b)所示分別為實際電容器的外部結構及其高頻模型。圖5(c)所示為理想電容器和實際電容器的對數阻抗特性曲線,可見當頻率超過電容和寄生電感串聯諧振點后,電容器對外呈現感性,即已不再是電容。由此也可推知,如不能很好地控制寄生參數,則由電感器、電容器構成的LC低通濾波器在高頻時就變成了高通濾波器,對ESD、EFT等尖峰脈沖就不能起到預期的衰減作用。

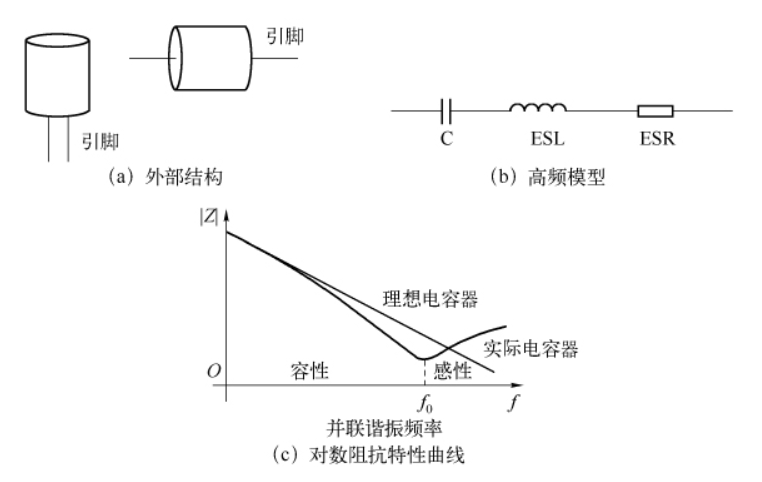

圖5 實際電容器的寄生參數及其高頻模型
對電容器來講,一般通過使用無引腳的表面貼電容,選用低ESL的電容器件,安裝時盡可能減短引腳長度等措施,可以保證電容器的高頻性能。而對于電感器,要消除EPC則相對困難一些。設計者可通過選用低EPC電感器、分槽繞線或交錯繞線等工藝來降低EPC。通常,電感阻抗對正常信號也常有影響,故在實踐中,對于ESD、EFT等高頻尖脈沖的抑制,還可以通過使用特殊材質的磁心電感器來進行。

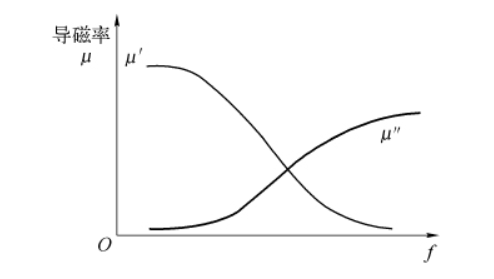

圖6 磁珠的磁導率-頻率關系曲線
較理想的抗ESD用磁心材料應具有良好的高頻磁導率,同時低頻的磁導率不要太高,以起到低頻通過、高頻阻礙的作用。鐵-鎂合金或鐵-鎳合金的鐵氧體材料就具有這樣的特性,其制造工藝和機械性能與陶瓷相似,顏色為灰黑色,通常制作成磁環或磁珠的形式(磁珠結構可參考圖3中間的器件)。圖6所示為磁珠典型的磁導率-頻率關系曲線。圖中的磁導率μ為復數,其中實部的磁導率μ′最終構成電感,虛部的磁導率μ″代表磁損耗,最終構成電阻。并且μ′隨頻率增加而迅速下降,μ″隨頻率增加而迅速增加。使用這種磁心做電感器時,導線通常僅有1~2匝,因而寄生電容很小。這種電感器的等效電路如圖7所示,其由電感L和電阻R串聯組成,只不過L和R都是頻率的函數。磁珠電感的阻抗在整體上是隨著頻率的升高而增大的,并且在高頻也保持著較大數值,如圖8中Z-f曲線所示。但在不同頻率時,其阻抗的組成是不同的。頻率低時,阻抗主要由電感L(ω)構成,這時R(ω)很??;高頻時,阻抗的感抗部分會因磁心的磁導率降低而減小,但是這時磁心的損耗增加,電阻R(ω)成分增加,并使磁珠總阻抗增加,此時,當高頻信號通過鐵氧體時,電磁干擾被吸收并轉成熱能形式而耗散掉。
圖7 磁珠電感的等效電路

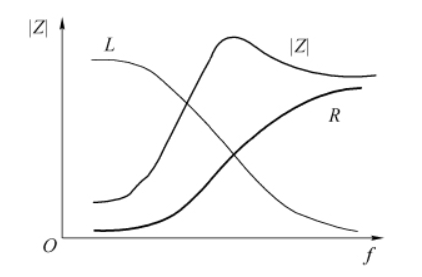

圖8 磁珠阻抗-頻率曲線
因此,磁珠適用于吸收ESD等高頻干擾,且磁珠長度越長抑制效果越好。除前述鐵氧體磁珠材料外,目前非晶材料的磁珠也有良好的高頻抑制效果。
濾波器的應用設計

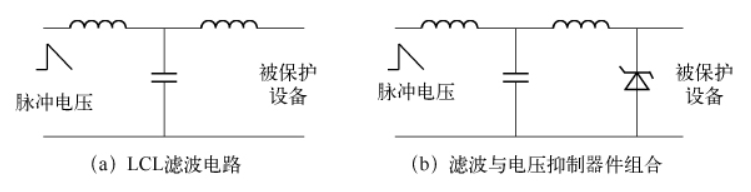

利用磁珠電感構成的高頻濾波電路很適合于ESD、EFT尖峰脈沖的初級保護。圖9(a)所示為一個由磁珠、電容組成的LCL低通濾波電路,可用于信號線端口、電源線端口。此外,也可以將高頻濾波電路和并聯瞬態過電壓抑制器件結合起來,組合成更全面的保護電路,如圖9(b)所示。
圖9 高頻濾波電路應用設計
