一文讀懂：電容器的基礎知識

電容器“隔直通交”性質說明

?隔直

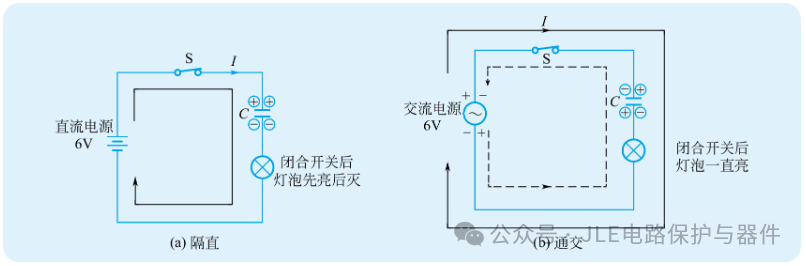

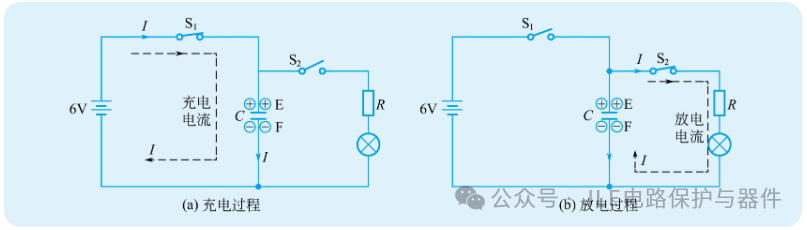

在圖3（a）所示電路中，電容器與直流電源連接，當開關S閉合后，直流電源開始對電容器充電，充電途徑是：電源正極→開關S→電容器的上極板獲得大量正電荷→通過電荷的排斥作用（電場作用），下極板上的大量正電荷被排斥流出形成電流→燈泡→電源的負極，有電流流過燈泡，燈泡亮。隨著電源對電容器不斷充電，電容器兩端電荷越來越多，兩端電壓越來越高，當電容器兩端電壓與電源電壓相等時，電源不能再對電容器充電，無電流流到電容器上極板，下極板也就無電流流出，無電流流過燈泡，燈泡熄滅。

以上過程說明：在剛開始時直流可以對電容器充電而通過電容器，該過程持續時間很短，充電結束后，直流就無法通過電容器，這就是電容器的“隔直”性質。

?通交

在圖3（b）所示電路中，電容器與交流電源連接，交流電的極性是經常變化的，故圖3-3（b）中的交流電源的極性也是經常變化的，一段時間極性是上正下負，下一段時間極性變?yōu)橄抡县?fù)。開關S閉合后，當交流電源的極性是上正下負時，交流電源從上端輸出電流，該電流對電容器充電，充電途徑是：交流電源上端→開關S→電容器→燈泡→交流電源下端，有電流流過燈泡，燈泡發光，同時交流電源對電容器充得上正下負的電荷；當交流電源的極性變?yōu)樯县?fù)下正時，交流電源從下端輸出電流，它經過燈泡對電容反充電，電流途徑是：交流電源下端→燈泡→電容器→開關S→交流電源上端，有電流流過燈泡，燈泡發光，同時電流對電容器反充得上負下正的電荷，這次充得的電荷極性與先前充得的電荷極性相反，它們相互中和抵消，電容器上的電荷消失。當交流電源極性重新變?yōu)樯险仑?fù)時，又可以對電容器進行充電，以后不斷重復上述過程。

從上面的分析可以看出，由于交流電源的極性不斷變化，使得電容器充電和反充電（中和抵消）交替進行，從而始終有電流流過電容器，這就是電容器“通交”性質。?

（3）電容器對交流有阻礙作用

電容器雖然能通過交流，但對交流也有一定的阻礙，這種阻礙稱之為容抗，用XC表示，容抗的單位是歐姆（Ω）。在圖4電路中，兩個電路中的交流電源電壓相等，燈泡也一樣，但由于電容器的容抗對交流阻礙作用，故圖中的燈泡要暗一些。

圖4　容抗說明圖

電容器的容抗與交流信號頻率、電容器的容量有關，交流信號頻率越高，電容器對交流信號的容抗越小，電容器容量越大，它對交流信號的容抗越小。在圖4（b）電路中，若交流電頻率不變，當電容器容量越大，燈泡越亮；或者電容器容量不變，交流電頻率越高燈泡越亮。這種關系可用下式表示：

式中，XC表示容抗，f 表示交流信號頻率，π為常數3.14。

在圖4（b）電路中，若交流電源的頻率f =50Hz，電容器的容量C=100µF，那么該電容器對交流電的容抗為：

04   極性

固定電容器可分為無極性電容器和有極性電容器。

（1）無極性電容器

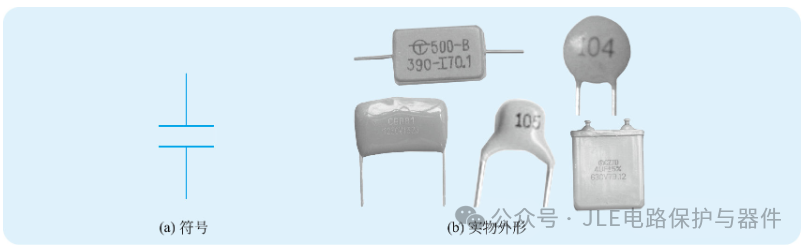

無極性電容器的引腳無正、負極之分。無極性電容器的電路符號如圖5（a）所示，常見無極性電容器外形如圖5（b）所示。無極性電容器的容量小，但耐壓高。

圖5　無極性電容器

（2）有極性電容器

有極性電容器又稱電解電容器，引腳有正、負之分。有極性電容器的電路符號如圖6（a）所示，常見的有極性電容器外形如圖6（b）所示。有極性電容器的容量大，但耐壓較低。

圖6　有極性電容器

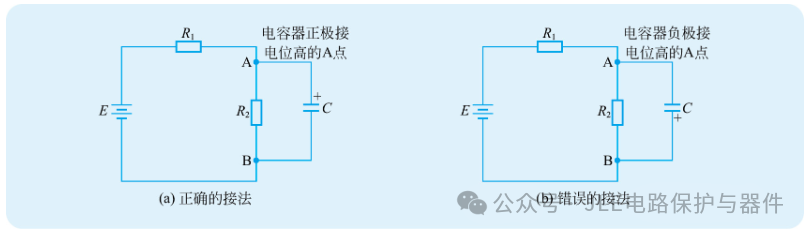

有極性電容器引腳有正負之分，在電路中不能亂接，若正負位置接錯，輕則電容器不能正常工作，重則電容器炸裂。有極性電容器正確的連接方法是：電容器正極接電路中的高電位，負極接電路中的低電位。有極性電容器正確和錯誤的接法分別如圖7所示。

圖7　有極性電容器在電路中的正確與錯誤連接方式

（3）有極性電容器的極性判別

由于有極性電容器有正負之分，在電路中又不能亂接，所以在使用有極性電容器前需要判別出正、負極。有極性電容器的正、負極判別方法如下。

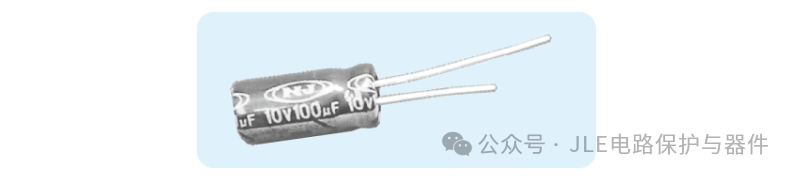

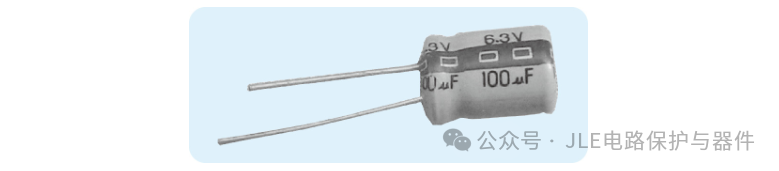

方法一：對于未使用過的新電容，可以根據引腳長短來判別。引腳長的為正極，引腳短的為負極，如圖8所示。

方法二：根據電容器上標注的極性判別。電容器上標“+”為正極，標“–”為負極，如圖9所示。

圖8　引腳長的引腳為正極

圖9　標“－”的引腳為負極

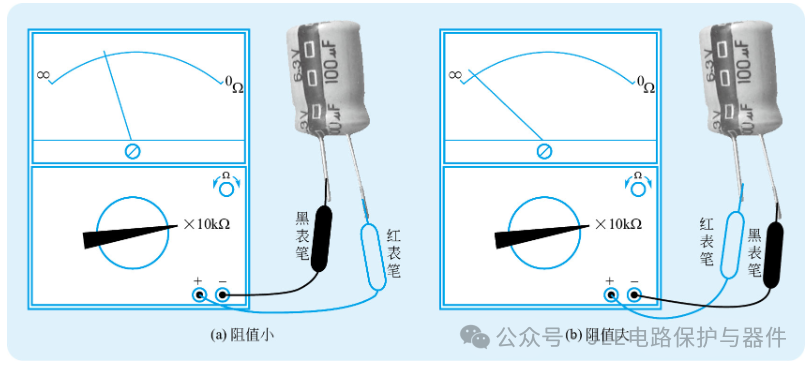

方法三：用萬用表判別。萬用表撥R×10k擋，測量電容器兩極之間阻值，正反各測一次，每次測量時表針都會先向右擺動，然后慢慢往左返回，待表針穩定不移動后再觀察阻值大小，兩次測量會出現阻值一大一小，以阻值大的那次為準，如圖10（b）所示，黑表筆接的為正極，紅表筆接的為負極。

圖10　用萬用表檢測電容器的極性

05 種類

固定電容器種類很多，按應用材料可分為紙介電容器（CZ）、高頻瓷片電容（CC）、低頻瓷片電容（CT）、云母電容（CY）、聚苯乙烯薄膜電容（CB）、玻璃釉電容（CI）、漆膜電容（CQ）、玻璃膜電容（CO）、滌綸薄膜電容（CL）、云母紙電容（CV）、金屬化紙電容（CJ）、復合介質電容（CH）、鋁電解電容（CD）、鉭電解電容（CA）、鈮電解電容（CN）、合金電解電容（CG）和其他材料電解電容（CE）等。

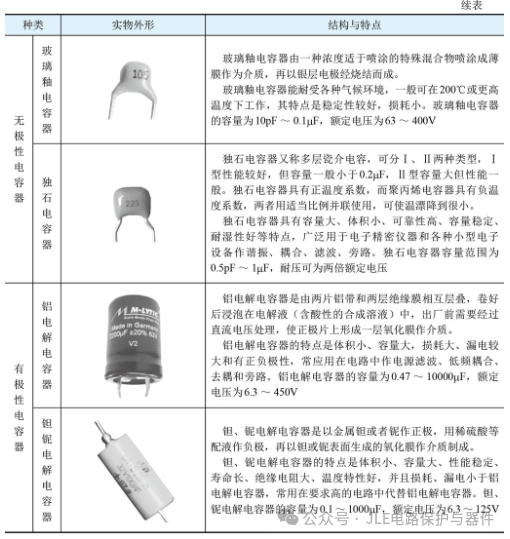

不同材料的電容器有不同的結構與特點，一些常見種類的電容器結構與特點見表1。

表1　常見種類的電容器

06 串聯與并聯

在使用電容器時，如果無法找到合適容量或耐壓的電容器，可將多個電容器進行并聯或串聯來得到需要的電容器。

（1）電容器的并聯

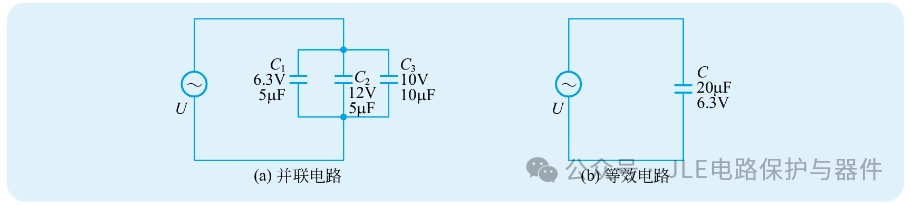

兩個或兩個以上電容器頭頭相連、尾尾相接稱為電容器并聯。電容器的并聯如圖11所示。

圖11　電容器的并聯

電容器的并聯說明

電容器并聯后的總?cè)萘吭龃?，總?cè)萘康扔谒胁⒙?lián)電容器的容量之和，以圖11（a）電路為例，并聯后總?cè)萘浚?/p>

電容器并聯后的總耐壓以耐壓最小的電容器的耐壓為準，仍以圖11（a）電路為例，C1、C2、C3耐壓不同，其中C1的耐壓最小，故并聯后電容器的總耐壓以C1耐壓6.3V為準，加在并聯電容器兩端的電壓不能超過6.3V。

根據上述原則，圖11（a）的電路可等效為圖11（b）所示電路。?

（2）電容器的串聯

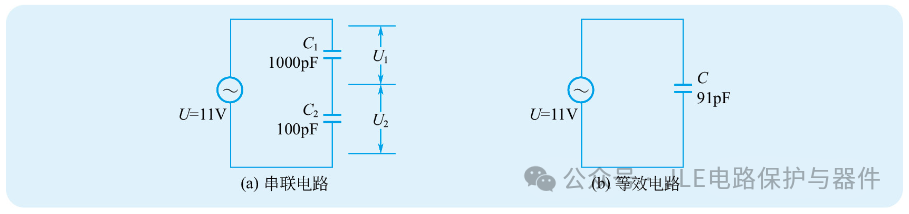

兩個或兩個以上電容器在電路中頭尾相連就是電容器的串聯。電容器的串聯如圖12所示。

圖12　電容器的串聯
