雷擊浪涌發生器對電子產品的影響以及它的等級是如何劃分的

來源：中翔儀器更新時間：2024-07-13 閱讀：

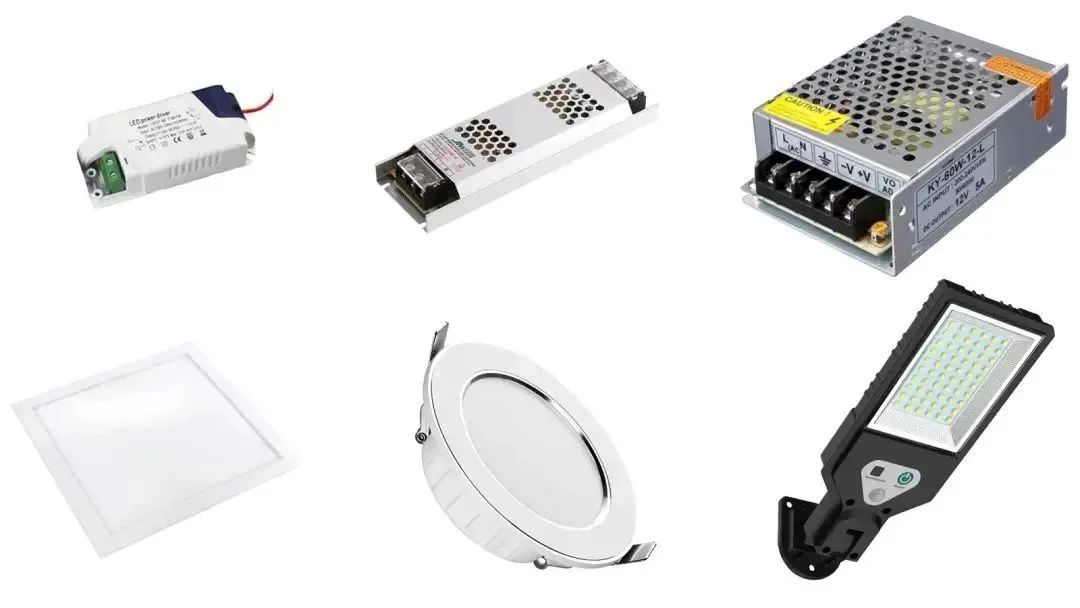

大家應該都知道雷擊浪涌發生器的存在，而雷擊浪涌發生器主要用于評估鐵道信號設備與電源線連接的設備抗沖擊抗擾度試驗的一款設備，那么關于雷擊浪涌會對電子設備造成什么樣的影響呢？

雷擊浪涌產生的時間非常短，大概在微微秒級。浪涌出現時，電壓電流的幅值超過正常值的兩倍以上。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷

電壓波動。在正常工作情況下，機器設備會自動停止或啟動。用電設備中有空調、壓縮機、電梯、泵或電機，電腦控制系統經常出現無理由復位。電機經常要更換或重繞。電氣設備由于故障、復位或電壓問題而縮短使用壽命。
對設備造成破壞。電壓擊穿半導體器件，破壞元器件金屬化表層，破壞印刷電路板印刷線路或接觸點，破壞三端雙可控硅元件/晶閘管。
對設備造成使用干擾。鎖死、晶閘管或三端雙向可控硅元件失控，數據文件部分破壞，數據處理程序出錯，接收、傳輸數據的錯誤和失敗，過早老化，零部件提前老化、電器壽命大大縮短，輸出音質、畫面質量下降。

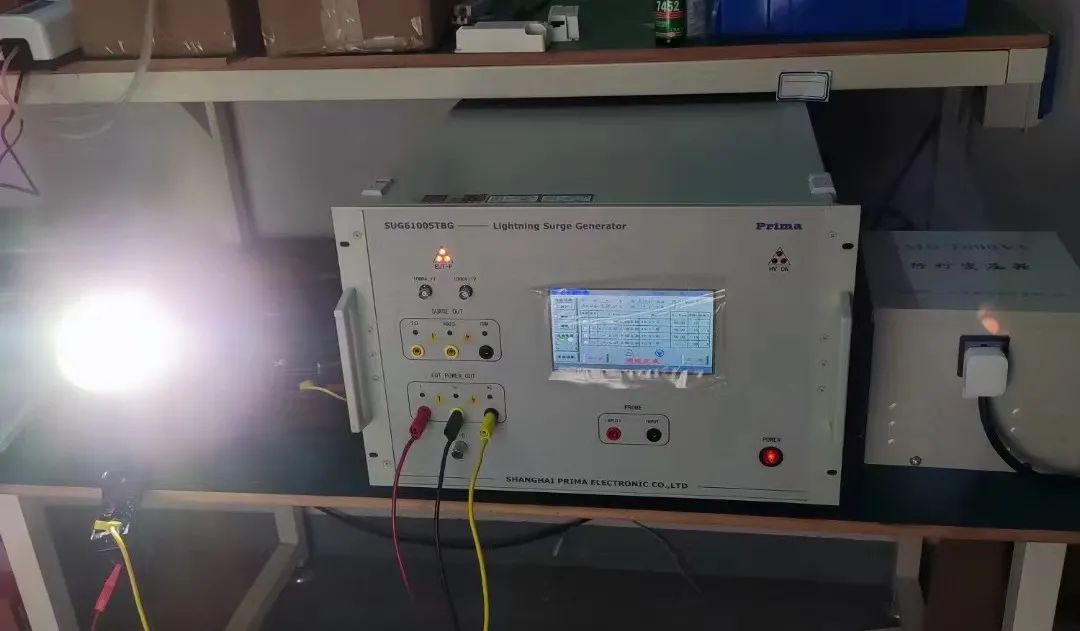

雷擊浪涌測試儀試驗方法

雷擊浪涌測試儀的起因是電力系統的開關瞬態和雷電瞬態；而浪涌抗擾度試驗?zāi)康氖墙⒁粋€共同的基準，以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。

根據標準IEC61000-4-5浪涌沖擊抗擾度試驗一般要求，雷擊浪涌發生器模擬1.2/50us電壓波形，8/20us電流波形和組合波（電壓波形：10/700us，電流波形：5/320us），通過耦合網絡，將波形耦合至被測電路中，已達到實驗?zāi)康摹?/p>

雷擊浪涌測試儀實驗等級

雷擊浪涌測試儀實驗等級根據電壓嚴酷程度分為1，2，3，4和X級，其中X及為開放級，每一級對應的電壓強度如表一。

嚴酷等級應用范圍則取決于環境（遭受浪涌可能性的環境）及安裝條件，大體按照以下條件分類：

1級：較好保護的環境，如工廠或電站的控制室。 2級：有一定保護的環境，如無強干擾的工廠。 3級：普通的電磁騷擾環境，對設備未規定特殊安裝要求，如普通安裝的電纜網絡，工業性的工作場所和變電所。 4級：受嚴重騷擾的環境，如民用架空線，未加保護的高壓變電所。 X級：特殊級，由用戶和制造商協商后確定。具體產品選用哪一級，一般由產品標準定。

雷擊浪涌測試儀實驗結果

雷擊浪涌測試儀測試是破壞性試驗，視被測物破壞程度，分為以下幾種情況：
