ESD標準和測試
01. 基本概念
EMC包含EMI（干擾）和 EMS(抗干擾）兩部分，前者是指對電子產品在電磁場方面干擾大小后者是指產品抵抗干擾的能力，說通俗點就是一個是干擾別人，一個是抵抗別人干擾，而ESD（Electro-Static discharge）的意思是“靜電釋放”，屬于EMS的一種。
02. 測試標準
針對ESD測試，最常用的標準目前最新的是IEC 61000-4-2：2008及國標GB/T 17626.2-2018，兩者只有語言的差異，內容是一致的。
03. 人體模型
===>人體電容
如果人體接近周圍某些物體或者墻壁等，會增加50~100pF的電容量，所以人體的電容等于人體自由空間電容和平板電容的總和，大約為50~250pF左右。
===>人體阻抗
人體阻抗=外部阻抗+內部阻抗，其中內部阻抗=體內電阻（約500Ω）+皮膚電阻（約2kΩ），手握金屬工具的人體電阻大約為330Ω。外部阻抗包含服裝及身體潮濕情況。另外環境因素如粉塵，潮濕，油污，皮膚傷口等都會降低人體電阻值。
===>人體靜電放電模型

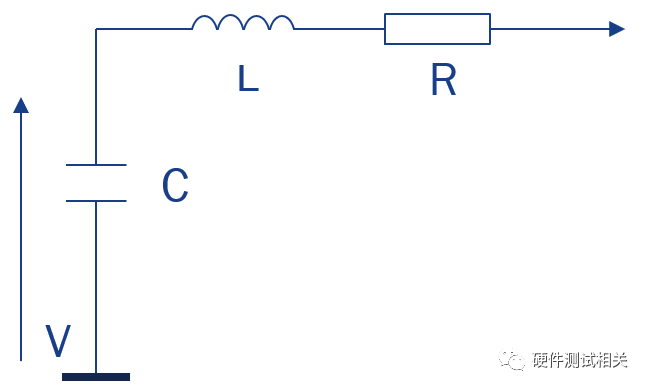

下圖為人體靜電放電模型。電荷儲存在人體電容中，通過一個等效的人體電阻產生放電。
04. 設定參數

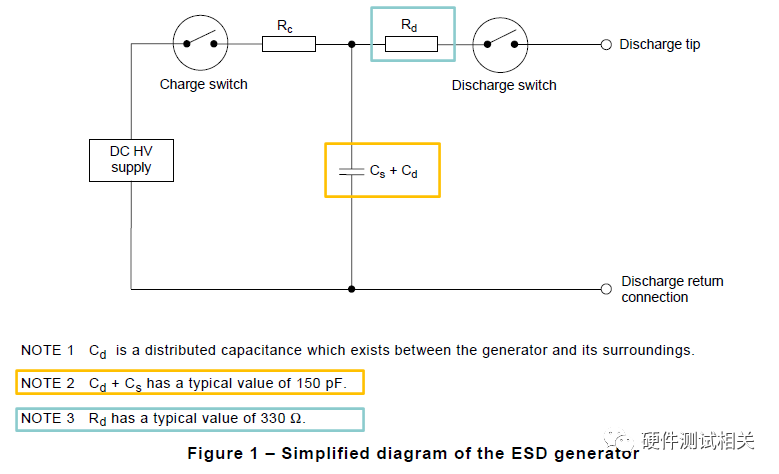

下圖為ESD測試中靜電放電發生器的簡圖（摘自IEC 61000-4-2），類似人體模型，里面定義了2個參數，Rc是充電電阻，取值為50MΩ~100MΩ，RD為放電電阻，取值為330Ω±10%，Cs為儲能電容，Cd為分布電容(存在于發生器和被試設備之間，參考接地板和耦合板之間)，兩者之和取150pF±10%。
05. 具體操作及注意事項

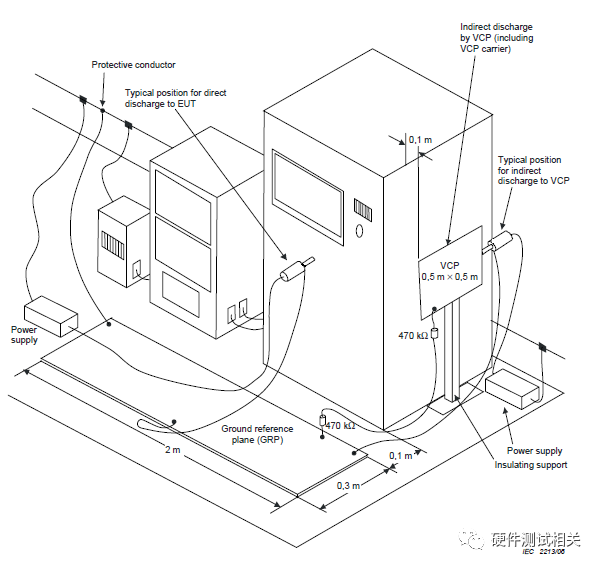

首先嚴格按照下圖法規要求進行環境搭建。
測試應當以單次放電的方式進行，在預選點上，至少施加10次單詞，特別是最敏感的極性。
測試中單次放電一般以1次/秒的速率放電，單詞間隔也建議1s，以免系統出現問題。另外放電點以20次/秒甚至更多的方式來進行試探選擇。
另外要注意的是實施放電時，發生器的放電回路電纜和被測產品距離應保持0.2m，接觸放電的情況下，放電電極的頂端在開關之前接觸被測產品。
如果產品表面有涂層但又沒有說明是絕緣層，那發生器的點擊頭要穿入漆膜下以便和導電層接觸，如果指明是絕緣層，那只能進行空氣放電，不應該進行接觸放電測試。
在空氣放電時，放電電極的圓形放電頭要盡可能的接近并觸碰被測產品，每次放電后，要將放電發生器的挪開，然后重新觸發發生器，再次測試，重復動作直到測完為止。
所有耦合版的間接放電測試，都要將被測物品放置在距離耦合板10cm的位置處，對耦合板施加至少10次的單次放電。
06. 結果判定
測試結果由產品制造商或者需求方確認，或者雙方協商同意，一般分為4類：
A，在規定的限制內性能正常，一般就是沒有任何問題。
B，功能或者性能暫時喪失或降低，停止測試后自動恢復，不用人為操作，一般就是自己能恢復的就行。
C，功能或者性能暫時喪失或降低，但是自己不能恢復，需要人為干預，一般就是自己好不了的，斷下電或者重啟就好了。
D，硬件或者軟件損壞，或者數據修飾不能恢復的功能喪失或者性能降低，一般就是沒辦法恢復了，元器件壞了或者怎么都恢復不了。
一般ESD評估及測試相關的參數和注意點都如上列出了，其他就不一一羅列了，具體可參考IEC 61000-4-2或GB/T 17626.2。
