Advanced Design System--ADS快速入門中文教程

第三章:ADS中的仿真設計

        ADS提供可以添加和配置的控制器來仿真、最優化及檢測你的設計。

        一個DSP設計仿真需要一個數據流控制器，同時一個模擬/RF設計仿真需要一個或更多各種控制器。你可以添加并配置合適的控制器或者插入包含合適控制器的模板（在原理圖窗口中選擇Insert>Template）。

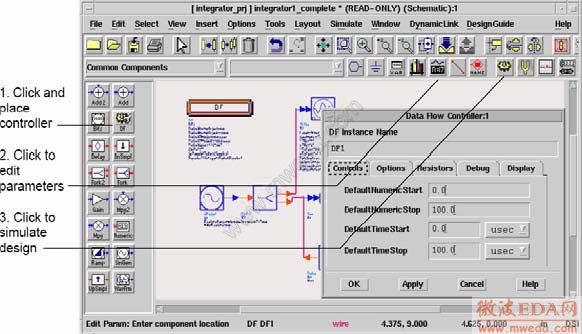

        仿真一個設計……

仿真的狀態顯示在一個信息窗口中。

模擬/RF電路仿真

        模擬/RF仿真通過明確地描述電路方程體系并求其數字解來計算電路對一個特定激勵的響應。每個仿真技術如下完成這項分析。

DC分析

        求解非線性普通微分方程（ODEs）的系統
        求得一個平衡點
        所有時間導數是常數（0）
        非線性代數方程系統

暫態分析

         求解非線性普通微分方程（ODEs）的系統
         用一個有限微分近似值替代時間導數（綜合法）
         非線性代數方程系統序列（一個系統在不同時間點）

諧波平衡（HB）

         求解非線性普通微分方程（ODEs）的系統
         穩態方法
         由截短傅立葉序列近似的解
         在頻域中，非線性ODEs系統變?yōu)榉蔷�性代數方程系統

求解非線性代數方程

使用Newton-Raphson運算法則（牛頓法則）求解非線性代數方程的方法如下：

         問題轉換為一組線性方程系統
         二次收斂逼近解法（每次迭代得誤差平方）

Momentum 仿真、優化設計及圖形化顯示結果

Momentum包括仿真、優化設計及圖形化顯示，用來仿真多層高頻電路板、天線、混合器、多片模塊和綜合電路的特性。

Momentum使你可以：

        當電路模型范圍超出或模型不存在時仿真
        識別元件間寄生耦合
        超出簡單的分析及確定設計電路特性自動檢測
        圖形化電流流程并且3維顯示遠場輻射

    Momentum是一種電磁仿真器，可以計算普通平面電路的S參數，如微帶線、槽形線、帶狀線、共面波導及其他布局技術。
    Momentum Optimization自動改變幾何參數幫你達到最佳結構來滿足電路或元件特性目標。
    Momentum Visualization提供一個仿真結果的3維透視畫法使你能夠查看并激勵導體和槽縫中的電流，并且查看遠場輻射圖的2維及3維表示。

仿真控制器

基于將要仿真的設計類型和想要分析的種類，給設計添加一個或多個仿真控制器。
