Advanced Design System--ADS快速入門中文教程

第二章:使用ADS的設計

      ADS使用設計來存儲你達到你設計目標而生成的原理圖和布局圖信息。

一個設計可以由單個的原理圖或布局圖組成，或者它可以由許多作為單個設計包含的內部子網絡的原理圖和布局圖組成。項目中的所有設計都可以直接從主窗口或從一個設計窗口內顯示和打開。

在一個設計窗口中你可以：

l         創建和修改電路圖和布局圖

l         添加變量和方程

l         放置和修改元件、封裝及仿真控制器

l         指定層及顯示參數

l         使用文本和說明插入注釋

l         由原理圖生成布局圖（及從布局圖到原理圖）

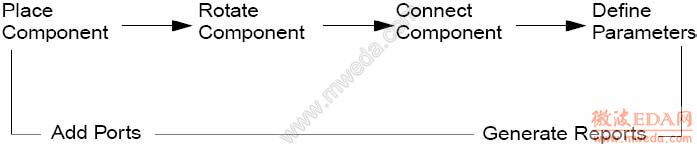

創建一個設計和布局圖的基本步驟如圖所示：

　

創建設計

你可以使用下面兩種方法之一創建一個新的設計（布局圖）：

  l        選擇主窗口上的Window>New Schematic或原理圖（布局圖）窗口上的File>New Design，然后使用對話框?yàn)槟銊?chuàng)建的文件命名。

  l       選擇原理圖窗口上的Insert>Template，并且為新文件選擇一個模板。

當你選擇了一個模板，大部分初始設置、原理圖和仿真的配置及數據分析都會自動完成。

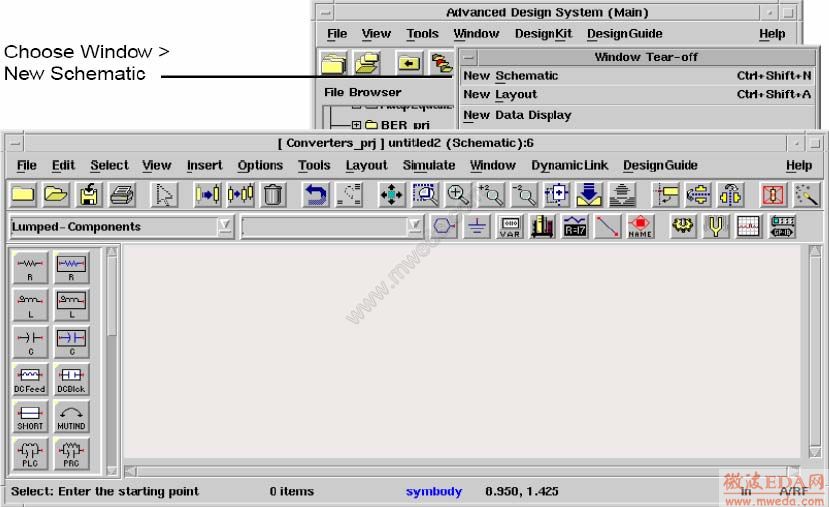

為了創建一個設計需要：

將設計列表

    即使你關閉了所有的原理圖和布局圖窗口，你所打開的設計仍然保留在內存中直到你明確的清除它或者退出程序。
    將設計列表可以：
  l    選擇原理圖（布局圖主窗口）的窗口菜單中的設計
  l    雙擊主窗口中的Network目錄來顯示所有的設計，然后雙擊一個設計將它的原理圖、布局圖及分級信息列表

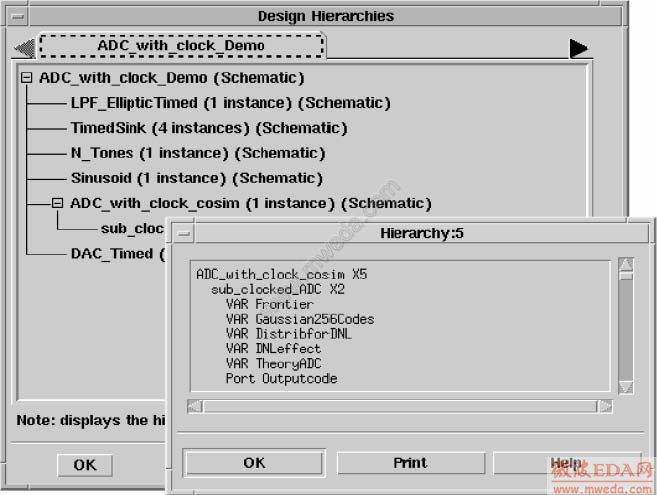

在原理圖窗口中選擇Tools>Hierarchy顯示設計的Hierarchy對話框可以查看一個設計的元件層次。在主窗口中選擇View>Design Hierarchies顯示Design Hierarchies對話框可以查看一個項目的設計層次。

打開設計

你可以使用主窗口或者原理圖（布局圖）窗口打開一個設計（布局圖）。

         在原理圖（布局圖）中選擇File>Open，然后使用對話框定位并且打開設計

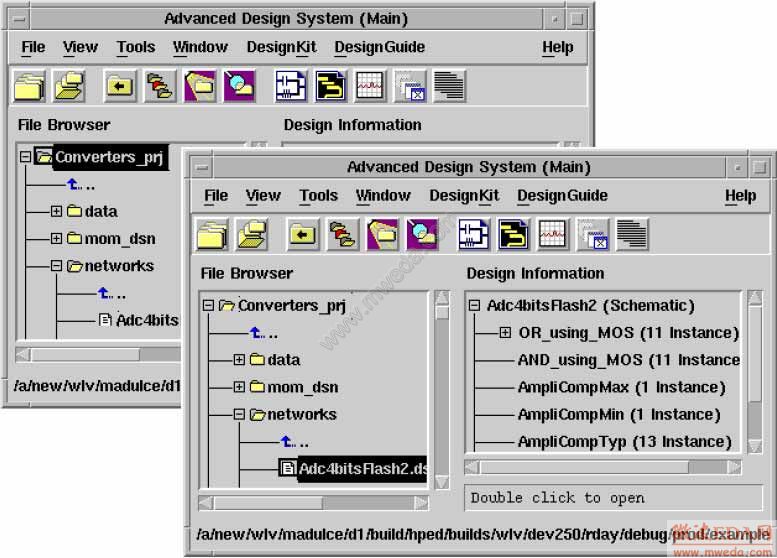

         使用主窗口的File>Browser欄定位設計（布局圖），然后雙擊打開它。

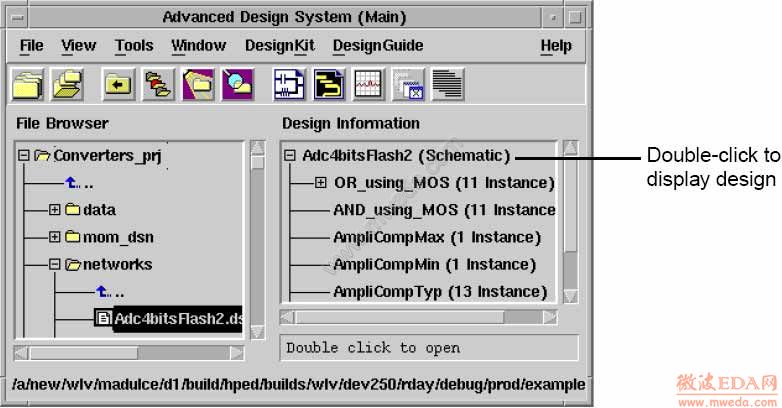

打開一個設計可以：

添加元件

在你創建自己設計的設計窗口的繪圖區，你可以放置、連接及設置下列項：

         元件

         數據項

         測試源

         仿真控制器

你還可以添加整個電路作為子網絡來創建分級設計。注意當你選擇一個模塊開始一個設計時，大部分仿真和分析設置及配置會自動完成。

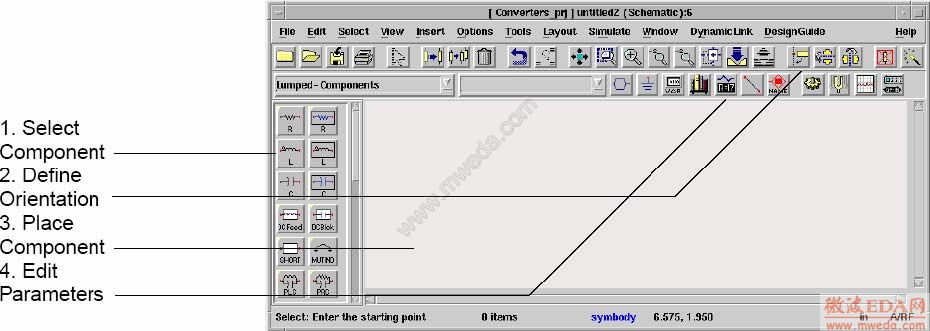

為了添加一個元件：

繪制外形

為了創建一個布局圖，你可以在設計窗口的繪圖區繪制或修改外形來創建你的布局圖。你還可以添加Traces來描述電氣連接。

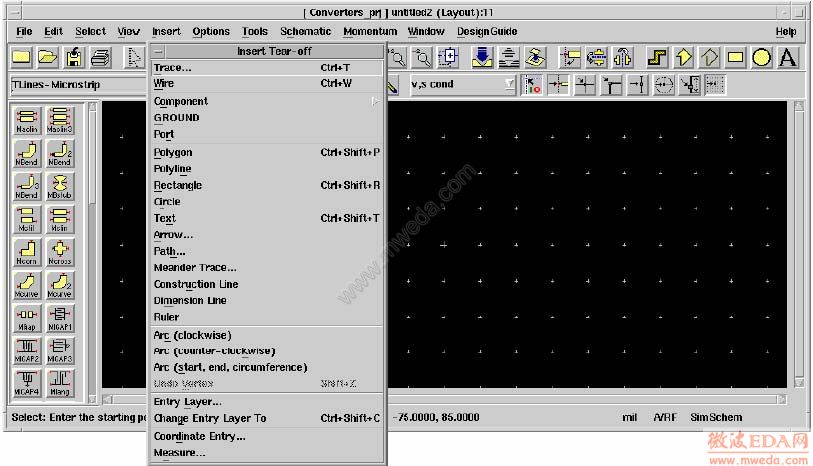

放置一個外形可以：

         從Draw菜單中選擇外形或者點擊工具條上適當?shù)陌粹o

在繪圖區希望的位置畫出外形。

同步設計

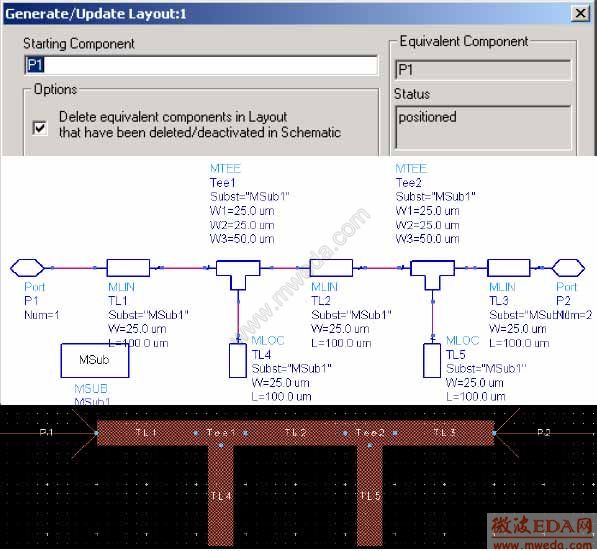

使用同步設計（Schematic window > Layout > Generate/Update Layout或者 Layout window > Schematic > Generate/Update Schematic）來生成及同步你的原理圖和布局圖的線圖和符號。你調用同步操作的窗口是目標文件產生和更新的源。

文件設計

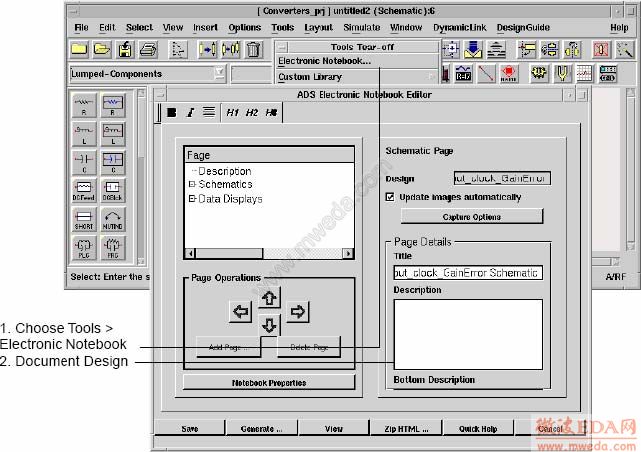

ADS有一個文件工具，可以利用項目中的設計及結果生成HTML文件。這種“電子筆記本”生成工具可以被用來：

         捕獲項目中的原理圖、布局圖及數據顯示圖像，并且從其他源中輸入圖像

         生成可以在ADS外分類和查看的HTML文件
