圓柱面頻率選擇表面怎么加激勵

---

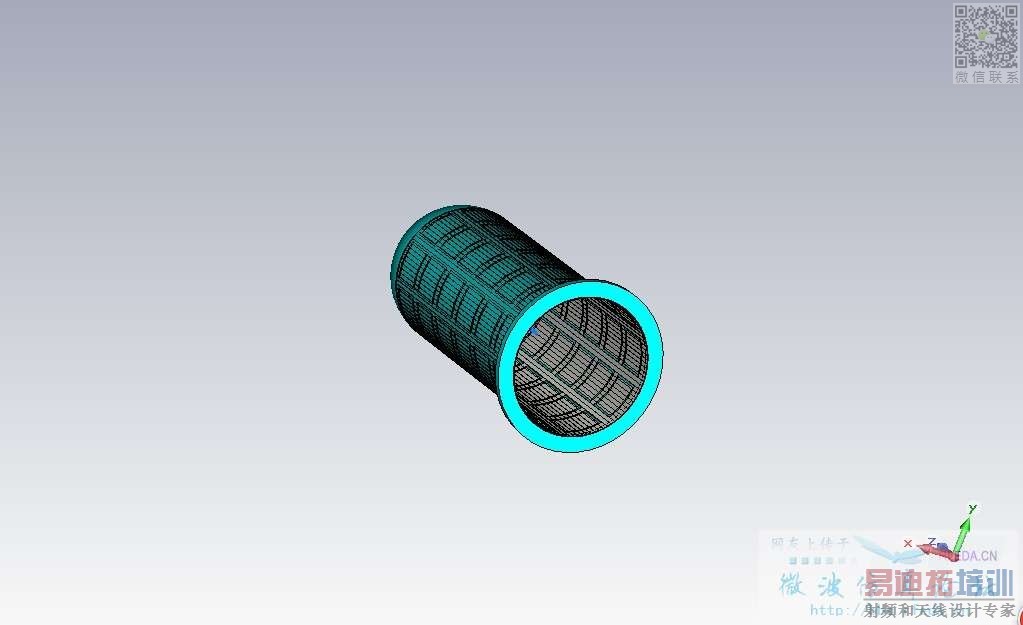

如圖是一個天線罩模型，天線在圓柱體內部，F(xiàn)SS位于圓柱體的內表面
誠心求問大神如何設置激勵，才能夠仿真出S21透射參數

大神們求幫助??！

哇，好神奇的樣子，幫頂，也想知道方法呢

你要怎么測試?

就需要得到類似于平面FSS一樣的S參數

我不關心你要得到什么參數，我問的是你知不知道你自己做的這個東西要怎么實際測量?用什么儀器?端口如何連接在你的器件上?校準平面在哪里?
如果你自己都不知道要如何做測試，仿真從何談起?

小編可以把.cst模型傳上來 瞧瞧

我仿過一個類似的，不過是用HFSS仿的。內部放的是一個偶極天線，天線與天線罩一起仿的。偶極天線中間加集總端口，天線罩外面用空氣腔包裹，設為輻射邊界，然后看它的S11特性。在通帶頻率S11越低，代表透過特性越好
