CST CS線纜問題

---

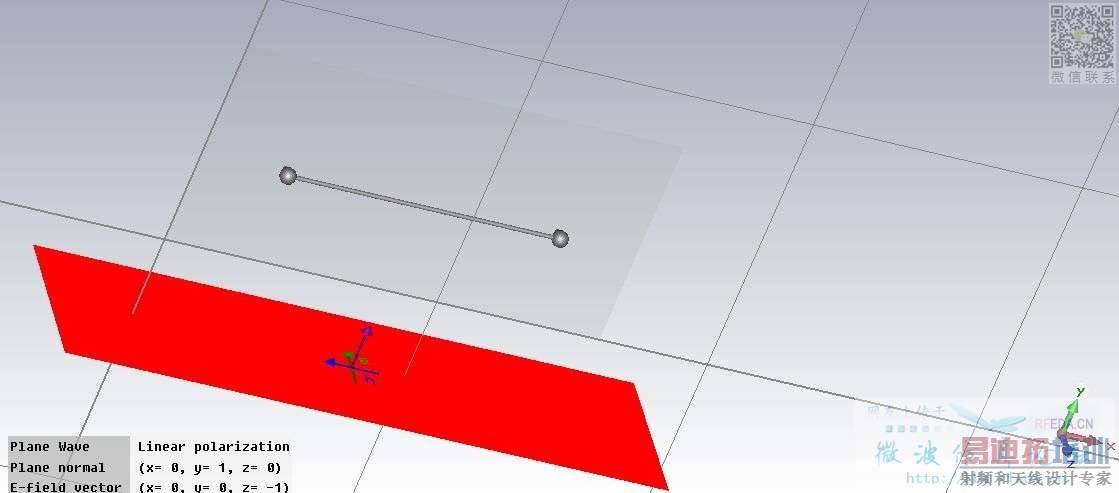

如圖所示，平面波頻率0-500M,單線1m，可是線纜上感應電流諧振規律不對啊，不應該是150M，300M,450M的時候有波峰嗎?150M的時候差不多，為什么300M的時候就沒了呢?求指導?加急！

你激勵的極化對不對啊

這個是垂直極化吧，只不過感應電流小點，如果水平極化的話可能電流大點，可是諧振依然不對，不知道您有什么好的建議。

線纜那個端點接地沒有哦

兩個都接地了，而且用短路和負載50歐都試過，諧振依然不變，不對。希望您繼續提出意見哈

1、300MHz諧振 時峰值應該非常小，相當于并聯L C諧振
2、建議你 y坐標用對數坐標劃，加大動態范圍，觀察300MHz附近的最小值。

這是我換了個平面波波形得出的，諧振點還是不對。我不是很明白你的“觀察300MHz附近的最小值”，我看文章中說傳輸線諧振都是半波長倍數，一般很明顯的波峰，如果單單是在后處理中調節坐標系是不是沒有改進?

1、傳輸線諧振也和終端阻抗、線纜的周邊金屬地都有關，如果終端開路且平行于金屬地，理論上半波長諧振。 單極子天線還是四分之波長諧振的。
2、這個仿真結果第一個諧振點 在0頻率嗎?不會對數坐標看不出來

灰常感謝，在同學幫助下，現在諧振點都對了，貌似就去了單線外面包層。，至于你說的0頻率處，依然還是有尖峰，不知道為什么?還有個問題就是上次請教你艙室加攪拌的時候你說線纜工作室就可以完成，可是我到了線纜工作室，選擇角度掃描，沒法生成各個角度的文件，為什么呢?不加線纜，到微博工作室，可以生成例如10。20，,30，度的文件的、
