CST MWS用I求解器計算時添加了對稱面后如何添加波導端口？

用I求解器仿真一個喇叭，提示不能在boundary condition中設置對稱面，要使用內建的宏來完成
于是照做，然后原來設置好的waveguide port提示被刪除了，接著按照通常的方法重新添加，再仿真
提示“Port 1 is touching a magnetic ground plane. Please define an extrusion of the port face for port backing.”
不明白這是要我怎么做。求指教

沒明白你是怎么做的，模型上來吧

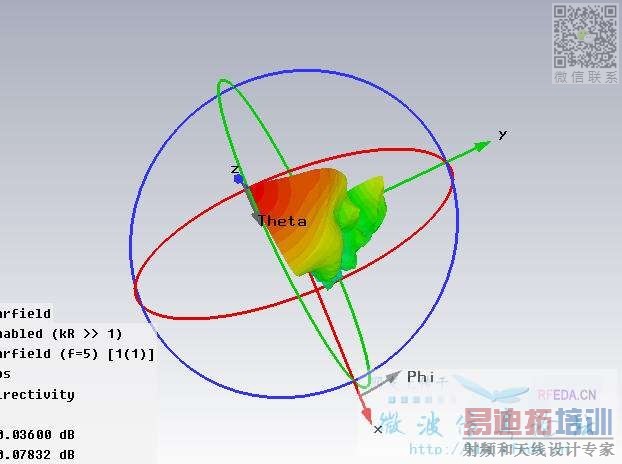

我用CST自帶的例子試了下，沒有報錯，但得到的方向圖應該是不對的
可能I求解器的對稱面不是這么用的

就用自帶的圓喇叭例子試吧。
你是用menu/macros/solver/set mirror planes for I-solver設置的對稱么?

我用的那個是自帶的方喇叭的例子，是用宏加的

能詳細說下用宏加了對稱之后，具體怎么操作添加的waveguide port么?
我也是仿一個角錐喇叭，添加了電和磁對稱以后，喇叭被橫豎分成4份，只保留了一份，其他3份都被替換成了“假”solid。然后我選中剩下那1/4的波導口端面，添加waveguide port，然后啟動I，就提示前面說的錯誤，說waveguide port與磁對稱面接觸了，不行。你是怎么做的，能仿成功。

我把波導端口擴大了啊，就相當于完整喇叭時一樣的端口，說白了，就是把被刪掉的端口重新建立出來

相當于在后面又接了一段波導吧?
這樣做不行的，我之前已經這樣做過了。
那個宏加的對稱面不是固定坐標的，是把計算區域縮小為1/4，然后在區域邊界加電壁和磁壁。你把波導擴大后，也擴大了計算區域，對稱面就同時被移位了，不在原先想設置對稱的地方了。你仔細看看加完宏以后的邊界設置變成什么樣了。
繼續求解決方案。

我就是這樣設置的，沒有錯誤，只是會提示端口模式不夠，我設置了1mode

這樣應該是不對。

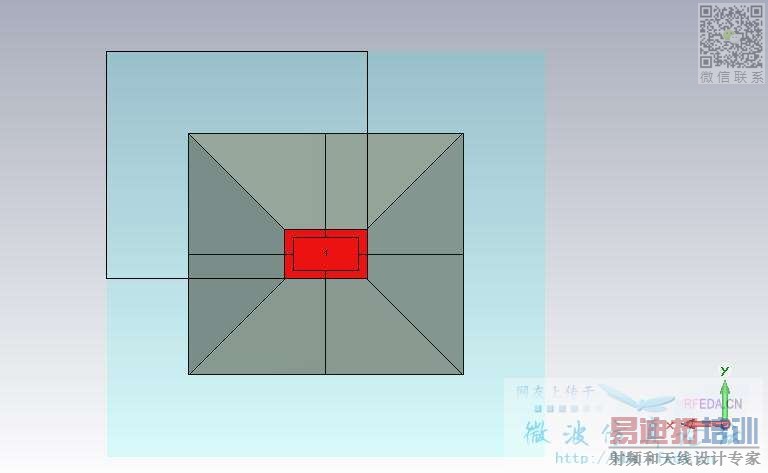

你看看邊界條件里面，是不是Xmin和Ymin被設置為了對稱面?
但實際上我們想要的對稱面不在圖中的Xmin和Ymin位置上。
