在CST PCB STUDIO中可以得到板的場強分布嗎？

我現在想對一塊板進行分析，包括SI、PI以及EMI、EMS等方面，在CST PCB STUDIO中能夠進行SI和PI，但如何能進行EMI及EMS呢?需要和CST MWS進行聯合仿真嗎?如果需要，該怎樣聯合呢（在CST PCB STUDIO的TASK設置中，聯合仿真一欄無效，沒有辦法勾選）?

EMI就是CE和RE；
CE要用DS+PCBS工作室；
RE要用MWS+PCBS工作室。

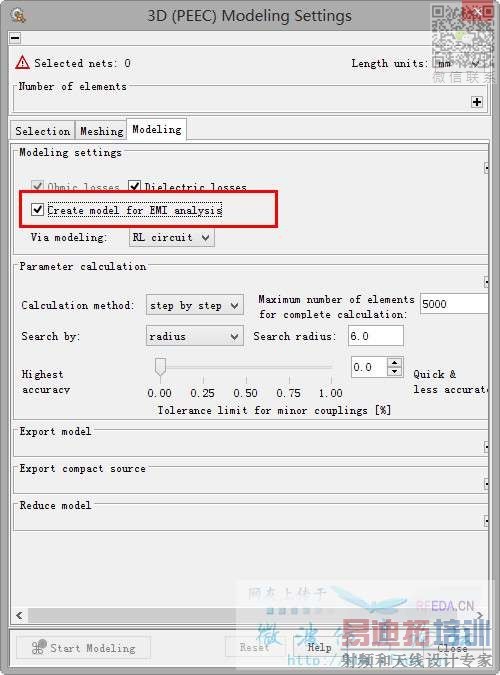

若進行RE，該如何將MWS和PCBS聯合起來呢?在PCBS中與MWS聯合仿真的選項無效，沒辦法勾選。

現在PCBS中得到rsd等源文件。

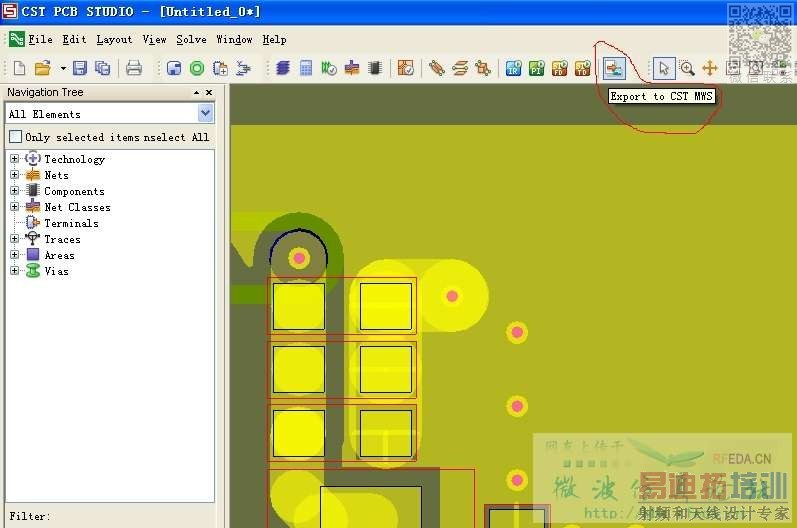

不是點這里，是點工具條上的一個箭頭，到MWS。
希望你加入CST仿真交流群：364028537
主要是討論控制器的CE和RE仿真。
和你這個相關性大的。

我在PCBS的工具條上沒找到你說的到MWS的箭頭，是不是和版本有關，我用的是2010的，你呢?能否發個截圖?謝謝

CST 2012 SP8
回頭截圖給你。

謝謝啦，確實是版本問題 ，2012新加的這部分和時域求解器。請問，你用過2010的嗎?如果是10版，有沒有辦法?

有做粒子軌跡仿真的么?怎么計算粒子撞擊某一個加速極電子的個數呢?

那要用到CST的粒子工作室，CST是做這個起家的，建議你重新發帖，不要來做EMC這里。

沒用過2010，感覺CST做RE，功能還不夠，還需要更強大。
EMC仿真，CST算是半路出家的和尚。
