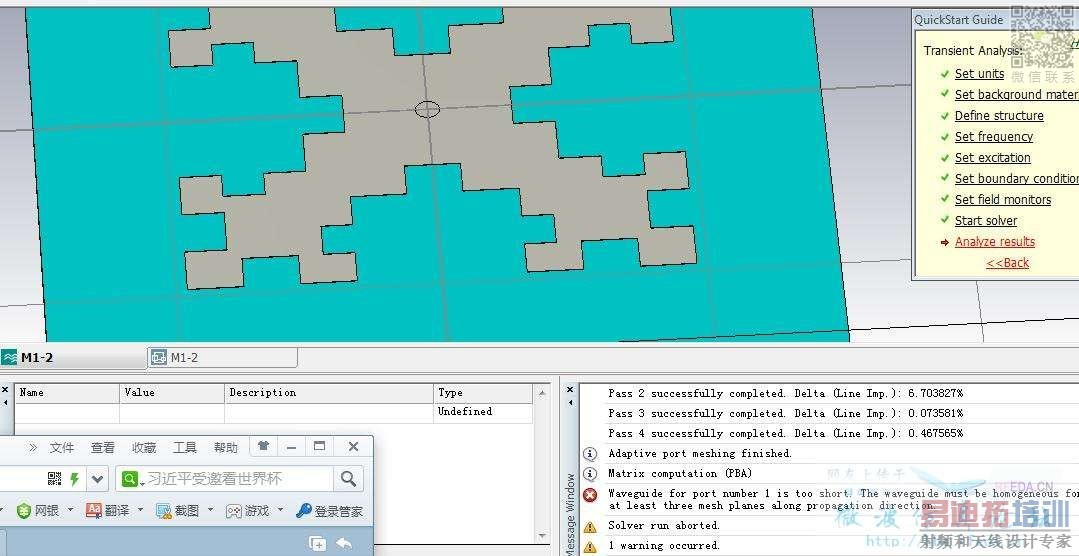

CST仿真出現這種問題怎么調整

---

波導端口太短，會在結構的不連續處產生高次模
解決方法：將波導端口拉長至少3個網格的長度

這個問題討論過太多次了，搜搜舊帖。

或者將網格加密

解決途徑：通過報錯信息，你可以進入幫助文檔，仔細閱讀找到解決方法
此外，共享下一個初學者的經驗：

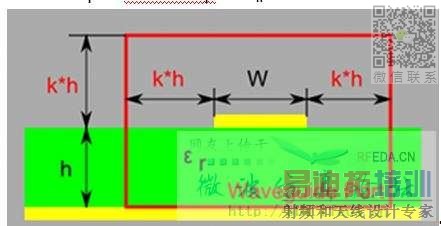

（1）waveguide的尺寸，不能太小，如下圖，Microstrip feeding line，k一般可取510

（2）仿真開始前，需要檢查Meshing的配置。從X，Y，Z三個方向上檢查是否需要加密。加密網格會降低報錯的風險，但是會增加仿真時間。
（3）模型簡化。在更可能的情況下簡化模型，這樣也會降低報錯的風險。之前我做過一個仿真，feeding線彎折多次，第一次仿真出現報錯，后優化feeding線，報錯消失。
如果有任何錯誤的理解，歡迎指正

請問波導端口拉長石指饋電圓柱的高度嗎

waveguide的尺寸是指饋電面的面積不能過小嗎

對，是指面積。你可以多參考CST的幫助文檔。如果有其它問題，我們可以再討論
