為什么我的CST MWS遠場圖選項里沒有Gain，難道是因?yàn)榧拥氖请妷杭?lì)嗎？
來源：edatop
更新時間：2024-08-31
閱讀：

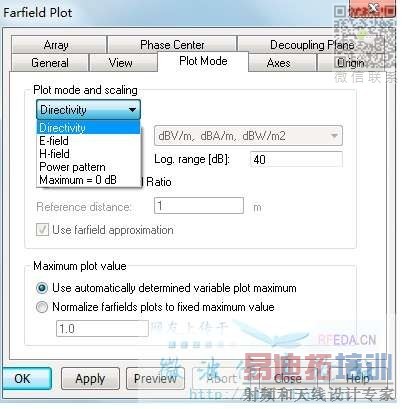

為什么我的遠場圖選項里沒有Gain，難道是因?yàn)榧拥氖请妷杭?lì)嗎?
CST MWS幫助文件《Farfield Plot – Plot Mode》：
Gain (IEEE): Norm the plot to the total input power.
Realized Gain: gain * (1-S11^2), includes the impedance mismatch loss.
增益需要按照輸入功率歸一化，輸入源不是功率形式的話自然無法計算。
那怎么把輸入源換成功率形式，我現在要加的激勵就是電壓激勵。其他的好像沒法加，我這個是雙錐天線
實際測量中你要如何處理?
是不是這種情況下，輸入端沒有損耗，Gain=Directivity
