CST MWS關于background material的設置
在background material設置中，所謂“background”指的是那一部分區域?
設置對話框下半部分有個”surrounding space"，還需輸入
Low X distance Upper X distance
Low Y distance Upper Y distance
Low Z distance Upper Z distance

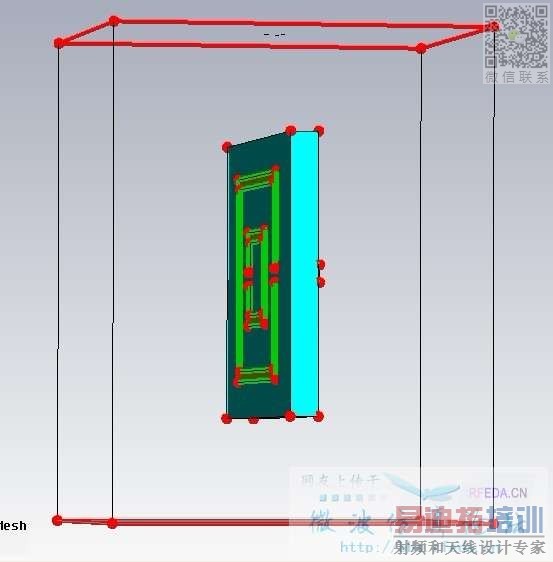

如果每項都輸入3，會出現一個包裹object的矩形框，問：
"background "是指該矩形框內不包括object的其它所有區域?
背景材料，就是代表bounding box內所有沒定義的地方
"bounding box"指的就是圖中那個矩形線框 框住的空間?
恩，是的，就是那個
得到大家的幫助，很開心！
如果想模擬一個有耗媒質或者色散媒質的背景應該怎么做呢?
直接改BG 材料屬性了 ， 也就是它的epsilon and mue
我想問的是有耗材料或者色散材料
改你說的只能模擬無耗的材料
有個地方可以改“損耗角”什么的，我在論壇里見到過類似問題，你搜搜看
不就在這里設置么?和設置新材料一樣的

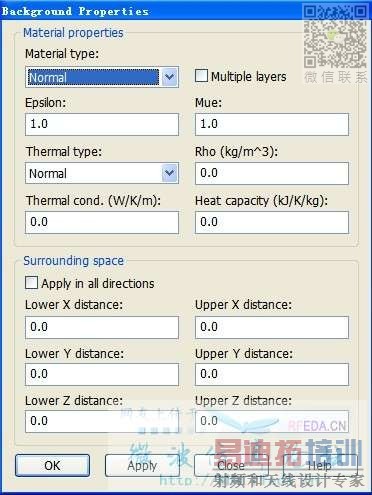

您這是什么版本?我的怎么是這樣的
并且?guī)椭募惺沁@樣講的：
Sets the background material to a Perfect Electric Conductor.
Sets the background material to a normal material which is loss free and determined by its Epsilon and Mue.
事實說明用最新版永遠都不會落伍啊……
原來如此呀，新版本就是好。
一般來說，設定了仿真頻率Fmin和Fmax后，軟件自動生成一個背景框，也就是這個Background properties。并且，一般情況下也不用修改其參數特性，即material type為normal，Epsilon=1等，相當于背景是空氣，這一點跟HFSS里手動定義空氣輻射腔是一樣的。
以上我的個人理解，不知道是否正確?
是類似的，材料屬性需不需要修改還是要看仿真什么模型
仿天線一般都不會改
仿波導很多人喜歡建立內部空氣腔，然后北京設置為PEC，是一樣的
