誠心請教CST MWS計算不穩定的錯誤怎么解決？

---

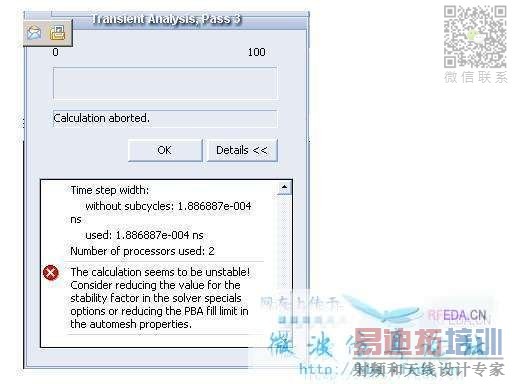

如圖所示的錯誤。calculation unstable。
按照提示的把stability factor 和PBA fill limit改低依然報錯。
可以肯定的是模型是絕對沒有問題的。
誠心請教，在論壇里還沒有發現能解決這個問題的帖子。

怪物大大用的CST MWS版本可是 夠老的……
用的是Waveguide Port嗎?如果是的話，在Solver -> Transient Solver -> Specials... -> Waveguide -> Port Setting frame里選擇Add electric shielding around port region：
A metallic shielding surrounding the chosen port region will be added. This option causes higher reflections at ports. Therefore, it should only be used if a calculation has become unstable.
試試看對你的模型有沒有效果。5.0版本的CST MWS可能上面的路徑有出入，找找看吧。
前兩天剛有一個帖子和你是同樣的問題：http://bbs.rfeda.cn/read.php?tid=44081#

謝謝hefang，這個錯誤是我以前遇到的。
看你給比人的回帖及反饋來看，你的方法是有效的。
再次感謝哈！

不客氣。試試看這個方法吧，等你好消息。

小編可以說下不穩定的原因不。

哦，說實話，我還真沒有深入研究過這個問題，所以我還真不知道為什么有時候會出現unstable的情況。而且，我遇到的很多情況是網格加密（很密）之后才會出現……。
看看論壇里有沒有人研究過這個問題，過兩天我問問CST客服。

問過CST的支持，回復的人也沒提到什么具體的或者根源性的解釋，只是說很難用一兩句話就能確定發散的原因，所以仍然沒有明確的原因。
回復的人強調波導端口加金屬屏蔽應該是最有效的方法。

謝謝hefang小編，出現unstable的情況多數是在網格加密的情況下發生，而且我所遇到的都是模型中含有微帶傳輸線的情況下發生的。

出現unstable的情況在于端口阻抗計算不穩定，能量衰減達不到-30dB,如hefang小編所言，“Add electric shielding around port region”就可以仿真計算。我也遇到了這個問題，把模型給CST總部，問題就解決了。

用波端口的時候，一般都是在波導或同軸饋電的情況下，而對于這兩種情況你說端口阻抗計算不穩定，感覺沒有道理啊。
PS：解決方法跟hefang小編的建議是一樣的嗎?

hefang小編的建議的方法可以解決這個問題。
