關于CST仿真天線饋點不同導致增益不一樣的問題

---

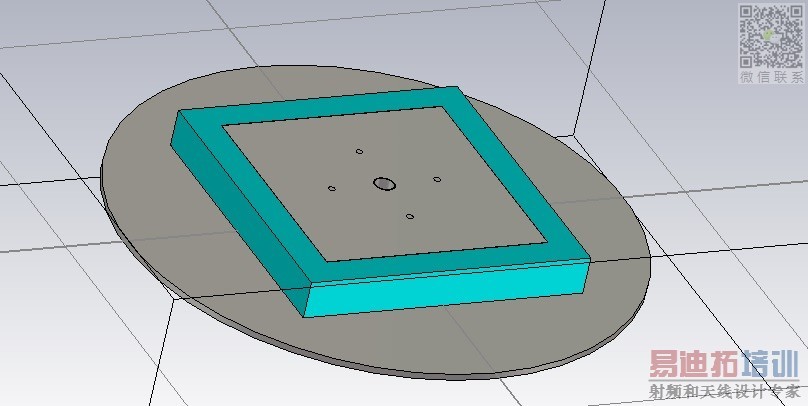

最近在做一個GPS陶瓷天線，發現仿出來的結果很費解，在使用雙饋的時候，directivity看增益與realize增益的時候，兩者相差不大，但是用四饋的時候，兩者相差有2DB增益，我不知道為什么，每個饋電相差90度相位

雙饋和四饋情況下增益有2dB差異，這很正常吧

小編是說gain和realized gain嗎?
兩者的差異就是后者考慮了端口反射損耗
你看看你的駐波就知道了

駐波還是沒有問題的，我調整了4端口的位置，使S參數都到了-20左右

你到底是雙饋和四饋的差異還是gain和realized gain的差異?差多少?

正常，real gain是可信得

幫助文件里面：Realized Gain: gain * (1-Balance^2), includes the impedance mismatch loss.
你可以看看駐波和balance曲線是什么樣的，會不會是駐波好但天線內部有諧振?
