CST MWS計算單站遠場RCS時候頻率問題
在計算rcs的時候，平面波設置里面有一個頻率。激勵信號地方需要設置一個頻率范圍。monitor也有一個設置觀察頻率的地方。設置積分方程解的時候又有一個設置采樣頻率的地方。這些地方不應該都是同一個頻率值嗎？如果設置成不同頻率出來的結果是怎么回事。比如單獨的激勵信號頻率和平面波頻率不同，做出來的結果是什么。
主要我現在是做一個大概15cm*15cm*15cm的正方體rcs，頻率過低的情況（大概400M），在0到360度的方位角上，rcs有很強的抖動，不是一個光滑曲線，不知道是不是這些頻率設置的關系
首先樓主需要確認一下使用什么求解器（時域求解器、頻域求解器、積分方程求解器、高頻漸進求解器？），使用不同的求解器，樓主所說的頻率的設置有不同的意義。

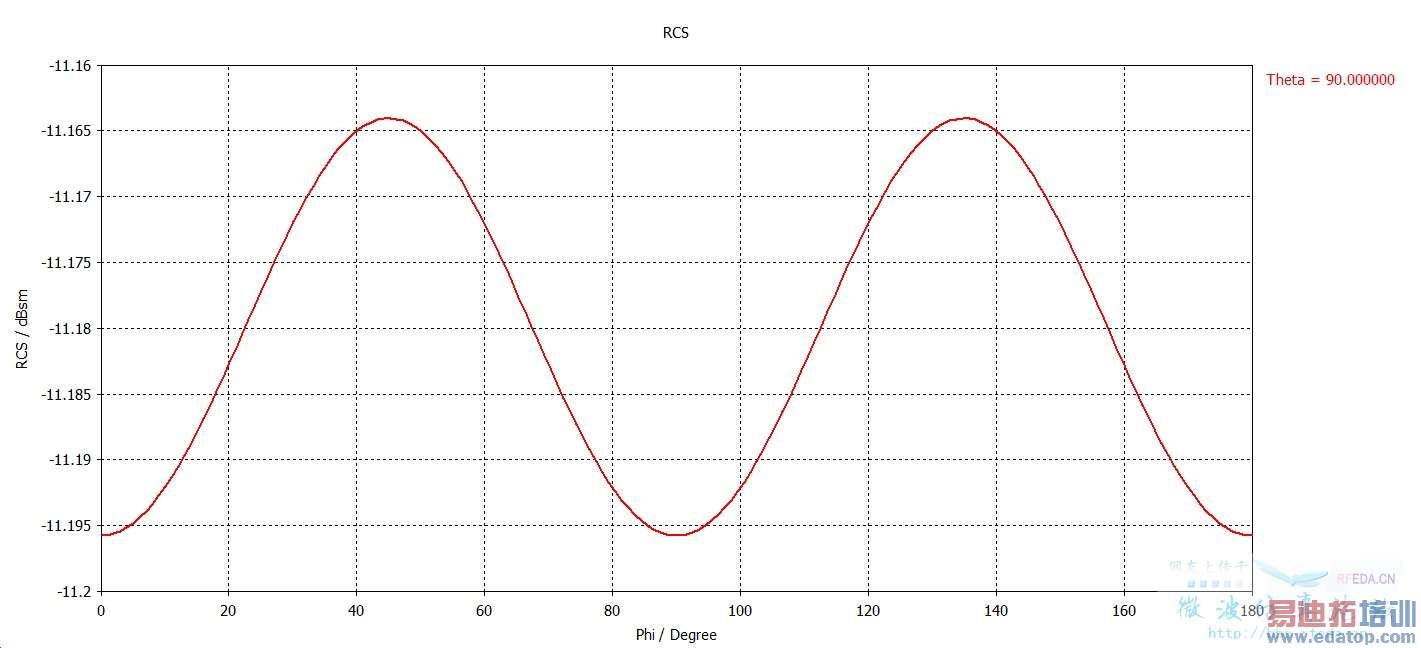

我按你說的仿真了下，結果如下圖，你說的是什么意思呢?

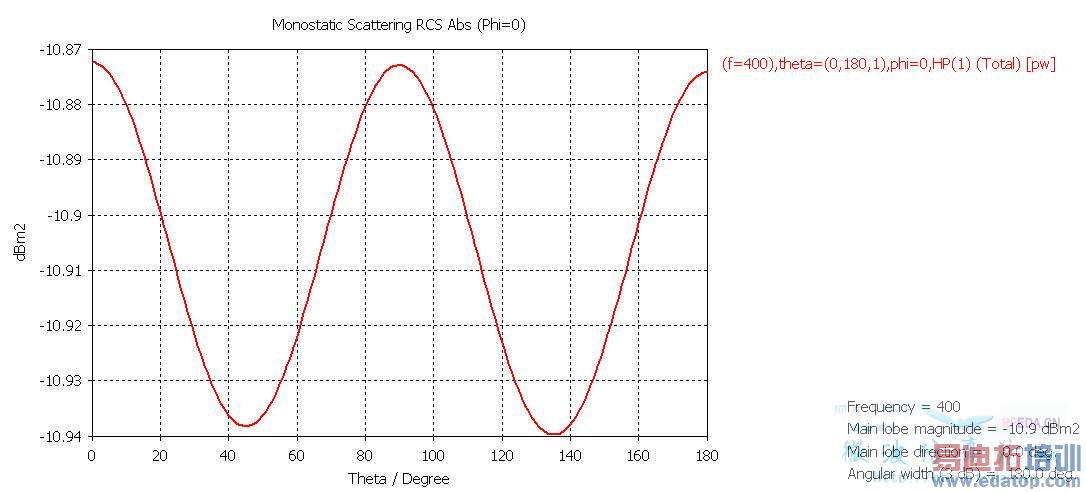

我后來看了看，感覺可能是頻率設置不同的原因。之間設了一個較高的頻率，激勵信號的持續時間很短。后來把頻率設低了以后，信號持續時間還是很短。重新建工程，把相關頻率都設為400M，激勵信號時間變長，然后有比較多完整周期，結果就平滑了。這個激勵信號是根據具體頻率生成的嗎，為什么直接改頻率范圍激勵信號不會跟著變化呢，是我哪里錯了嗎？還有我做出來的圖顯示格式和你的不太一樣，是版本問題還是看的位置不一樣，我的是在1D result 的 monostatic RCS里面導出的圖。
你用的是默認的激勵信號么？
CST里面默認的激勵信號是高斯脈沖，時域的高斯脈沖的傅立葉變換在頻域上可以覆蓋你設置的頻點，應該不會出現你說的頻率范圍變化而激勵信號不變的問題
我剛試了試，頻率改變的時候，默認激勵信號是會發生變化的，頻域的變化會影響到時域信號的變化，應該是和你說的一樣，傅里葉變化可以覆蓋所設置的頻點。我沒想到這一點，時域信號需要覆蓋到所有設置的頻段，并不是我所計算的具體某個頻點的相應信號。
另外一個問題，在選則平面波以后，里面有設置極化的選項。如果選擇圓極化的話，還會有個一頻率的設置，但選線極化就不會有這個頻率參數，為什么。
而且在選擇了用Macro里面的I-solver monostatic RCS caculation 后，只有選擇具體極化方向的參數，沒有選擇圓極化的選項。這是為什么。
再次感謝hawk多次解答疑問
能說下你用的哪個版本么？被你搞糊涂了
《help》中有一句這個
A plane wave definition is required for the RCS sweep. The settings of the plane wave do not affect the RCS sweep properties.
所以應該是不能設置圓極化波進行單站RCS計算的
我所說的是2011SP7
2012版本中是可以使用圓極化波進行單站RCS計算的
呃。我看了下版本。用的是2010.?？磥砦业酶乱幌掳姹玖恕elp這句意思說平面波極化對rcs沒有任何影響。只能在宏命令這里設置線極化啊。囧
對的，現在都2012SP2了，從SP1開始就可以使用圓極化波計算單站RCS了。
可以設置任意極化波了
