CST PCB仿真視頻教程01 - PCB導入導出（CST2021）

作為PCB仿真的第一課，導入PCB板看似是基礎步驟，但仍需要一些用戶設置，這樣能夠方便用戶快速設置好能夠直接仿真的項目。EDA導入界面非常強大，新版本的改動可能讓一些用戶不太適應，所以該視頻幫助大家快速熟悉新界面。視頻使用的軟件版本是CST2021版，

2020之前的版本界面:

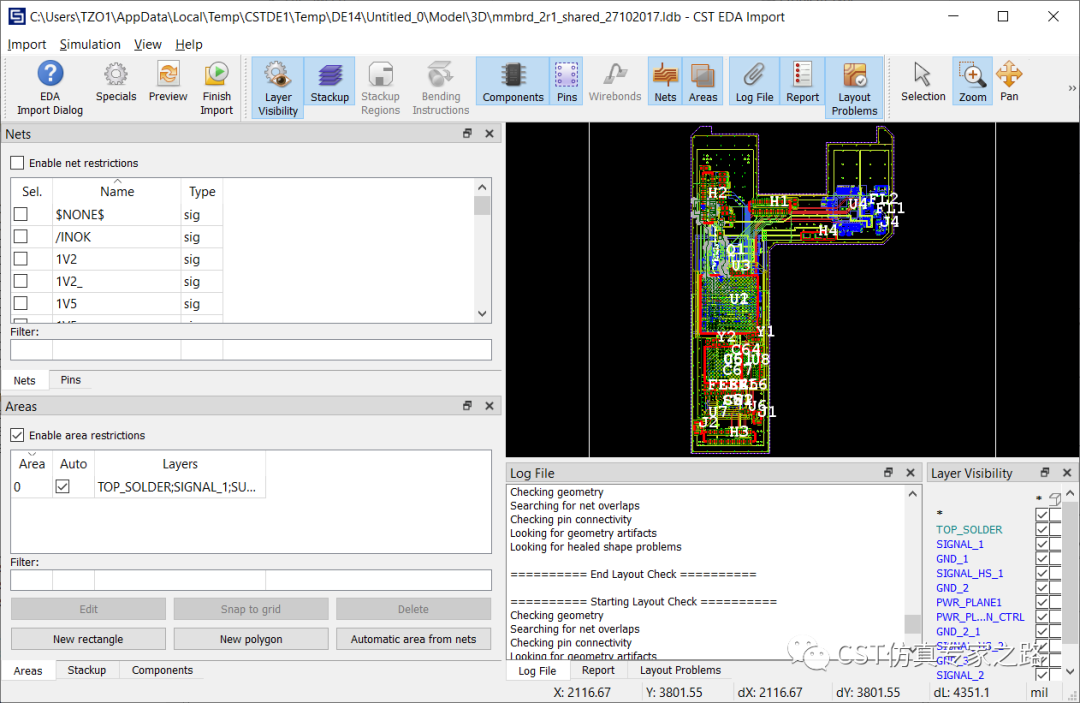

2021版的界面:

本視頻只展示了PCB直接導入三維環境，也可以像CST2020版視頻一樣，先導入PCB工作室，再導出到三維環境，這樣對不熟悉的PCB方便在PCB工作室中進行研究。當然，如果對PCB的內容很熟悉的話，可以直接導入至三維環境。

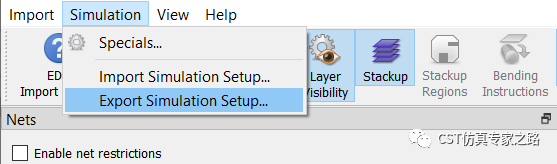

另外，視頻中的設置是可以導出的，下次方便使用哦~

這是幫助文檔中，對EDA導入界面的介紹：

The EDA Import Dialog is opened automatically when creating 3D simulation models from PCB/package layouts, or when using the functionality "Export to MWS..." from within CST PCB Studio.

After 3D-geometry generation, the dialog can be re-opened by right-clicking on a 3D PCB body (or folder) -> EDA Import Settings...

The present dialog allows the user to perform the following tasks:

• Modify the layer stack-up

• Change electromagnetic models for parts

• Define ports [CST Microwave Studio] [CST EM Studio]

• Define heat sources [CST Mphysics Studio]

• Restrict the import to a sub-layout defined by layers, nets, and/or areas

• Change special settings

• Preview the PCB layout

• Check consistency of layout and geometry

• Finish the import and create the 3D model for simulation
