CST MWS自適應網格加密不收斂，delta S是一條直線
來源：edatop
更新時間：2024-07-11
閱讀：

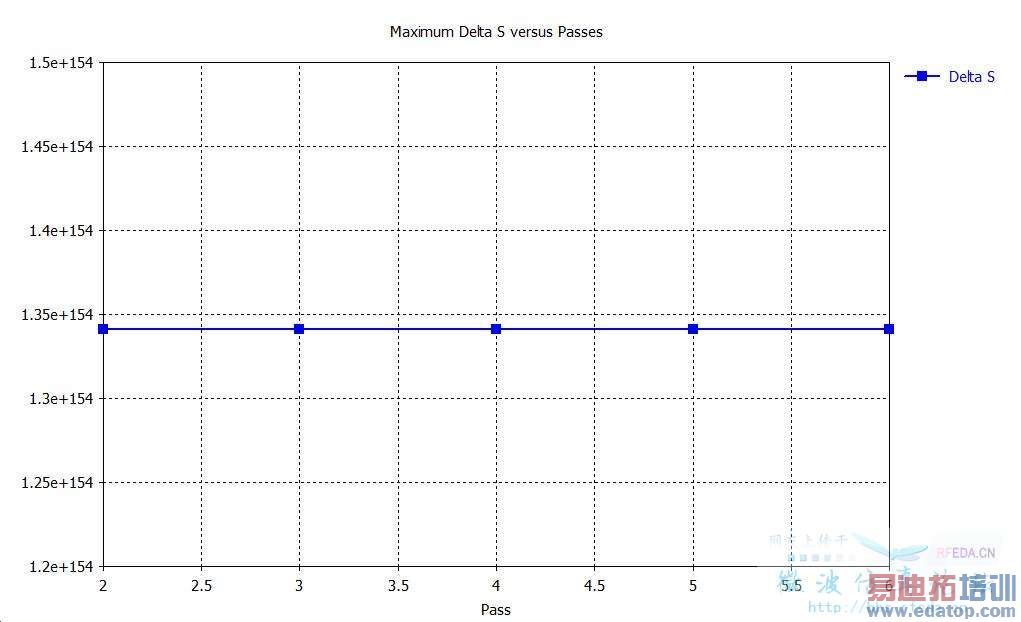

用CST仿真一個加載介質的有耗諧振腔，想得到腔的諧振頻率，無法用本征模求解器，于是想算出s參數。端口用H01模激勵（圓波導H01是第四個模式與TM11簡并），所以在端口1設置了6個模式，用瞬態求解器求解，結果自適應網格加密系統的delta s是一條直線，而且值很大，如圖，不知是何原因，求大神幫忙分析，模型已上傳。
5

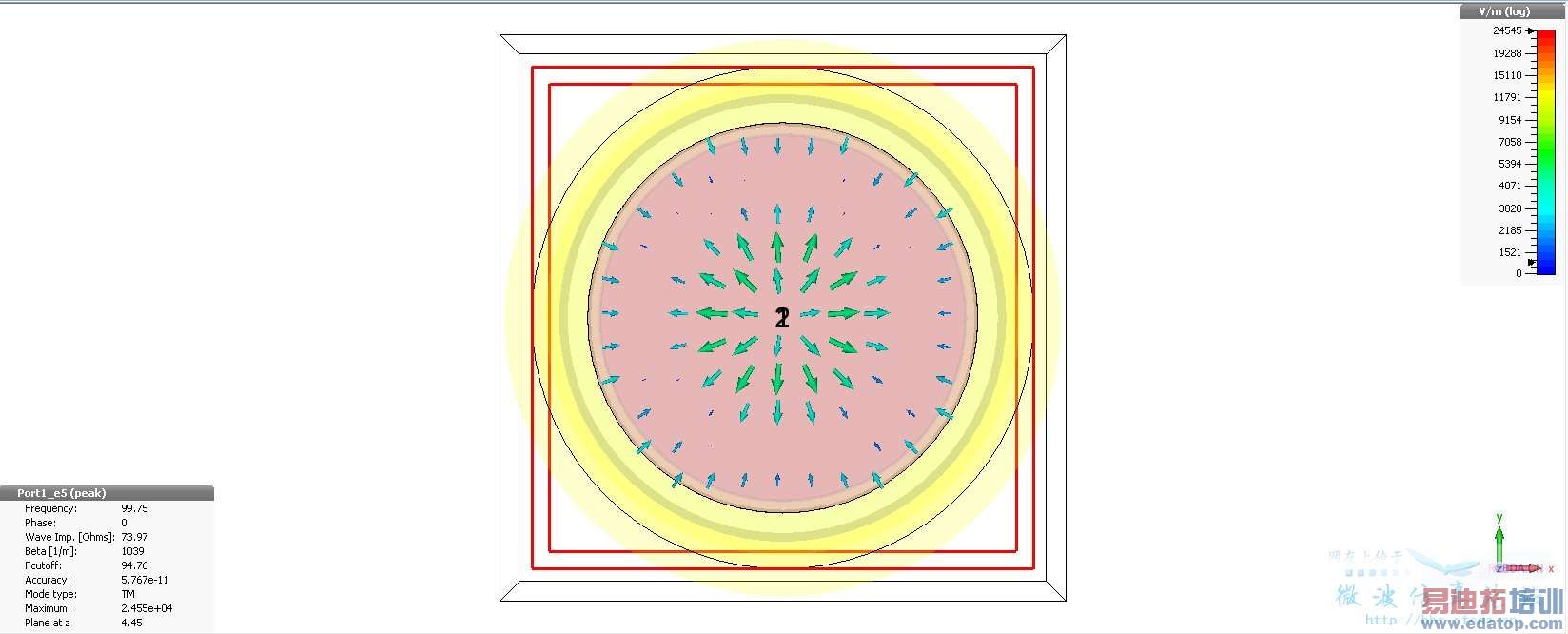

端口1第5個模式的端口屬性：
Time domain solver accuracy設置為-80 dB，設置兩個對稱面，取消metal edge refinement factor，adaptive mesh refinement算法改為energy based，運行Time domain solver：

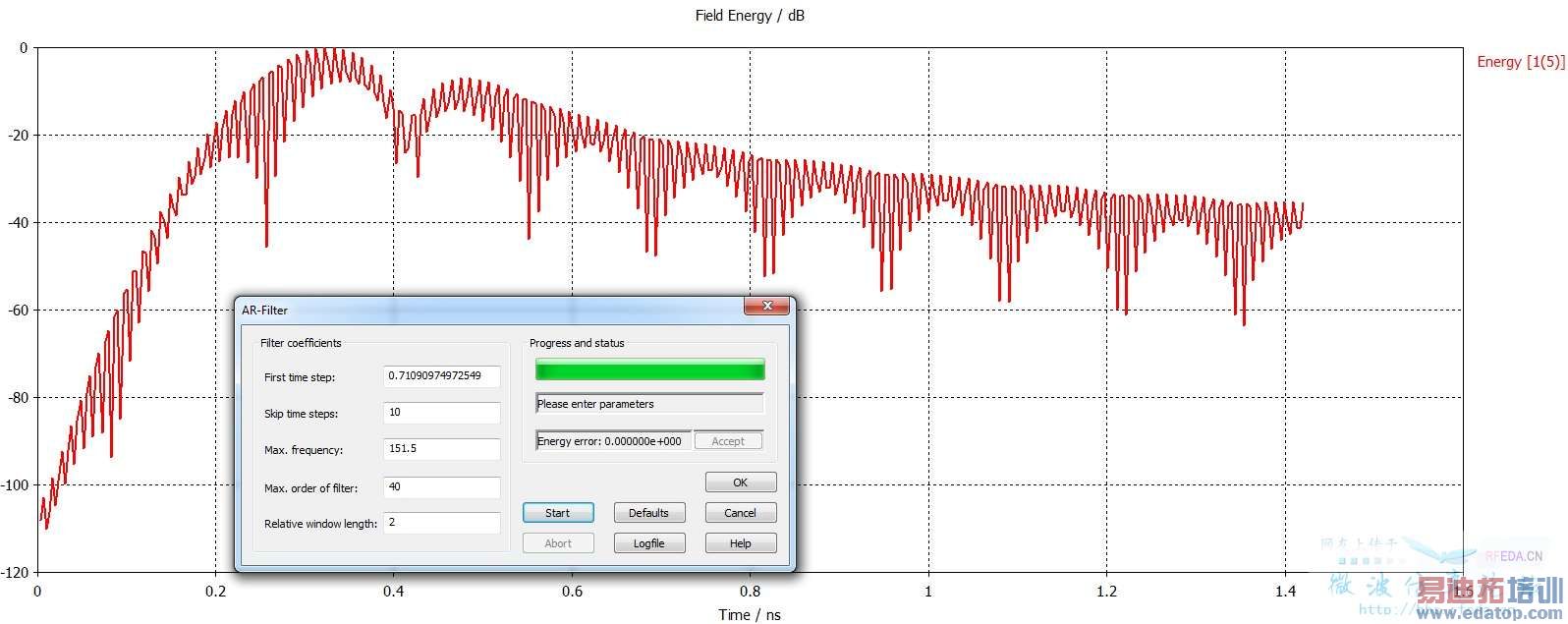

因?yàn)槭褂昧薕nline AR-filter，所以這個諧振模型的field energy不需要耗散到-80 dB：

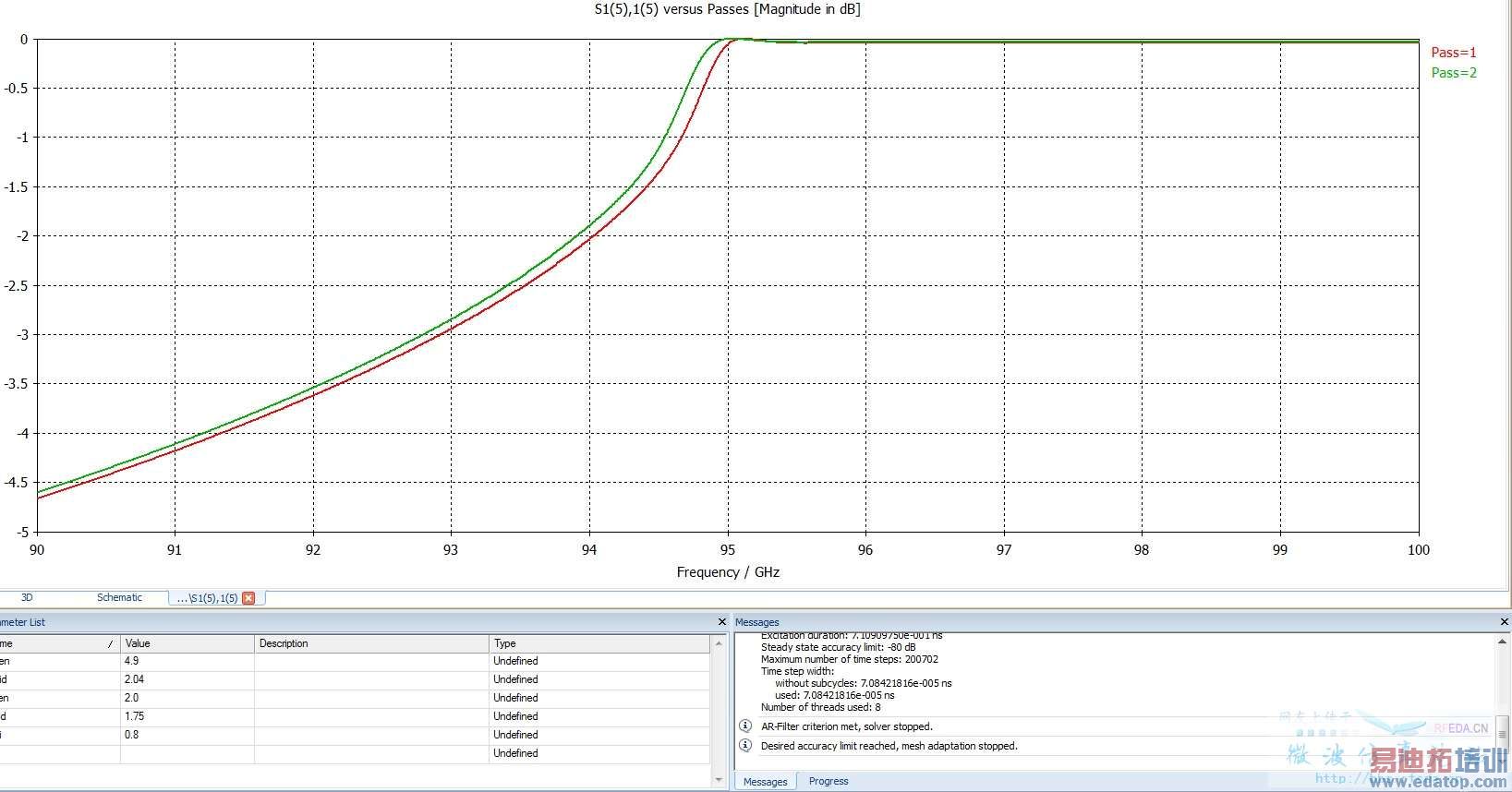

只有S1(5)1(5)有數值，其它的S參數都是-200 dB：

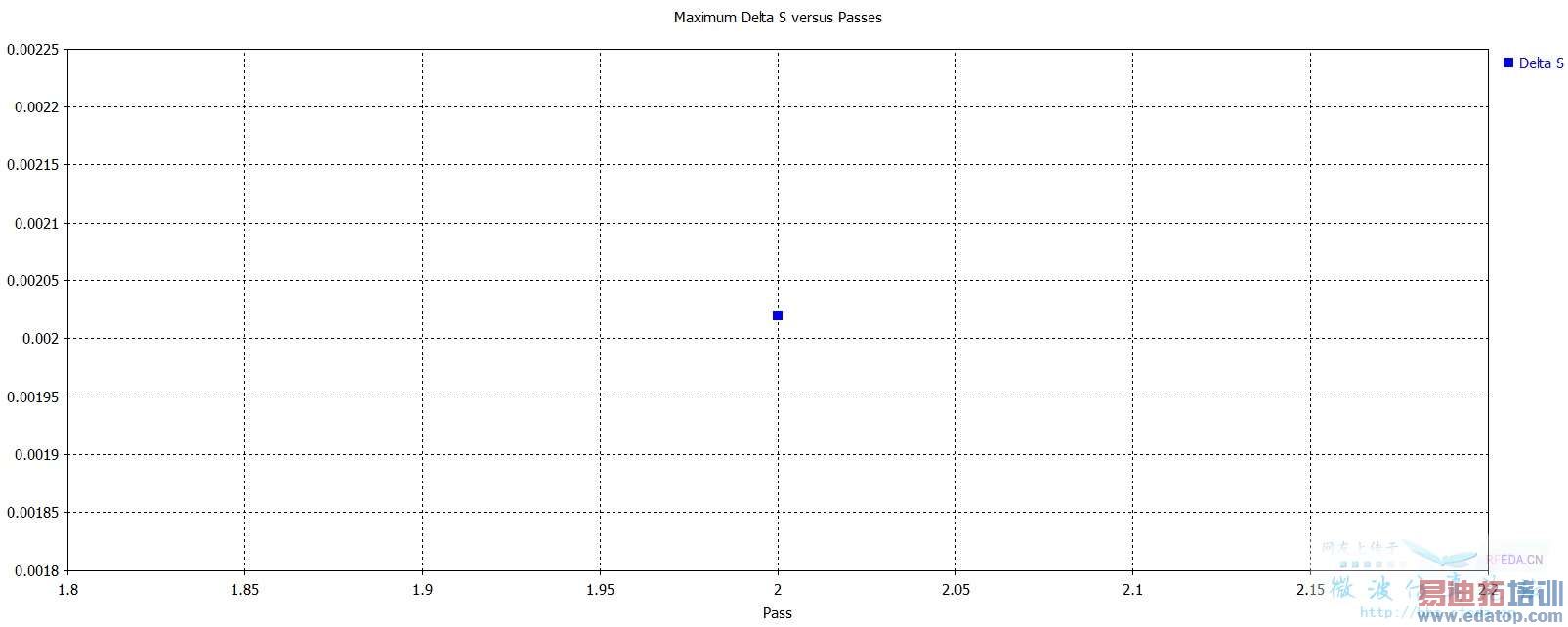

自適應只優化了一次，Delta S遠低于0.2：
結論：模型沒有任何問題。
收兵回營。
OK 不知道是什么樣的
