貼片天線 方向性圖問題

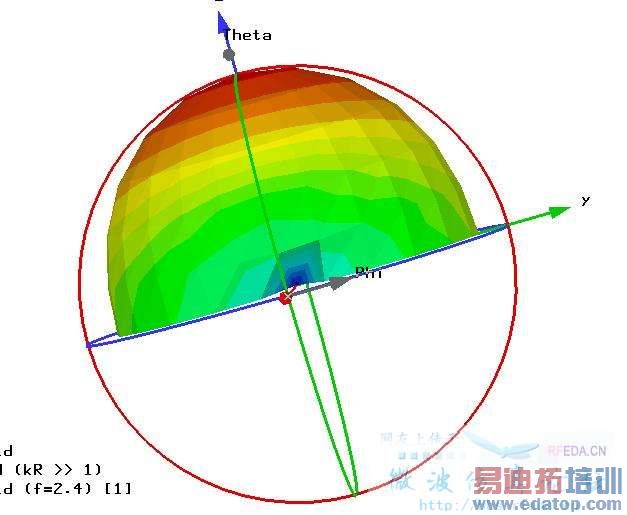

做了個例子,張敏的貼片天線的例子,最后得到的方向性圖只有上半部分,貌似為無限大地面.
請問怎么讓它不是無窮大地面呢?

好像跟邊界設置的有關，
理論上可以仿真有限地面的

樓上能說得具體點嗎?我又看了遍教程,沒看到有什么地方有邊界設置.
是不是工作平面的關系?我設得和地面一樣大,這樣是不是就相當于無限大地面了?

具體的也不太清楚。
我用CST還沒自己仿過天線，當時看教程的時候，就覺得這個仿真跟IE3D的無窮大地板一樣。
后來稍微注意了下，覺得好像是邊界設置的問題。
再以后就沒有用CST仿真過天線，因?yàn)楸容^多的做器件。
LZ也可以改改工作平面的大小
下午有足球比賽，先閃了，不行的這兩天再找空瞧瞧。。

因?yàn)閺埫魰?shū)張的這個例子選用的模板就是無限大地。
你可以在一開始選模板的時候選一個有限大地的。
也可以自己改變它的邊界條件，solver——boundary——再把Zmin的條件改變。
我記得是這樣的哈

剛又看了教程,是這樣,把Zmin的electric改為open(add space)應該就行了.多謝txwz和monster528!

他有沒有說他選這個模板或者選下邊界為電壁的原因？
是哪個例子？是不是圓貼片陣那個？

就是這個例子吧。
估計他選下邊界為電壁的原因一是因?yàn)檫@個對s參數沒什么影響，二是因?yàn)檫@樣可以節省計算時間吧。

是邊界設置的問題!在solve>>boundary>>condition里把Zmin改為open(add space)就行了.多謝樓上各位!

你們知道ie3d里怎么設置無限地板嗎？
