CST MWS如何區分波導中的模式是什么模，單模還是混合模式

一直在糾結一個問題，怎么樣才能知道一個波導中存在的模式是什么模式，怎么判斷是單模還是混合模，如果是混合模式怎么判斷有什么模式呢？我知道通過波導的尺寸結構可以大致知道其中有什么模式，但是當結構略復雜時，可能產生了其他模式，怎么判斷其中的模式是不是單模，是什么模式？

同求，但是有這樣的不知道對不對，在仿真時候，在端口PORT設置number of modes 為多個模式，比如10個，然后仿真，可以查看結果中10個存在的所有模式的值，，看看這些模式的的場分布，如果場分布接近為0 ，是不是表示這個模式不存在。。?；蛘咴诜抡娼Y(jié)果中，不存在的模式，結果是不會顯示出來的。。求大神驗證錯對····

用E先求解這個結構的本征模，就能看對應的頻率和模式。

試試。謝謝了

你得到的電場都是單模式的，激勵模式就是你的端口模式

如果設置10個模式，那就會計算出10個，只是有些模式傳輸很短的距離就衰減了

有可能端口設置一個模式，但在傳輸?shù)倪^程中由于波導尺寸變化而產生其他的高階模式，怎么確定到底產生了什么模式，通過結構可以大致得出能產生什么模式嗎？通過CST仿真的電場及磁場分布圖可以看得出嗎？

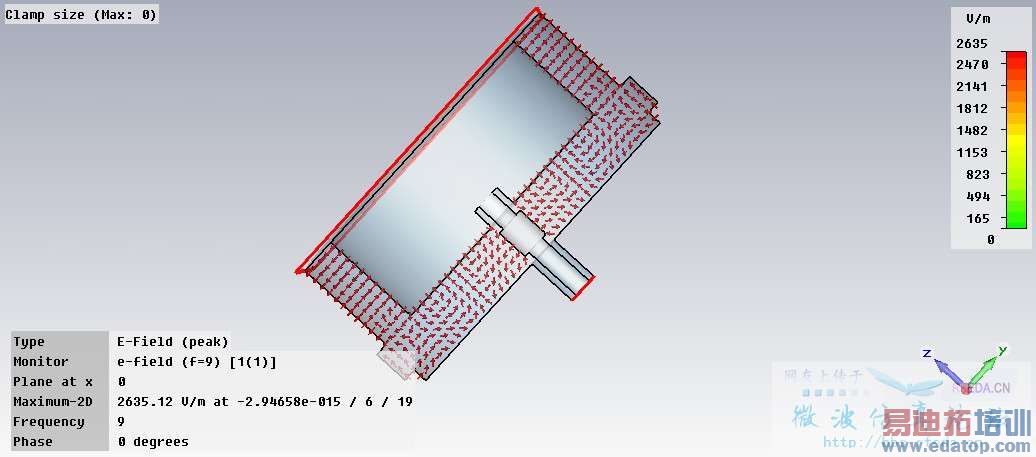

可以添加場monitor, 自己看場型圖進行分析，我通常是這么做的

由此你會發現很多有意思的東西，這些東西往往能成就一兩篇paper
