CST-EMS中仿真步驟和設置操作

我的PCB導入CST2011去了。接下來，我想實現對這塊板上的繞線進行相應的仿真實驗。
前提條件該板的板材、板厚、銅厚、線長、線寬、溫升等等物理參數都齊了。

[1] 要對這條繞線進行加激勵源，比如-施加一個電流激勵源，使該導體有1A的直流或50HZ的交流電流。
[2] 進行電磁場仿真，觀測該線圈的磁場3D圖等等。
現在的問題是，在CST2011平臺上，
如何操作進行增加激勵源？要進行這樣的仿真，還要準備那些條件或設置?
希望有對EMS過的朋友們可以幫個忙。同時，我也將我所使用的文件上傳上來。有興趣的可下載給予試試。
如果測試成功的，請上傳上來分享看看。

EMS沒這么用過，你可以先看看CST中自帶的EMS算例和幫助文檔，結合你的問題，會很快上手的吧。

問了好多人，都沒有這樣用過。其主要是我是導入的PCB，以PCB的走線作為實驗的對象，將導入的PCB走線施加電流，然后走線將產生磁場。我這種方法有別于PCBS中PI或SI做法。
至于幫助文檔，基于上幫不了，他提供的范例都是基于在CST上畫模型的，而我這個是導入模型并指定走線作為對象。然后進行磁場分析...。
經過問過這么多網友，我現在質疑我這樣的用法是否是可行？如果可行的話，請問了解的朋友們告訴我需要執行那些步驟和設置。
文件我也上傳了，有興趣的朋友可以下載來驗證一下。

你這電感有多大？我算出來大概75nH，對不？

“你這電感有多大？我算出來大概75nH，對不？”
我連用都不會用；那能測得到大概電感量....
如果你測得了75nH，證明你會用了，能否指教一下？

1）新建CST EMS，選擇靜磁求解器；
2）將pcb導入CST EMS；
3）更改材料屬性，將印制線的材料都改成銅；

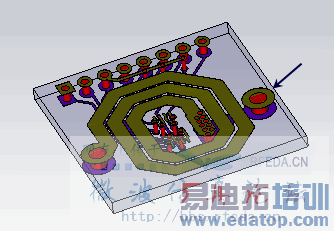

4）定義電流源，在你畫箭頭的地方定義一個current path；
5）在線圈的另外一端定義一個wire；
6）啟動靜磁求解器；
7）仿真完成后，在導航樹的最下端有一個Magnetic Field Energy，雙擊打開得到磁場能量；
8）根據磁場能量與電流的公式，計算電感：L=2×W^2/(I^2)；
9）收工。

這貼足足等了兩天，終于等到有真心人出手了。
如果方便的話，請發個信息，將QQ號告訴我。我可能會有些細節問題請教。

提些細節操作確實不方便，哥們能不能將你的設置的文件上傳上來。讓我下載體驗體驗..
我找了一下，看不到那里有對走線的屬性材料設置為“銅的”
只看到屬性有“正常”或其他，沒有看到銅的選項。
樹條--Materials---VIA、TOP、BOT這層的屬性處---General--Type--Normal 或其他類型
