微帶線的串?dāng)_耦合CST怎么仿真
來源:edatop
更新時間:2024-07-10
閱讀:

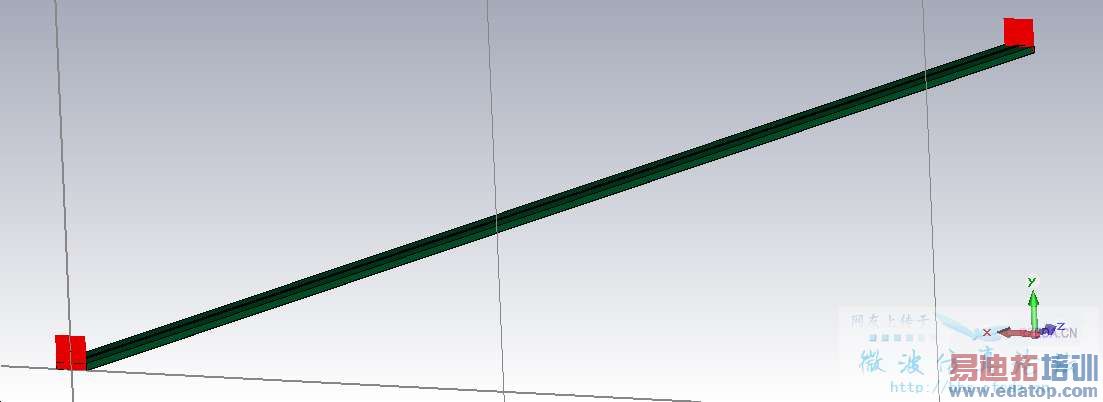

之前仿真了一條直的微帶線的結果,按照幫助文件將邊界條件為 微帶線上方加空氣,然后全設定為電壁,。

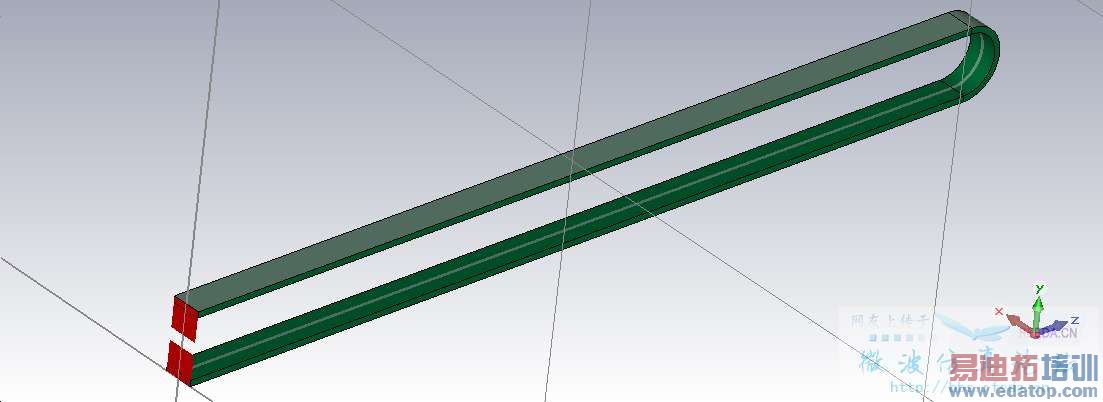

現在把上述微帶線做180度的彎折,看串?dāng)_情況,請問邊界條件還是電壁嗎,仿真結果和上述怎么差不多,看不出串?dāng)_情況
主要是分析微帶線的串?dāng)_現象,我將得到的S11做Ifft 得到?jīng)_擊響應,只在彎折處的幅值較大,是不是邊界條件沒設好
截個圖或者上傳cst文件吧,這樣說想不出來的。。。
結合生成的電路模型,場路協同仿真。
