CST1米線纜諧振頻點

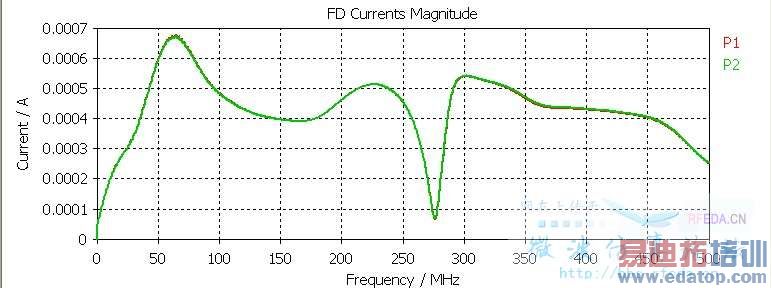

線纜自身不是應該有諧振頻點嗎？那為什么我的仿真圖（下圖）中卻看不見諧振頻點，線纜長度為1m，它的諧振頻點應該在仿真范圍內?。吭谥C振頻點處，電流或電壓的值一定會有劇烈變化么？如果不一定，那如何從圖中看出諧振點？

你用的是什么工作室？什么樣的端口？什么樣的激勵？

我用的是CS工作室，以高斯平面波作為激勵，只是仿真單根線纜,AC仿真，測線纜兩端電流值。

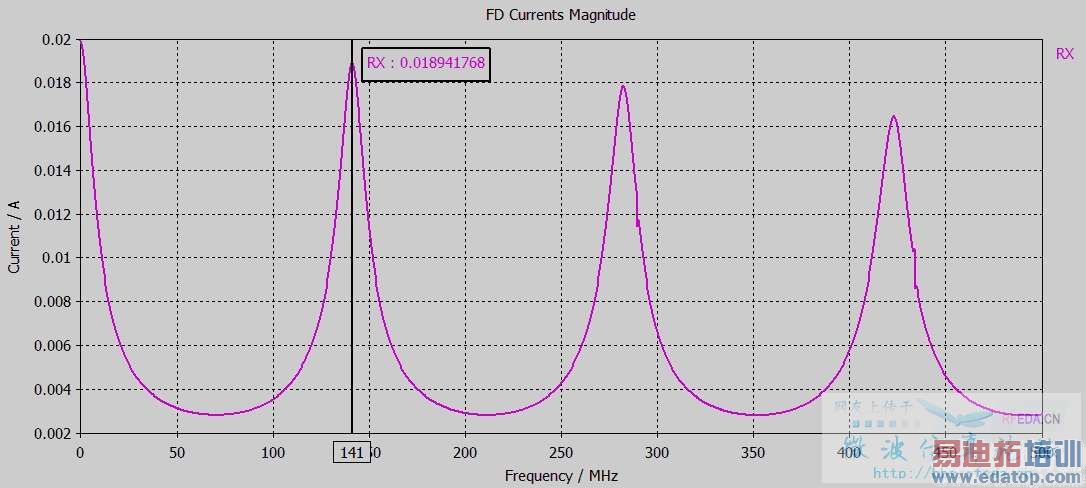

1m的Single，500M以內應該有三個諧振點，141M+、282M+和440M+.
樓主再檢查下仿真的設置和步驟吧

這三個諧振頻點是由仿真圖得出的么？有計算諧振頻點的理論公式嗎？

不知樓主的這個問題解決了沒？

這三個點是軟件仿真出來的。暫時沒找到理論計算公式。
不過從多種仿真結論看，諧振頻點跟線的類型、長度有關系。比如Single型，長度越長，諧振頻點越密集。

知道了，辛苦啦！謝謝！

請教一下，我是初接觸CST，想了解線纜工作室，有沒有什么好的資料啊

我用的資料是CST工作室套裝叢書13—CST 線纜工作室基礎入門與應用算例，那里對線纜工作室介紹的很詳細。
