CST MWS中如何減少網格數量
最近在仿真一些比較大的模型，一個圓柱共形的天線陣列，由于圓柱的半徑比較大，所以導致網格數量是異常的多
我在想，圓柱中心部分的網格是不是太密了，我感覺沒什么必要那么密，有沒有什么辦法能夠讓中心圓柱空心部分的網格稀疏一點，但是又不影響有天線的地方的網格密度。
這是我看了幫助文檔里面的設置，在全局網格設置頁面中作如下設置

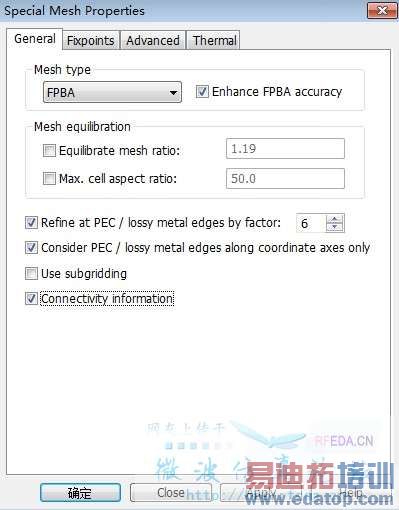

選中consider PEC/lossy metal edges along coordinate axes only和connectivity information

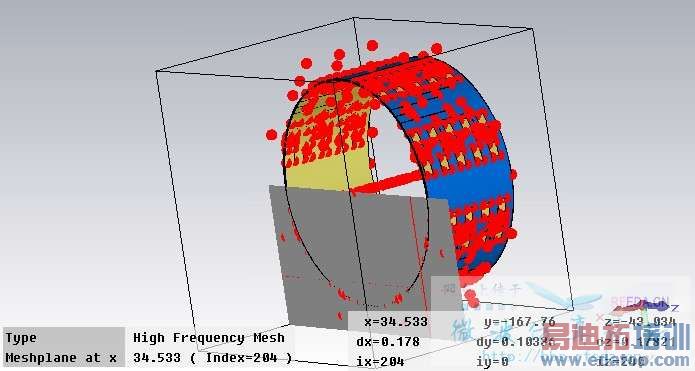

Fixpoints inside shapes with less than 5000 faces only，默認的是1000，但是1000的話，查看網格的時候就沒有幾個fixpoint，導致好多應該有fixpoint的地方?jīng)]有

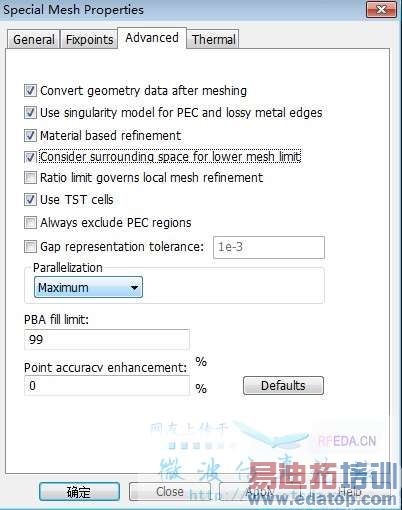

選中consider surronding space for lower mesh limit
以上三幅圖都是我看了對應的help文檔認為應該這樣設置，確實能夠發現中心圓柱部分的網格變稀疏了，網格數有大幅度的減少，不知道有沒有其他的辦法能夠讓中心圓柱的網格變的更稀疏而不影響精度。
把全局網格設大一點 然后local mesh進行局部加密 不知道可行否
不用GPU加速的話，用subgridding就行了。
還是T+GPU吧，快的多
T是什么？GPU加速?zèng)]有，試過了，服務器里面CPU比較強，加到48，GPU估計沒配置太強的
好的，我試試，另外，我設置的那樣根本跑不完就停了，看來那樣設置不行，還是恢復默認了
因?yàn)槭枪残蔚?，局部加密不是很方?p class="mwqa">使用subgridding，雖然網格減少了很多很多，但是仿真速度好慢啊……
T是Time domain solver。
GPU加速，如果不是特別買了Tesla的工作站+Acceleration Token Licence的話，不用想了。
有沒有檢查minimum mesh step？使用subgridding之后最小網格有可能會變?yōu)樵鹊?/2。
確實是的，幫助文檔中也是這樣說的，我看了下網格，確實只有原來的二分之一，謝謝
