CST MWS計算箱體屏蔽效能的問題
還是箱體屏蔽效能的問題
想計算腔體的屏蔽效能，模型建好，高斯脈沖作為平面波激勵，在腔體內部中心位置和腔體外3米處均設置探針，監測的電壓波形與壇內去年討論屏蔽效能的帖子的計算結果一致。
原帖名稱
1，
2，
現在問題是，如何利用已經得到的腔體內外場強，計算得出SE？
以前l(fā)antianyi 也說過計算方法——“可以外面設置一個探針，箱子里設置一個探針，然后傅立葉變換減一下～”
CST里面怎么進行傅氏變換的操作，“減一下”怎么處理，能說的再詳細點么？謝謝！
Template based postprocessing
謝謝hefang，偶試試
用Template based postprocessing 得到了如下波形：

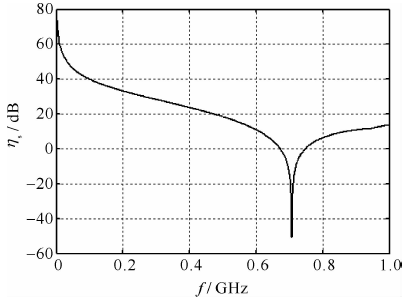

但理論上應該得到的波形，也是我想我要的波形是這樣：
怎么樣才能得到后圖所示的波形呢？
這是模型
脈沖個數設置為2000，仿真時間很短，設置為200，又還可以了，難道脈沖個數與時間不成正比？
設置成2000和200對于你這個模型應該是沒啥影響吧。
你這個仿真趨勢已經出來了，在700MHz附近的諧振也很明顯了，也就是說，你的方法都是正確的！
問題就是這么多的抖動，這個可以通過延長仿真時間和使用濾波來實現。你這里增大脈沖數的同時，還要看1D Result里的energy是否降下來了，加入200個脈沖就已經到了-30dB/-40dB，那么你增大到2000也沒用。。。
MWS在這個問題上效果不如MS，不過MWS從時域上更好理解。
謝謝斑竹還有管理員，呵呵
“延長仿真時間和使用濾波”，怎么設置呢？
還有我記得你說過仿真計算SE的時候，可以不讓屏蔽箱體參加仿真，但要參加網格劃分，怎么設置呢？
問題有點多哎，我在耐心等，
模型重新上傳下。
首先聲明我沒有接觸過平面波激勵，沒用過探針，只嘗試過一次自動回歸濾波器，所以以下的討論我并不比大家多知道多少。
先看原始的模型文件，一個開槽空腔體，仿真頻率0-1.6 GHz，

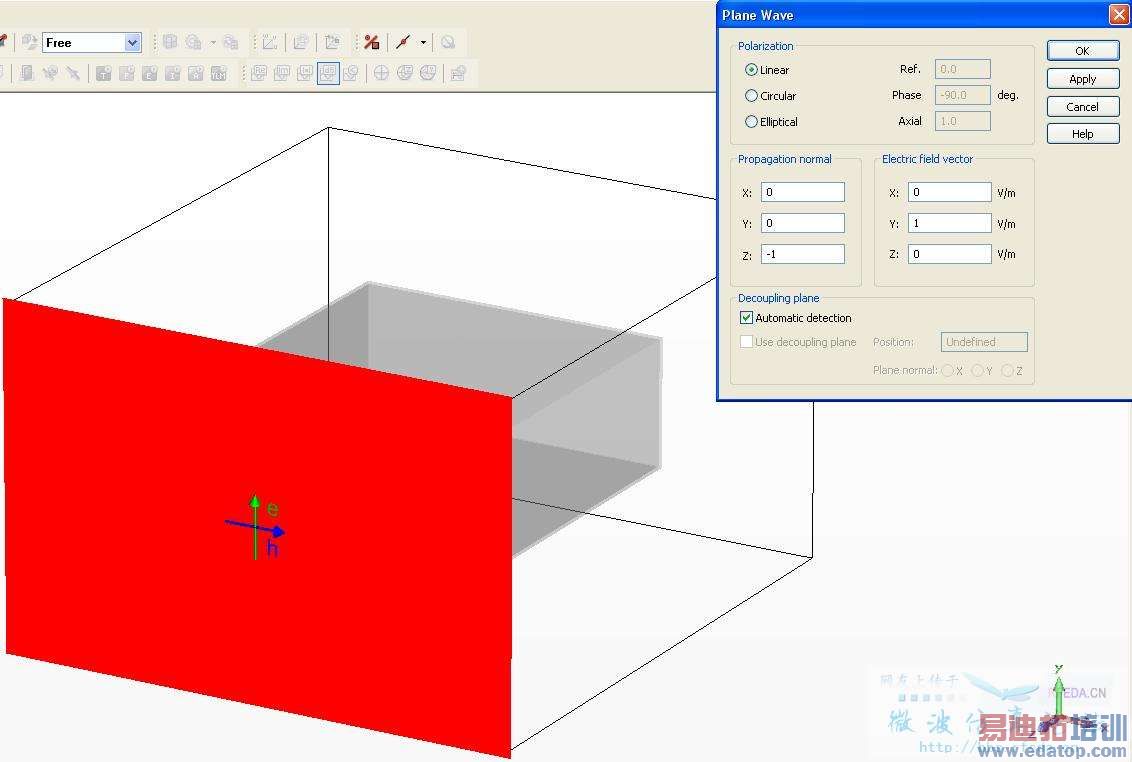

平面波激勵設置，不懂參數意義，照抄：

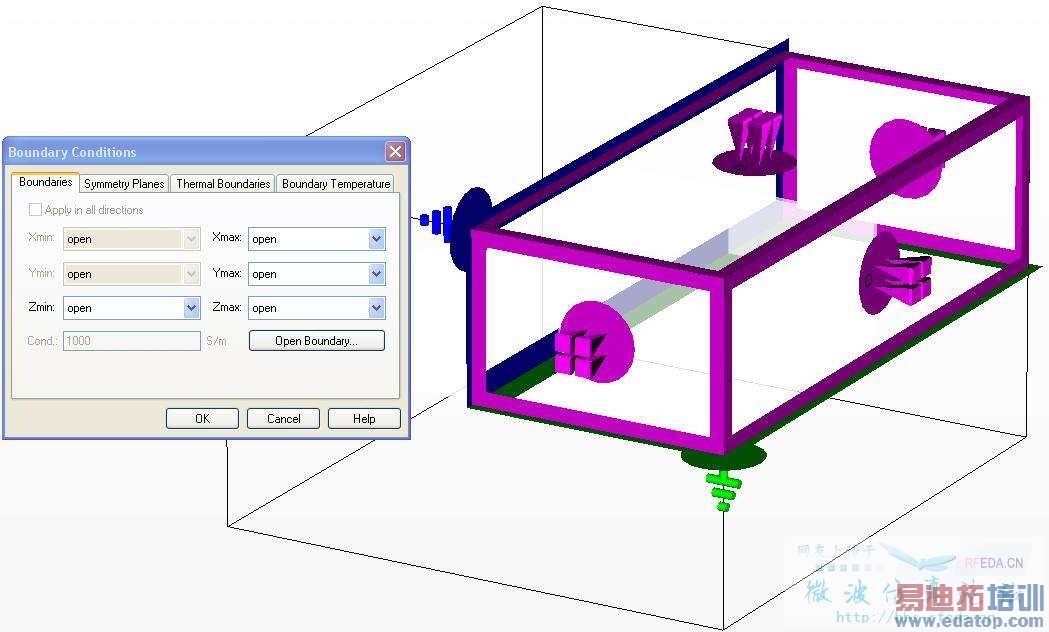

邊界使用Open，設置了對稱面，背景材料擴充100單位：

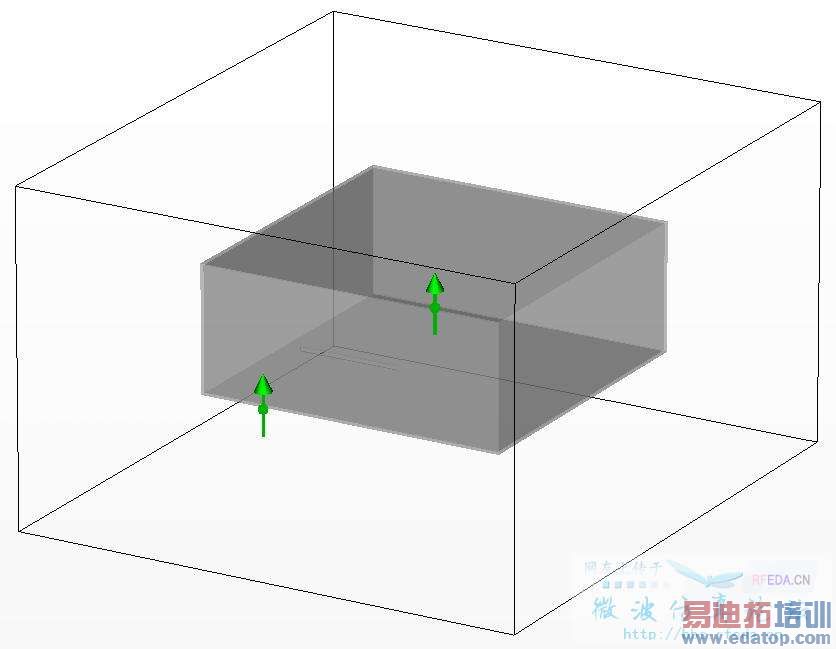

設置了兩個探針，Z值為150的在腔體里面，Z值為450的在腔體外面：
全局網格設置使用默認值10, 10, 10，瞬態求解器的Accuracy使用-40 dB，仿真得到的探針的電場值：

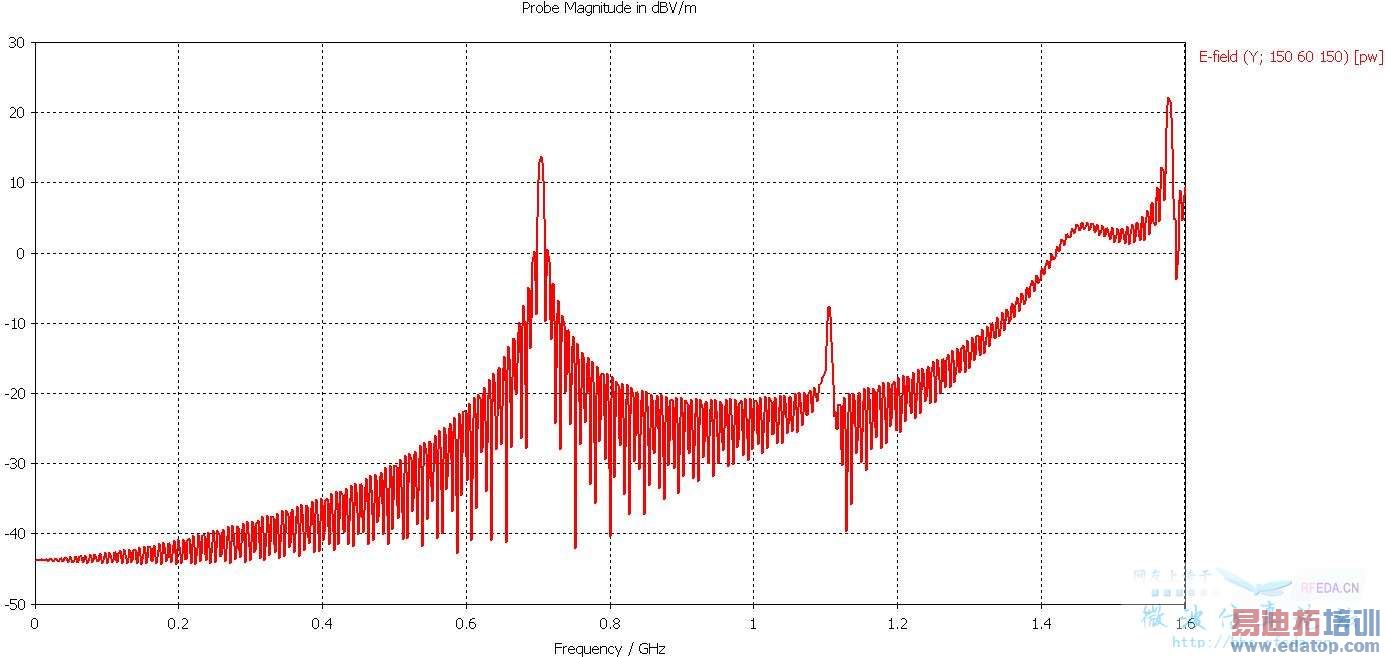

腔體內：

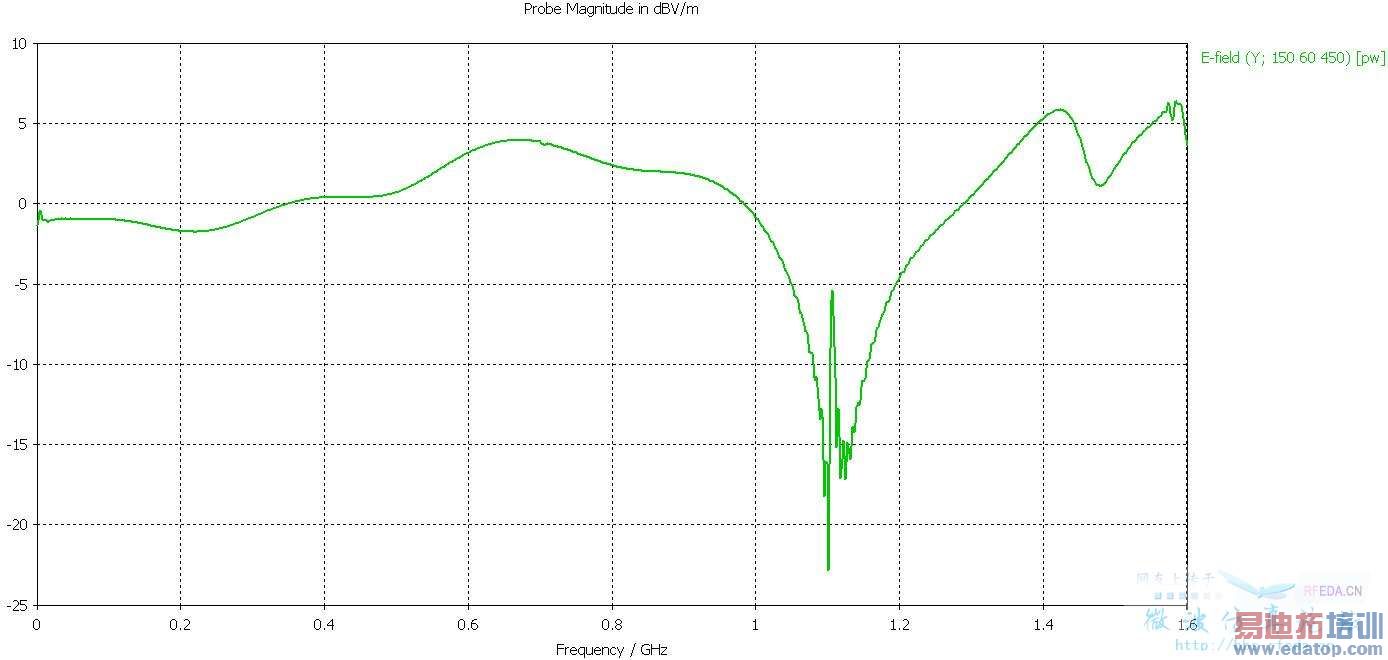

腔體外：

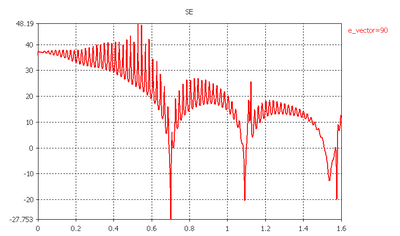

屏蔽效能：

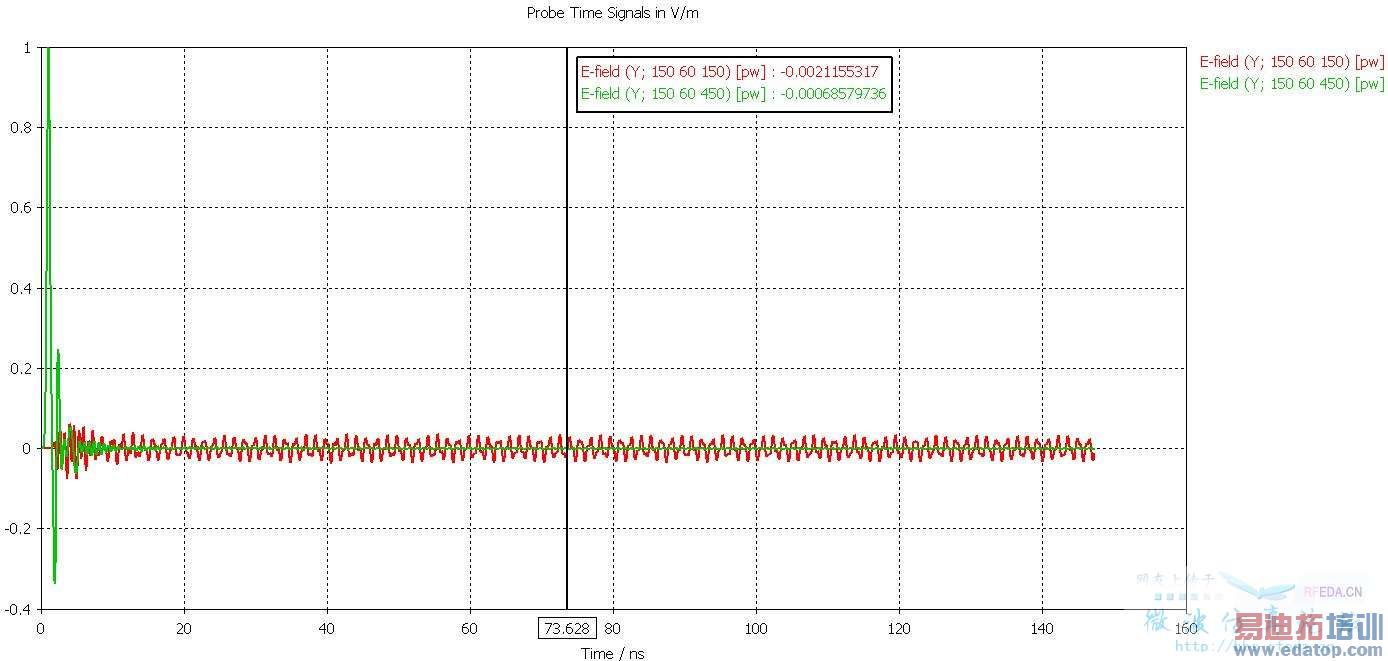

可以看到曲線有很明顯的波紋，原因就是因為腔體自身的諧振，這一點從腔體內的電場曲線就可以證明。查看Probe監測到的信號，腔體外的電場15納秒之后基本上已經消失到非常小的值，而腔體內的電場在反復地震蕩：

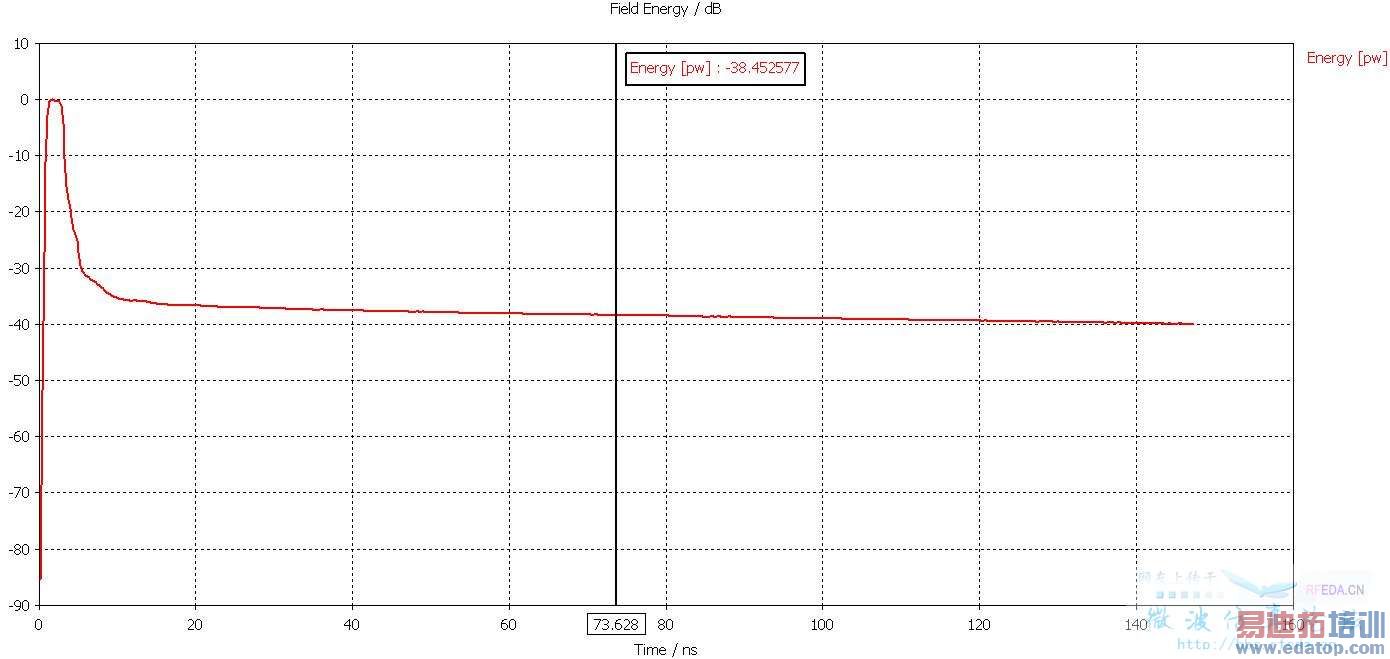

查看能量消逝曲線，電磁場能量在12納秒之后緩慢消逝到-40 dB，這個數值有印象吧，就是Transient Solver里設置的Accuracy值。Steady State Monitor監測到這個值之后終止求解器：
回頭看5樓的說明，這個仿真終止運行的條件是因為達到了Steady State Monitor設定的-40 dB閥值，因此不管Transient Solver -> Specials... -> Steady State -> Maximum Solver Duration里面的Number of Pulses設置為200或者是2000都不影響終止條件。按照這個仿真設置，求解器在150納秒就會終止，不會一直等到500納秒（200個Pulses）或者5毫秒（2000個Pulses）。
好，先來看如何延長仿真時間。從上面的Energy曲線就可以知道，要延長仿真時間，首先要設置更低的Accuracy值（-50 dB、-60 dB……等等）。另外還需要最大脈沖數目與之對應，脈沖數少了，沒到Accuracy值求解器就停了；Accuracy高了，還有“很多”殘余能量求解器也停了。因此這兩個參數互相搭配互相影響，共同控制仿真時間。

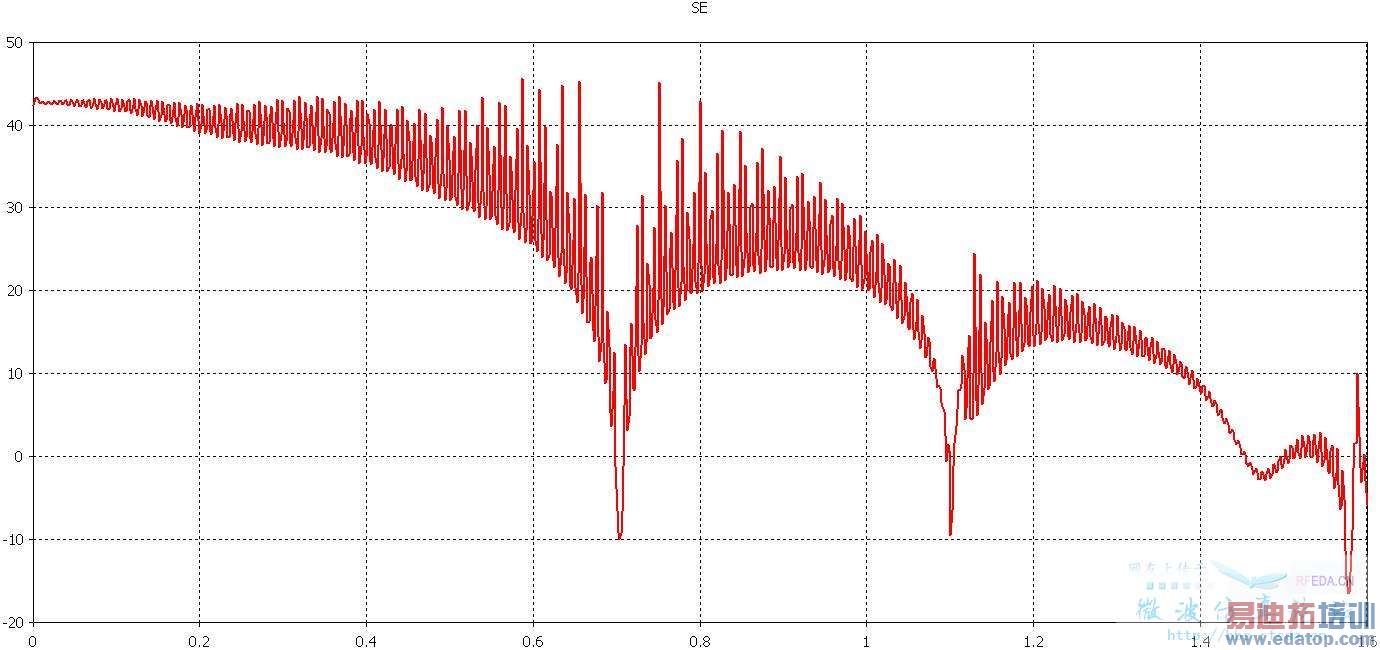

按照個人習慣，先稍微修改一下模型：把金屬改為copper，邊界改為Open add space，取消surrounding space，頻率設置為0-1 GHz，Transient Solver Accuracy設置為-80 dB。設置不同的Number of Pulses，得到的Shielding Effectiveness：
上面討論的是如何延長仿真時間以減少腔體內殘存的電磁場能量值，不過，這是以更多的仿真資源為代價的。對于強諧振結構，在時域求解的時候建議使用AR濾波器。接下來就討論一下在這個模型使用AR濾波器的可行性。（5樓所說的“使用濾波”）
因為模型使用平面波激勵，因此"AR-Filter for Port Signal"不可用，取而代之的是"AR-Filter for Probe Signal"。在使用AR濾波器之前，先將仿真頻率設置為0.6-0.8 GHz。
注：AR濾波器強調仿真頻率要盡量窄，要避免包括直流零頻，參考CST MWS幫助文件《AR-Filter Overview》。在這個模型中，如果仿真頻率包括0，AR-Filter無法運行。
曲線非常接近，不過通過場能量消逝需要計算11533納秒的時域長度，工作站耗時4415秒；通過AR濾波器只需要計算25-35納秒的時域長度，推算工作站耗時應該在48-67秒之間。
收兵回營！
