各位大大一個關于S參數的問題

來源：edatop 更新時間：2024-07-06 閱讀：

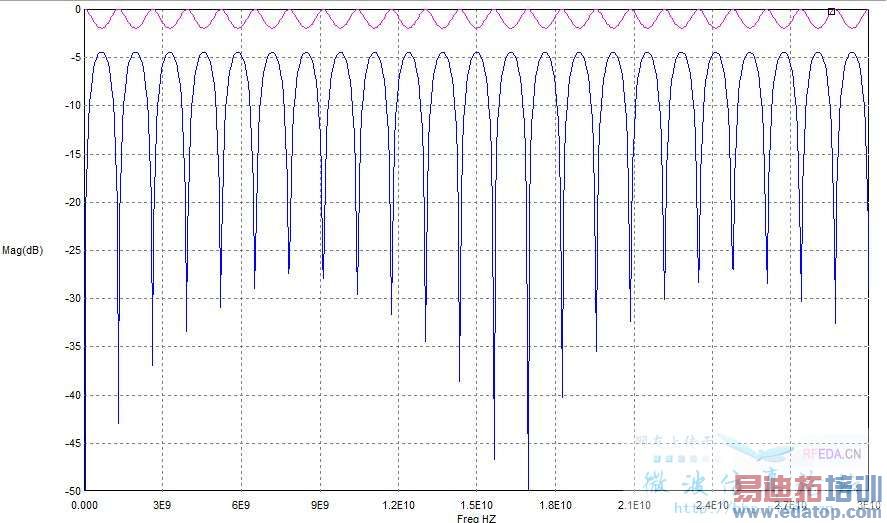

如下圖，是一個理想單端傳輸線的S參數，（該S參數的參考端口阻抗50ohm）

該傳輸線模型參數如下：
Port1 ======================== Port2
傳輸線特性阻抗 100ohm，
單位電容C=38.32pF/m
單位電感L =383.73nH/m
傳輸線長度d = 0.1m

第一個問題：
S11是不是等于 Port1 處的反射系數的DB值？

如果是的話，那么第二個問題：
關于反射系數，如下：Γ(z) = Γ(0) *e^-j2^β^z
Γ(0)為負載處得反射系數_，Γ(z) , 為距離負載z 處的反射系數，
從這個公式看，Γ(z)的模應該是一個不隨距離或者頻率變化的參數，為什么圖中的S11隨頻率變化而變化？
如果不是的話，那么該S參數是如何計算出來的？
