如何求解信號從一端口傳至另一端口產生的傳播相移？

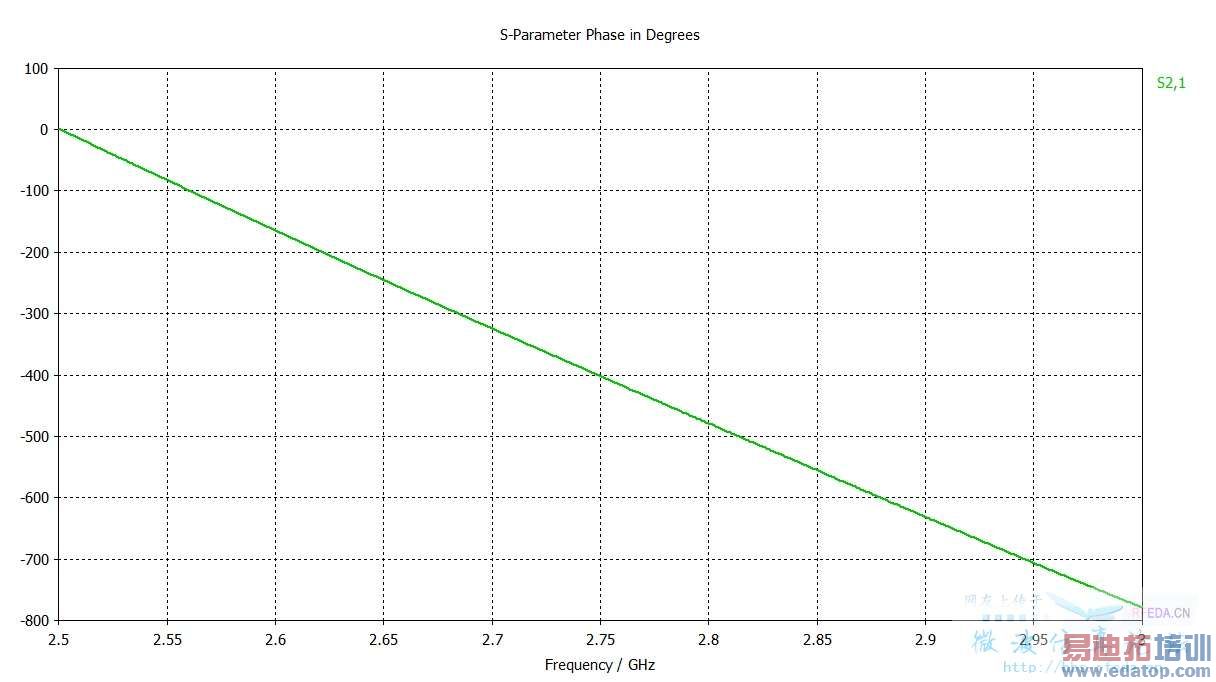

以BJ26型矩形波導為例，波導工作頻段2.17-3.3 GHz，如何求得端口1至端口2的傳播相移曲線？假定波導長度為1m，則理論上2.5GHz產生的傳播相移為-2157.7°， 3GHz時理論傳播相移為-2935.3°,直接觀察S21的相位曲線對2.5GHz的相位進行歸一化了,應該如何處理該數據才能得到原始的相移曲線?如果換成其它變種的波導,其波導波長沒那么好計算了，所以請教該如何得到原始的傳播相移曲線。
