CST小模型卻時間久

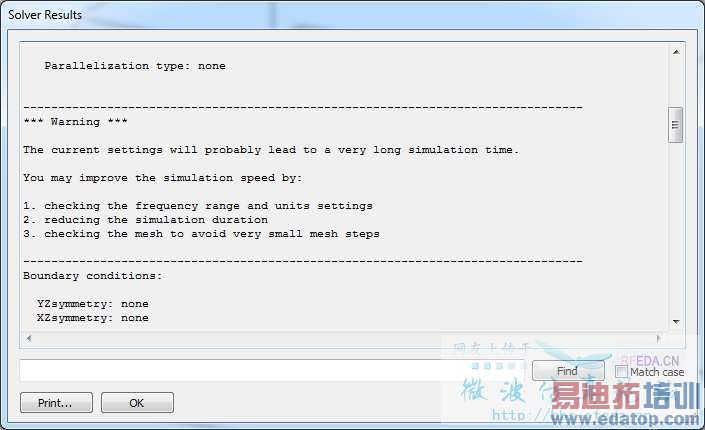

我常常用cst中T求解器算屏蔽室或車體。并且上開縫或上裝天線。頻率在0-200MHz。模型大概2*4*2m。車體和屏蔽室都用PEC空心盒子模擬，感覺也不是個很大的模型。meshcell也才十萬量級，可是計算中它提示會算很久，而且確實時間很長。
請教各位大神，是不是我的網格劃分不合適，正確應該怎么劃分？還有其他設置不周的地方嗎？
謝謝各位！屏蔽室開孔縫-算場強分布 5
家里小本沒CST，看不了模型，不過從你的描述看，建議去檢查下求解設置的精度，調開時域求解的時間信號，看看收斂性，我懷疑你這個結構強諧振，信號一直不收斂；如果是不收斂的問題建議要么降低精度要求要么人為在算到一定程度時終止，截斷誤差經FFT反應到頻域上就是細微的波紋，不影響極值點的位置
“調開時域求解的時間信號，看看收斂性，”這是什么意思？請您解釋下
1.激勵信號時間太長了，不是一個量級的。
2.強諧振問題，能量確實不好收斂。
3.最佳選擇TLM中的經典模型參加叢書15算例9
主要問題還是因為諧振，查看你的網格設置，縫隙應該沒有分辨出來，電磁波都在箱子內部諧振，導致能量不衰減
那應該怎么改進呢？

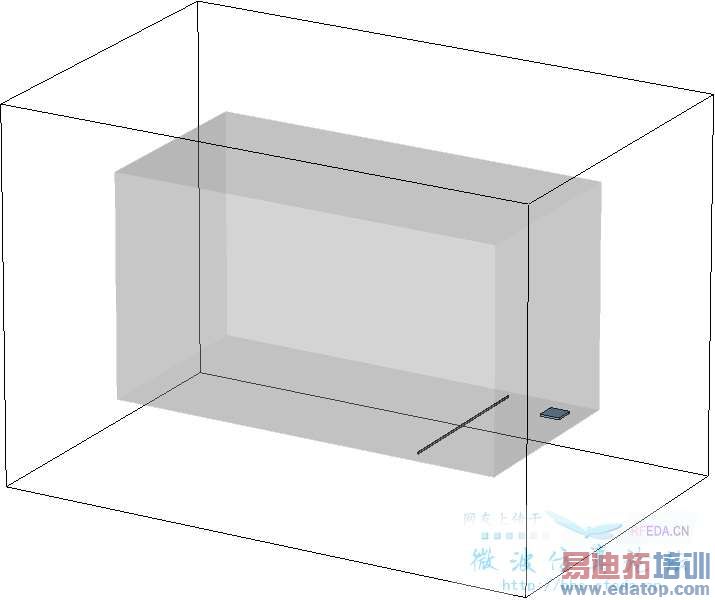

模型本身倒是不復雜，4米長的金屬結構：
仿真頻率范圍是0-200 MHz，換算一個脈沖周期接近18納秒，按照默認20個脈沖最長時間，應該是0.36毫秒：

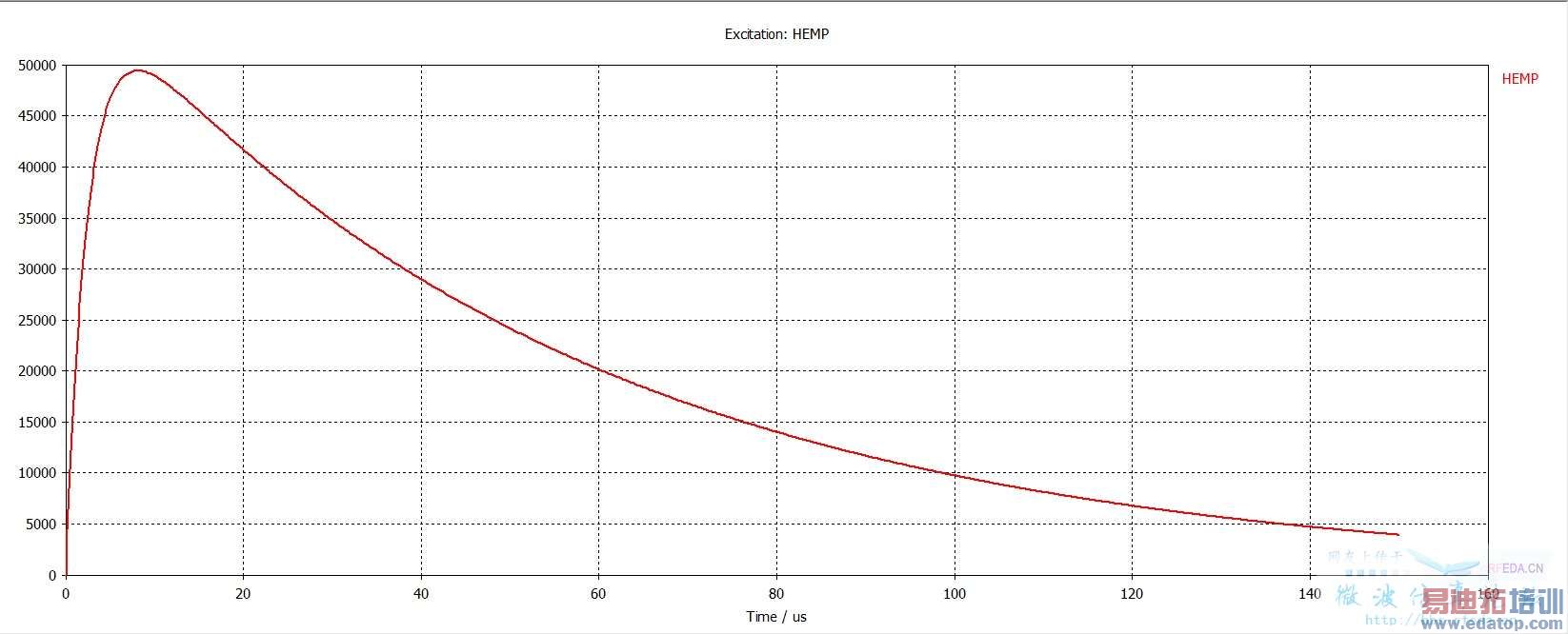

不過，樓主使用的自定義激勵時長是150微秒！
也就是說，樓主要求軟件運行8333倍脈沖時長，也就是默認最大時間的400多倍，軟件不給提示才怪呢！
收兵回營！
謝謝你！雖然不是十分明白，但我覺得你也說得有理有據！
“樓主使用的自定義激勵時長是150微秒！ ”這句話從哪里體現？請截個圖，謝謝您！
那句話下面不就是截圖么……
