HFSS怎樣設置才能將軸比算的準確呢？
我仿真的圓極化天線設置頻率為23G，airbox為2G的波長/4，后來我怕太寬了不準確，分了三段仿真，22.35G，2.352.7G，2.73G。中心頻率分別為三段的中心頻率但airbox仍然取2G的波長/4，所有的都用fast sweep。結果S11相差不大，關鍵是軸比，相差很大，有些頻點上的差別達到2dB。我該相信誰呢？請大家?guī)兔Γ?br />
不要選FAST選INTERPOLATING，再LINEAR COUNT選多些點！
謝謝前面回復！以前沒敢用interpolating。不過這樣一來沒有選項可以save field了，怎么辦呀？
還有個問題,空氣盒的大小仍舊選最低頻率2G波長/4可以嗎？我看好多帖子上寫著用中心頻率的。我這樣用可以嗎？
還請前面指教！
1帶寬。你的帶寬越窄，mesh的拼配度就越高，而且仿真軟件的計算不是每個點都計算的，使用樣條函數法擬合的，你帶寬窄了，擬合誤差就小。
2mesh的精密程度。從YEE分割大小的本質上說，是為了給樣條函數更多的信息量，如果你的計算機可以的話，進行加密的mesh，現在有自適應的mesh方案，如果大家看看這個推倒，這個方案更使用窄帶的時候。如果不能全部進行加密mesh，也可以在關鍵的局部加密，比如有直角和材質不同的地方。
3收斂精度。一般情況下模型的數據都是收斂的，但是一致收斂的不多。事實上我們無法證明我們的設計在電磁仿真軟件的計算時是不是一致收斂的。唯一能做的是將收斂精度設置的小一些，1e－6左右。
4模式數。通常我們關心的是主模，但是在涉及軸比、方向圖、增益的時候，高次模是要考慮的。有的時候某一個模式的伽瑪（輸入不了希臘文）是虛數，就是調凌波，但是在在近場還是有影響的。
謝謝yxy0728！好專業！
還請前面回復，我用的是waveport，是不是模式要增加一些，可以算AR精確些？若這樣，需要加幾個模式呢？謝謝！
就是說我需要加幾個mode才能算的準確呢？
你寫一下你的饋電中的TE（a,b）和TM（a,b）各個模式的方程，換句話說你寫一下在矩圓過多的不同模式的方程，你就知道設到什么模式就好了。要注意的是，有些人，對TE（a,b）中的a、b定義是全體整數，要說明的TE(-1,0)和TE(1,0)的區別是波矢K的放向不同，別的都一致。模式設置要根據你的模型來定，一般的，模型中沒有一階導數不連續的地方，可以用EH面來簡化，如果有的話，還是老老實實的都設置幾個模式。
謝謝yxy0728 的熱心回復！我再試試！
請教yxy0728 !

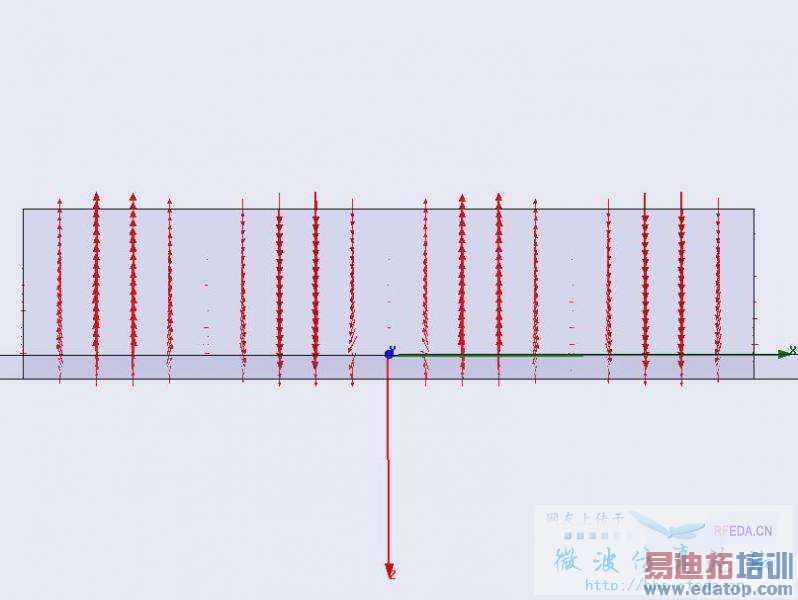

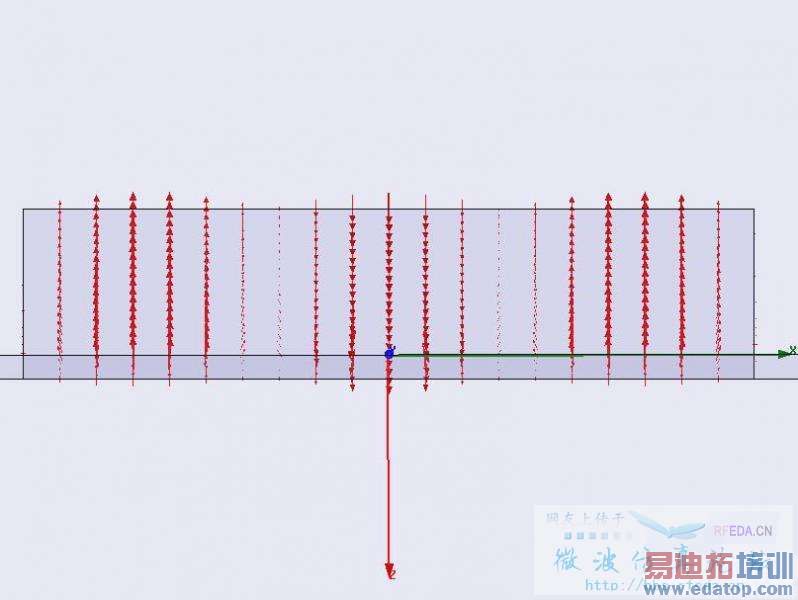

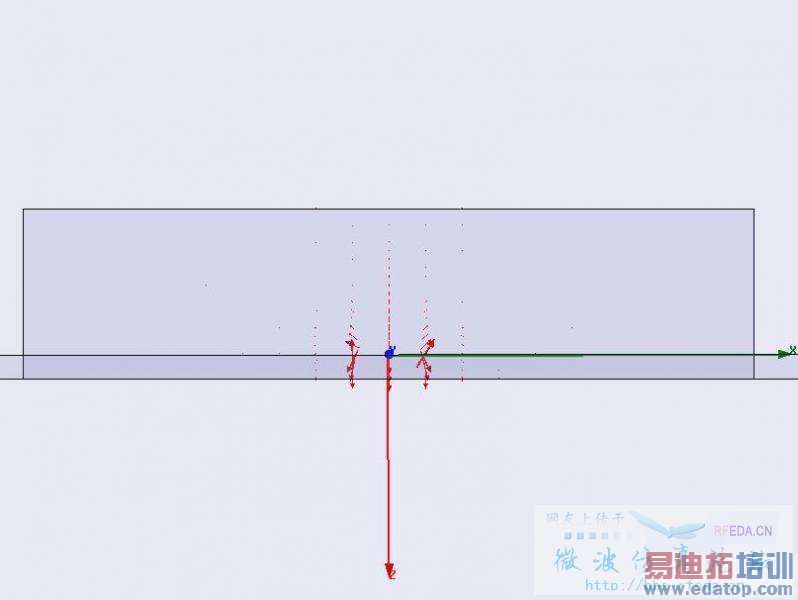

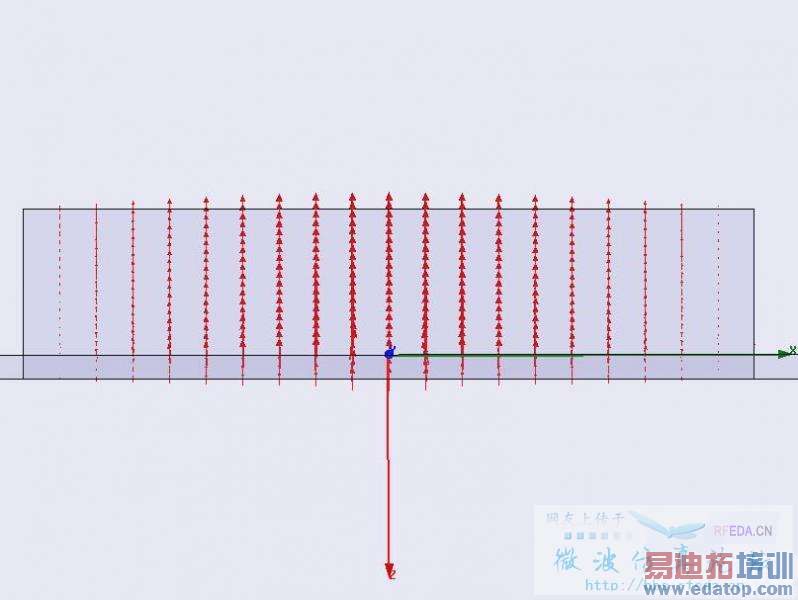

我看了一些帖子，也按照你說的設了5個mode，然后setup 頻率2.5GHz，設置port only 。然后看了port field display。記下了5個mode的圖（忘了說了我這個就是微帶線饋電，用waveport饋電）如何判斷哪些是需要的，哪些模式不要呢？而且我發現后面的圖場強好像挺強的，這是怎么回事呢？
我是新手，如有比較可笑的地方，請見諒！謝謝指教！
