HFSS設計介質諧振器
請各位高手指教，我需要用HFSS設計一個模為T(mén)M010的介質諧振器，內部有兩個天線，一個傳輸，一個接收。當我單獨設計一個400MHz的諧振腔和工作在400MHZ的同軸探針天線時，都工作得相當好，但是當把天線放到諧振腔里的時候，天線基本上就不工作了，S11只有-0.05左右，不知道是不是天線和腔不匹配，如果是這樣，該怎么修改？或者是別的什么問題？請各位賜教了
謝謝了！
諧振腔里面放天線干什么？
確實……當激勵？
恩，當激勵，當放介質在里面后，s參數會有頻移，然后通過頻移可以算出介質常數
o
那當然不一樣了
天線放在free space里根放在腔體里差的太多了
應該一開始就放在一起方針
恩恩，現在我是放在一起仿真了，但不知道天線的長度大小有沒有什么計算方法，現在我是手動一點一點的調，結果最好的時候也只有-2左右，這個結果是在增加了天線的長度和半徑后得到的。
不知道還有沒有別的什么原因？
恩，恩
現在我是把他們放到一起仿真了，但是天線的大小長度有沒有具體的算法?。?br />
上個模型看看吧
另外這個諧振器是干什么用的
做濾波器還是測介電常數 ？
是測介電常數的，圖已經發上來了，麻煩你了，謝謝
這個是測介電常數的

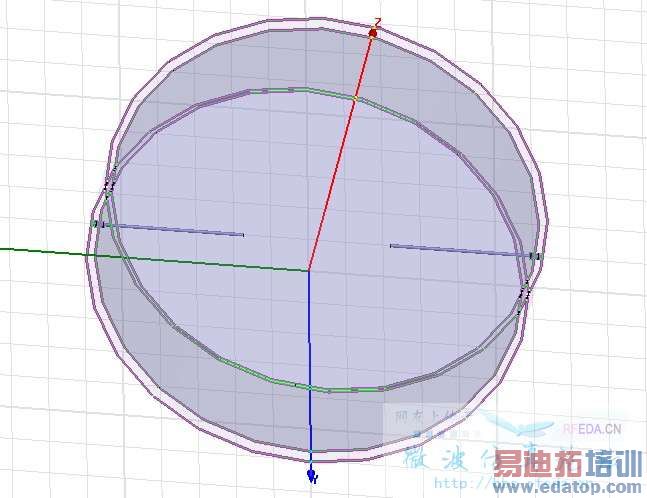

模型大概是這樣的，
