HFSS如何設置邊界條件和激勵源

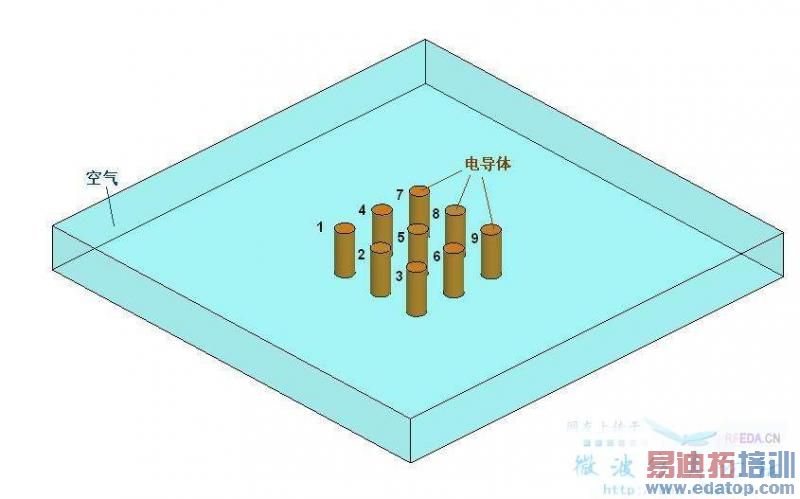

問個問題，我現在要模擬這樣個模型，如圖，長方體為空氣，9根圓柱為通電導線。

模擬：導體2接信號， 導體1和導體3接地，這里應該如何設置邊界條件和激勵源呢？
我覺著：選取模式為終端驅動。但是不知道該怎么設置Ports, 是不是設置wave port, 上下兩面各設個Port，各9個terminal Line. 但是怎么區分接信號和接地這兩種不同方式呢？
邊界條件是不是就是整個空氣，是radiation嗎？
這個模型模擬的目的是看接地導線對其他導線的影響，再看看VSWR值的大小。
請大家?guī)兔纯窗眩x謝。

個人認為接信號的設置為端口，不知道對不對，呵呵
wave port應該沒錯

我也這么認為，接信號導線加上Termial Line, 接地導線該怎么模擬，是不是不設斷口就可以了
完全不接導線，就是open的，這種情況的導線也不設端口嗎？

有人知道嗎？ 很´急，運行后結果總是不理想

看來看去好像不知道該怎么建，像1樓說的好像不對。期待專家解答！

是啊，不好建，關鍵是接地怎么正確設置，專家?guī)兔聪掳?

ding yi xia!

我做的跟你的差不多，我的是陣列天線。只不過陣列模型是圓的。我也不是很清楚，我的還不知道要設置幾個激勵呢，我還得優化后在看呢。以后多多合作。

你仿真這個是用來要什么效果的啊
接地就畫個地平面行不
我看PCB的例子上就是這么整的

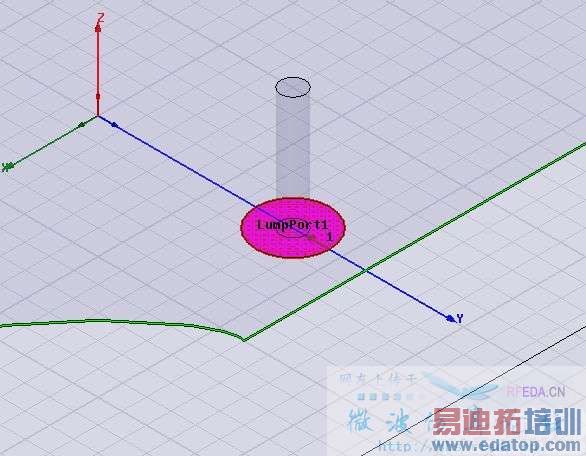

看看這個，地平面設定為finite conductivity，LumpPort與地平面設定在同一平面。
