八木天線的設計與仿真請教

來源：edatop 更新時間：2024-10-05 閱讀：

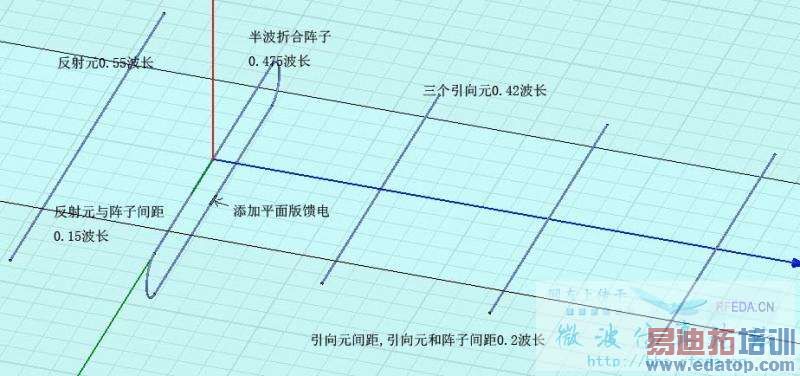

大家好，我是新手，最近正在設計一個用于FM的八木引向天線（中心頻率95.9MHz），并要制作出來。要求88-108MHz波段駐波比小于1.5，增益在10db。（設計的八木天線見附件）
現在有如下問題： 1.設計方面：用HFSS仿真時，八木天線中間的那根支撐桿不需畫出吧？我看課本上說每個單元中心處一定是電壓波節點（相當于接地），那么各個單元間距圖紙上說0.15--0.4波長均可（真的嗎？），我就隨便取了0.2波長。
2.偶極子饋電：我不知道如何給偶極子進行饋電，看了網上的一個例子，用平板取線積分方法進行，阻抗75歐（其實也不知道為什么要這樣子，看了網上的說法很含糊，不理解），這種饋電方法對嗎？希望給予詳細解答
3.求解時：setup，adapt frequency 95.9Mhz;max delta s=0.02 max number of pass=0.06；掃描取80：1：120Mhz,discrete（其實很多不明白）。速度慢到家了，可以說兩個小時沒出結果，這是哪方面出問題了？
4.就階段求解結果來看非常不理想，遠場最高增益才9db.而且波束寬度很大，方向性不好，駐波比90Mhz時還在2以上。帶寬壓根無法保證。這個應該是設計問題，但我卻不知哪里出錯了。
請大家?guī)蛶兔?！幫幫小弟一把?rar壓縮文件是我設計的hfss文件)
