仿真天線如何在縫隙處加port

來源：edatop 更新時間：2024-10-05 閱讀：

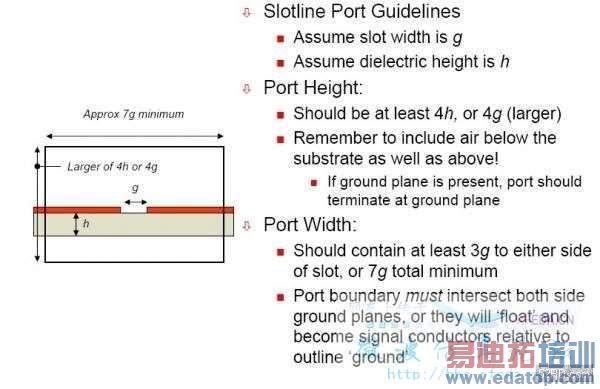

如下圖1：是賈寶富老師PPT上設定縫隙port的方法，請問該方法設定的port是waveport還是lumpport，還是二者均可呢？

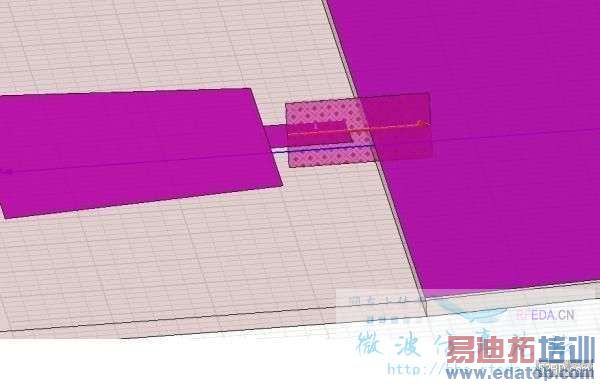

如下圖2：是本人正在仿真的天線，若在縫隙處加水平或垂直的port(是指port所在的矩形與縫隙平行或垂直），回波損耗結果均不同，而隨著port的尺寸的改變，回波損耗也是不斷的變化（天線結構無變化，只改port尺寸，也就是改port所在矩形尺寸），請高手指點到底該縫隙處如何加port？不勝感激！
圖2：銅箔（粉紅色）在PCB的同一面上，左邊是饋線，右邊是接地板，粉紅色的是在同一水平面上，中間有一縫隙（無銅箔），所加的port是我按照賈老師的方法設定的，port為lumpport，處在微帶線的正中間并垂直縫隙及PCB所在面，這樣加port對嗎？非常感謝！
