貼片天線E面H面如何確定
來源：edatop
更新時間：2024-10-05
閱讀：

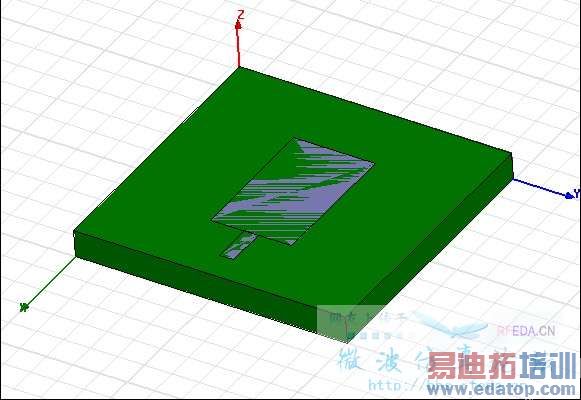

天線如圖所示，微帶線饋電，輻射邊應該是貼片沿X軸的兩邊吧？其E面，H面是哪個平面呢？
EH分別指的是 EH最大的面 可以做圖看E field 和H field
你這個匹配了嗎？感覺窺電的位置還是不太對呢，窄邊窺電的話中間應該是不匹配的。
場方向好像和寬邊窺一樣的，即平行于寬邊的方向是H面，垂直于寬邊的方向是E面。
