HFSS仿真cpw是否要指明歸一化阻抗?

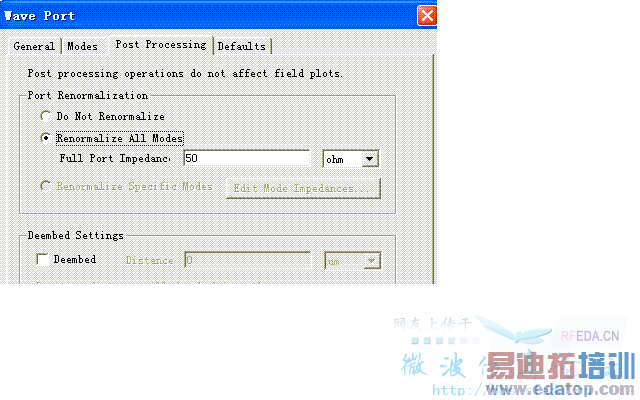

請教高手仿真cpw是否要指明歸一化阻抗50歐?(考慮用網絡分析儀+探針平臺的50歐接頭測),但HFSS一旦指明歸一化阻抗50歐,其S11,S21就發生了變化,另外波端口大小要如何設?圖一模型長1mm,寬4mm,Si襯底500um,上面薄膜及電極0.5um.電極厚0.5um,兩邊地線電極寬50um,中間信號線電極寬25um,圖二HFSS指明歸一化阻抗50歐的界面窗口. 若不指明歸一化阻抗,是否HFSS就默認是從微波空氣中射入CPW?

不需要

前面高手,請問為什么不需要指明歸一化阻抗, CPw是準備用網絡分析儀來測的,而其連接線是50歐特征阻抗的,如果不指明歸一化阻抗,則仿真結果就會與測試結果不一致呀?

我也在關注這個問題，希望高手解答一下？

不需要，我比較過，大家不妨比較一下，無論歸一否，結果都沒有差別。
用波導端口的時候，默認參考阻抗（用來計算反射系數）為50歐姆，不需要?dú)w一
用集總端口的時候，需要設為50歐姆，所設的值就是參考阻抗（用來計算反射系數），
至于歸一的用途，我想是用來畫史密斯圖的時候，歸一化所用的參考值，對仿真反射系數沒有影響
